Description

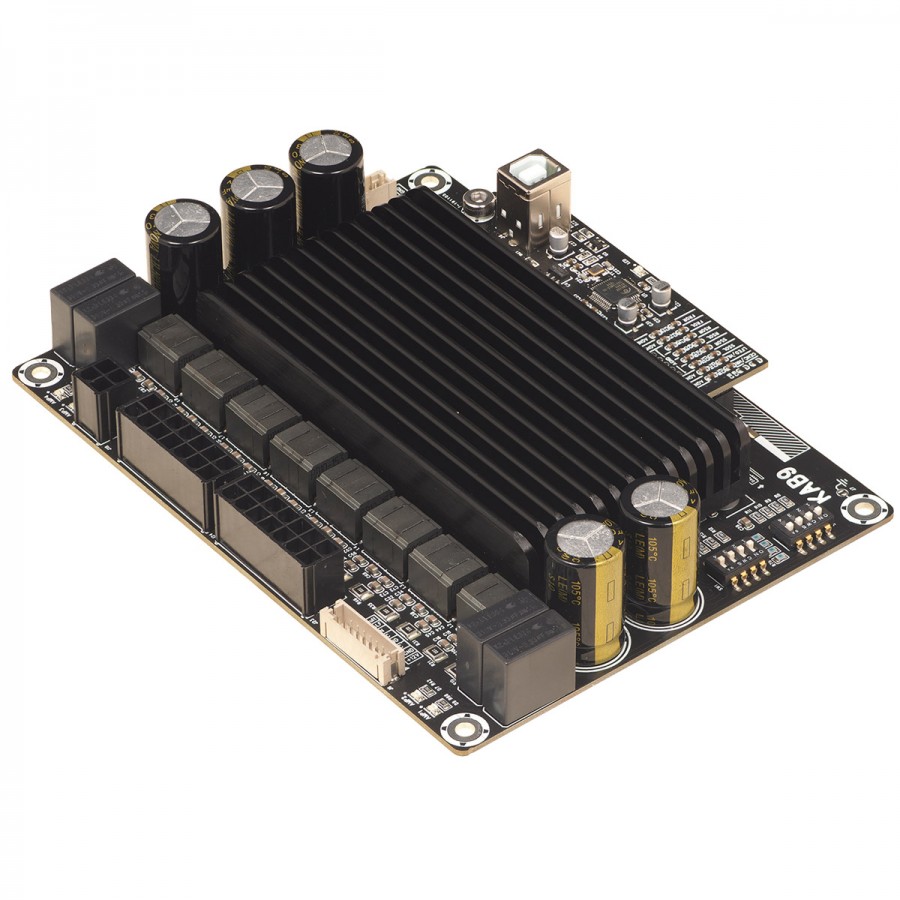

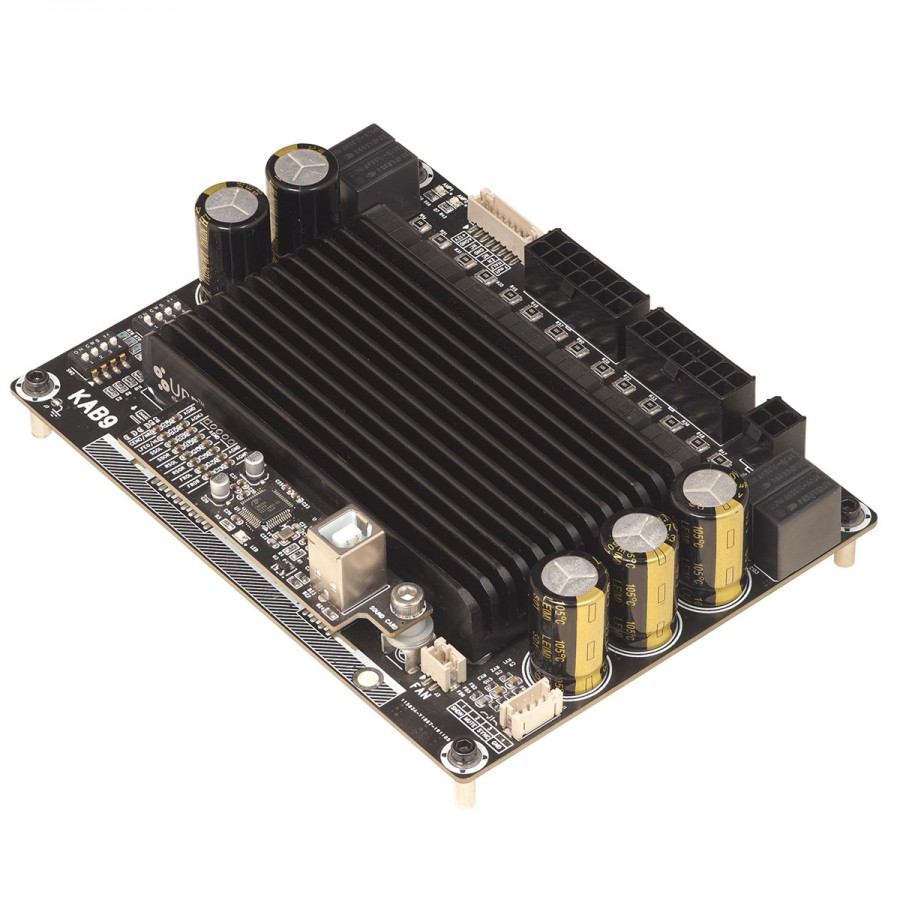

Wondom KAB9 AA-KA32473
Module Amplificateur USB PBTL 8x50W 4Ω
Ce module Wondom KAB9 AA-KA32473 est un amplificateur se voulant particulièrement polyvalent, pouvant être utilisé dans le cadre d’applications très variées. Il embarque quatres puces d’amplification et est capable de délivrer une puissance de 8x50W. Chaque puce peut être utilisée en mode PBTL 1x100W. De ce fait, le AA-KA32473 peut être configuré pour concevoir un système audio 7.1 de 8x50W, un système 6.1/5.1 de 6x50W + 1x100W, en 4.2 avec 2x100W, et ainsi de suite. Un unique module peut être configuré pour plusieurs applications, ce qui améliore considérablement la flexibilité de celui-ci. La sélection du mode de fonctionnement se fait simplement à l’aide de switchs sur le module.
Le AA-KA32473 se veut également polyvalent au niveau de ses entrées. Par ailleurs, un codec USB 7.1 est proposé par la Wondom pour limiter le bruit de fond et assurer une restitution audio de grande qualité.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Puissance | 8x50W |
| Puces d’amplification | TDA749x |
| Type d’amplification | Class D |
| Support PBTL | |
| Entrée | 1x USB-B |
| Dimensions | 152 x 114 x 46mm |
| Poids | 168g |
| Caractéristiques & Mesures | ||||
|---|---|---|---|---|
| Paramètre | Condition | Min | Typ | Max |
| Nombre de canaux | – | – | 8 | – |
| Impédance de charge minimum | – | 3Ω | 4Ω | – |
| Rendement | 8x50W @ 4Ω, 1kHz | – | 87% | – |
| Puissance nominale requise | @ 24V, 1kHz | – | 400W | – |
| Tension de fonctionnement | @ 1kHz, 4Ω | 12V | 24V | 30V |
| Consommation | 1/4 de la puissance max @ 4Ω, 24V, 1kHz | – | 118W | – |
| 1/8 de la puissance max @ 4Ω, 24V, 1kHz | – | 60W | – | |
| Gain amplificateur | SW1: 1-4, OFF | – | 31dB | – |
| SW1: 1, ON; Others: OFF | – | 35.8dB | – | |
| SW1: 2, ON; Others: OFF | – | 33.3dB | – | |
| SW1: 3, ON; Others: OFF | – | 29.8dB | – | |
| SW1: 4, ON; Others: OFF | – | 23.8dB | – | |
| Sensibilité d’entrée | 8x50W @ 4Ω, 1kHz, 26dB | – | 400mV | – |
| THD+N | 5W @ 4Ω, 1kHz, 24dB/CH | – | 0.03% | – |
| 10W @ 4Ω, 1kHz, 26dB | – | 0.04% | – | |
| Impédance d’entrée | – | – | 10kΩ | – |
| Niveau de bruit de sortie | A-Weighting, entrée connectée à GND, 26dB | – | 340uV | – |
| Offset DC | – | – | 10mV | – |
Caractéristiques
| Entrées | USB |
| Sorties | Connecteur PCB |
| Canaux | 8 |
| Class | Class D / T |
| Composant amplification | NC |
| Puissance (W) | 50.0 |
Téléchargement
AA-KA32473 – Notice (EN)
Téléchargement (1.17M)
