Wondom JAB4
Module Amplificateur 4 Voies TPA3118 Bluetooth 5.0 DSP ADAU1701 4x30W 8 Ohm

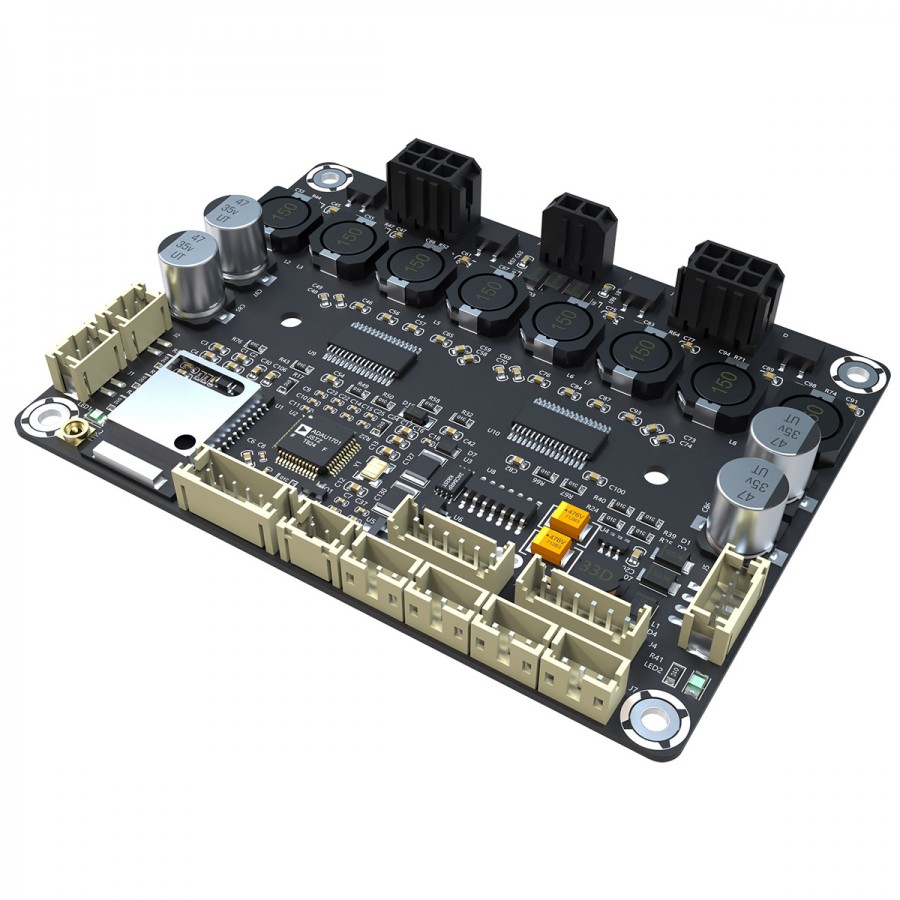

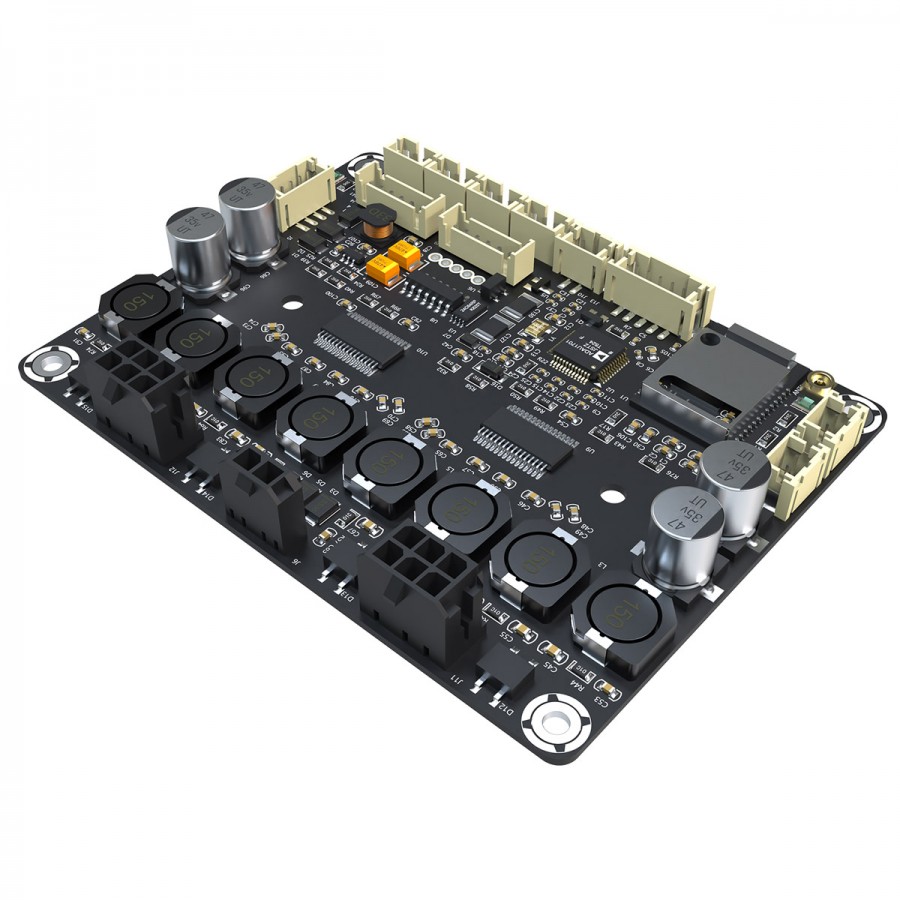

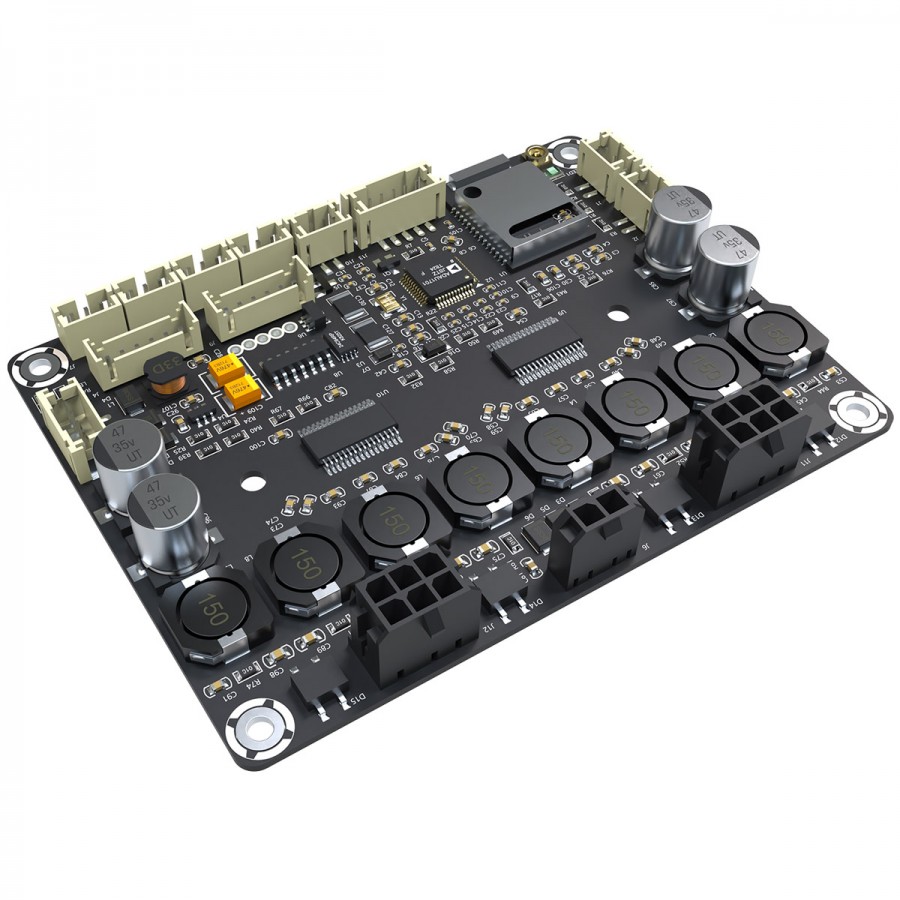

Le JAB4 est un module amplificateur 4 canaux intégrant le Bluetooth 5.0 et un DSP ADAU1701, pour une solution audio tout-en-un. Basé sur une puce d’amplification TPA3118, le JAB4 peut délivrer une puissance de 30W par canal sous 8Ω. Grâce à son DSP, il supporte la programmation via le logiciel PC SigmaStudio après branchement à un module Wondom ICP5 (vendu séparément). Ce logiciel permet notamment d’accéder à des fonctions telles que l’ajustement du volume, du gain, des fréquences ou encore l’utilisation d’égaliseurs.
En plus de son fonctionnement en 4.0, le JAB4 peut être utilisé en mode 2.1 à 2x30W + 1x60W ou en mode 2.0 à 2x60W. La sortie enceintes se fait sur des connecteurs Molex. Un connecteur permet également de récupérer le signal audio au format I2S. L’entrée se fait elle en Bluetooth ou sur une entrée ligne asymétrique. Le Bluetooth de ce module supporte les codecs haute définition aptX, aptX HD et aptX LL. Un port permet de connecter une antenne externe (vendue séparément) pour accroître la distance et la stabilité de la transmission.
On retrouve également sur le JAB4 quatre connecteurs permettant d’installer des potentiomètres afin de contrôler facilement le niveau de gain ou la tonalité.
Le JAB4 peut être alimenté à l’aide d’une alimentation classique ou bien grâce à un module de batterie (vendu séparément), pratique pour monter un système compact et portable. Par ailleurs, le JAB4 est capable de détecter le signal en entrée afin de réduire la consommation du module. Ainsi, si aucun signal n’est envoyé au JAB4 durant 5 minutes, alors ce dernier passera en veille. Lorsque un signal est de nouveau détecté, le module s’allume alors automatiquement et instantanément.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | 4.0 2.1 2.0 |
| Puissance | 4x 30W 2x 30W + 1x 60W |
| Entrées | Bluetooth 5.0 1x Entrée ligne asymétrique |
| Sortie | I2S |
| Puce d’amplification | TPA3118 |
| Puce DSP | ADAU1701 |
| Support mode PBTL | |
| Dimensions | 91 x 68mm |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Nombre de canaux | – | – | 4 | – |
| Impédance de charge minimum | – | – | 4Ω | – |
| Rendement | 4x30W @ 8Ω, 1kHz | – | 87% | – |
| Puissance nominale nécessaire | @ 24V, 1kHz | – | 140W | – |
| Tension d’alimentation | @ 1kHz, 8Ω | 10V | 24V | 26V |
| Fréquence de commutation | SD Floating @ 24V | – | 400kHz | – |
| Consommation | 1/4 de la puissance max @ 8Ω, 24V, 1kHz | – | 31W | – |
| Gain amplificateur | @ 8Ω, 20Hz-20kHz | – | 26dB | – |
| Gain DSP | SE1 (Single Amp) @ 8Ω, 1kHz | -60dB | – | 0dB |
| SE2 (Sortie ligne) @ 8Ω, 1kHz | -60dB | – | 6.5dB | |
| Sensibilité d’entrée | 2x30W @ 8Ω, 1kHz, 26dB | – | 770mV | – |
| Gain filtre | Filtre Butterworth, Q=0.707 | – | 4dB | – |
| Fréquence de coupure | HFP | 0.25kHz | – | 2kHz |
| LFP | – | 20kHz | – | |
| SNR | 2x30W @ 8Ω, THD+N=1%, 26dB, A-Weighting | – | 97dB | – |
| THD+N | 10W @ 8Ω, 1kHz, 26dB | – | 0.06% | – |
| Impédance d’entrée | – | – | 10kΩ | – |
| Taux d’échantillonnages supportés | – | – | 48kHz | – |
| Niveau de bruit de sortie | A-Weighitng, entrée connectée à GND, 26dB | – | 153µV | – |
| Offset DC | – | – | 10mV | – |
| Séparation crosstalk | 20Hz-20kHz, Gain=26dB | – | -60dB | – |
Caractéristiques
| Entrées | Bluetooth |
| Entrées | Connecteur PCB |
| Sorties | Molex |
| Sorties | I2S |
| Canaux | 4 (Quad) |
| Class | Class D / T |
| Composant amplification | TPA3118 |
| Puissance (W) | 30.0 |
Téléchargement
JAB4 – Guide (EN)
Téléchargement (1.95M)
JAB4 – Datasheet (EN)
Téléchargement (789.05k)
