Description

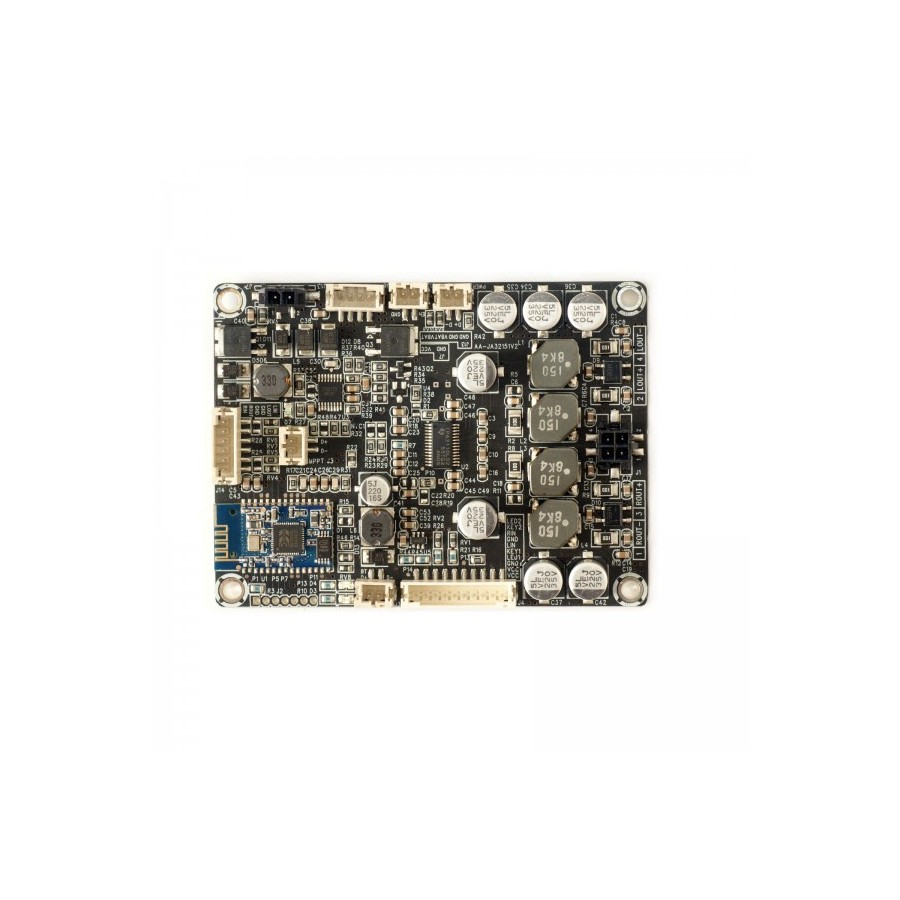

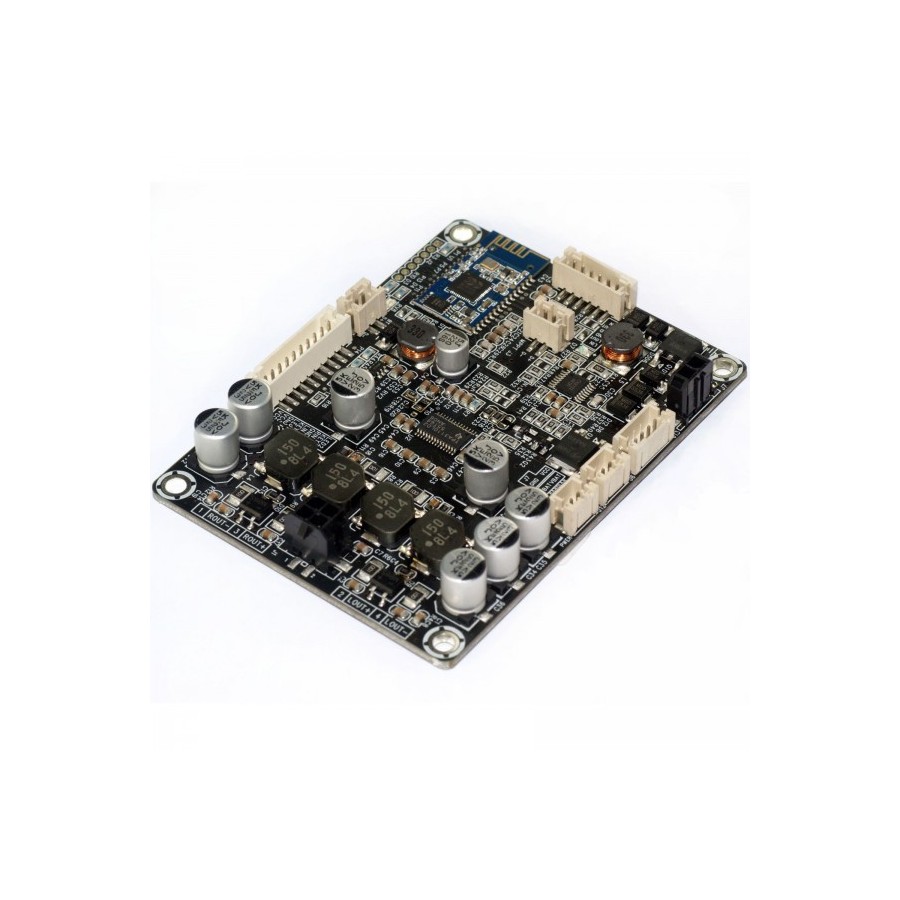

Wondom AA-JA32151 JAB 1
Module amplificateur stéréo Class D Bluetooth 2.1 2x15W 8Ω
Le Wondom AA-JA32151 JAB 1 est un module d’amplification stéréo Bluetooth 2.1 polyvalent délivrant une puissance de 2x15W sous 8Ω. Cette nouvelle série wondom JAB propose des modules d’amplification pour une utilisation nomade. Ils sont optimisés pour le fonctionnement sur batterie Lithium. Il est possible de les utiliser en mode mono (BTL).
Les possibilités d’utilisations sont grandes pour la conception d’enceintes et haut-parleurs sans-fil : yachting, petite sonorisation, juke-box, domotique, camping car, haut-parleurs in-wall et plafond… Ce module peut même servir à la conception DIY de dock sans-fil Bluetooth.
L’alimentation peut se faire sur batterie, adaptateur secteur, panneaux solaires, (voir le PDF dans l’onglet « Téléchargement » de cette page).
Cet amplificateur Bluetooth 2.1 vus permettra d’écouter vos morceaux favoris sur vos systèmes audio en Bluetooth depuis un smartphone ou une tablette. Cet amplificateur est certifié CE et FCC.
Il peut également être associé au support Aluminium pour fixation mural AA-JA11115 ou à l’interface d’extension avec deux ports USB, un connecteur Jack 3.5mm et un switch ON/OFF AA-JA11112.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Type d’amplification | Class D |
| Canaux | Stéréo (2) |
| Puce d’amplification | TPA3116 |
| Puissance | 2x15W @ 8Ω, THD+N < 1% |
| Entrées | Entrée stéréo sur connecteur Molex Bluetooth |
| Sorties | Sur connecteur Molex 43025-400/43025-4000 |
| Version Bluetooth | 2.1 |
| Technologies Bluetooth | +EDR A2DP |
| Indicateurs d’état LED | |
| Protection | Surintensités Surchauffe |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Alimentation | – | 12VDC | 19VDC | 24VDC |
| Protection sous tension batterie | – | – | 10.4VDC | 10.5VDC |
| Tension de charge constante | – | 12.5V | 12.6V | 12.7V |
| Courant de charge | – | – | 0.5A | 1A |
| Niveau de bruit de sortie | A-Weighting, entrée connectée à GND | – | 412µV | – |
| Gain | – | 35dB | 36dB | 37dB |
| SNR | 19V, 10W @ 8Ω THD+N = 1% | – | 82dB | – |
| THD | – | 0.07% | – | |
| Puissance de sortie | 19V @ 8Ω | 2x15W | – | – |
| Général | |
|---|---|
| Dimensions | 91.4 x 68.6mm |
| Package | 1x Wondom AA-JA32472 JAB 2-30 1x Câble d’alimentation 50cm |
Caractéristiques
| Entrées | Molex |
| Entrées | Bluetooth |
| Sorties | Molex |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3116 |
| Puissance (W) | 15.0 |
Téléchargement
JAB 1/2 – Documentation
Téléchargement (3.69M)
Datasheet JA32151
Téléchargement (996.27k)
