Description
Il s’agit ici de la version Mono du WONDOM JAB2-100 : merci de bien vous référer aux schémas de connexion ci-dessous.

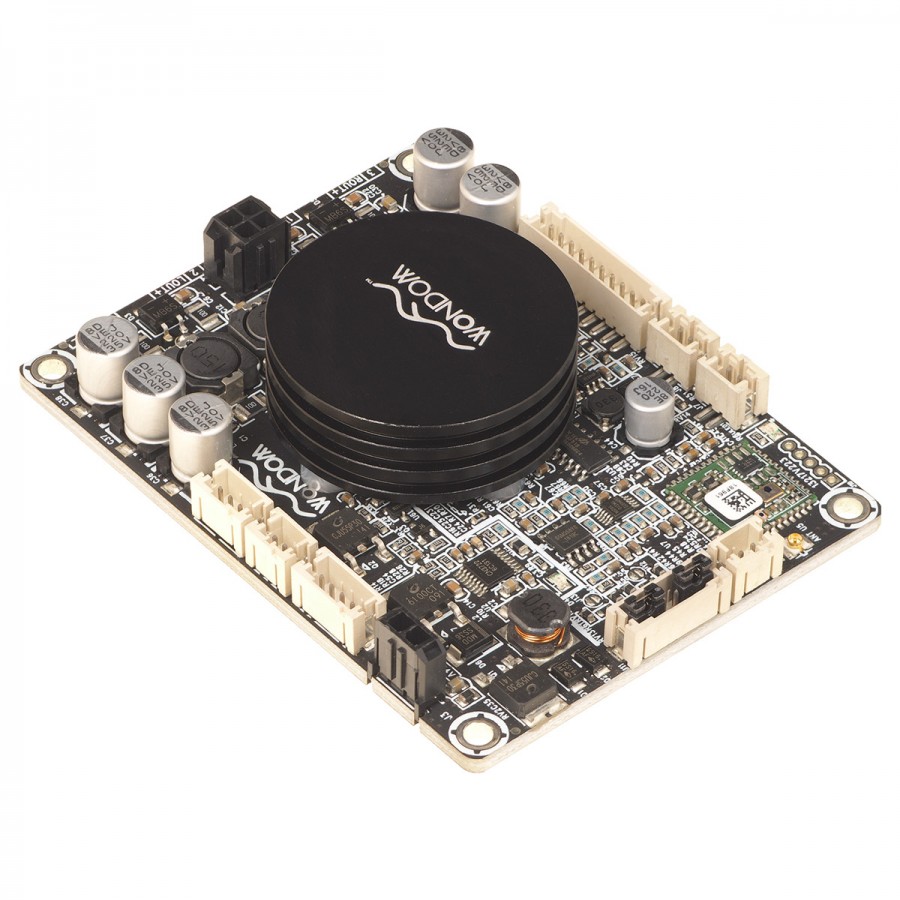

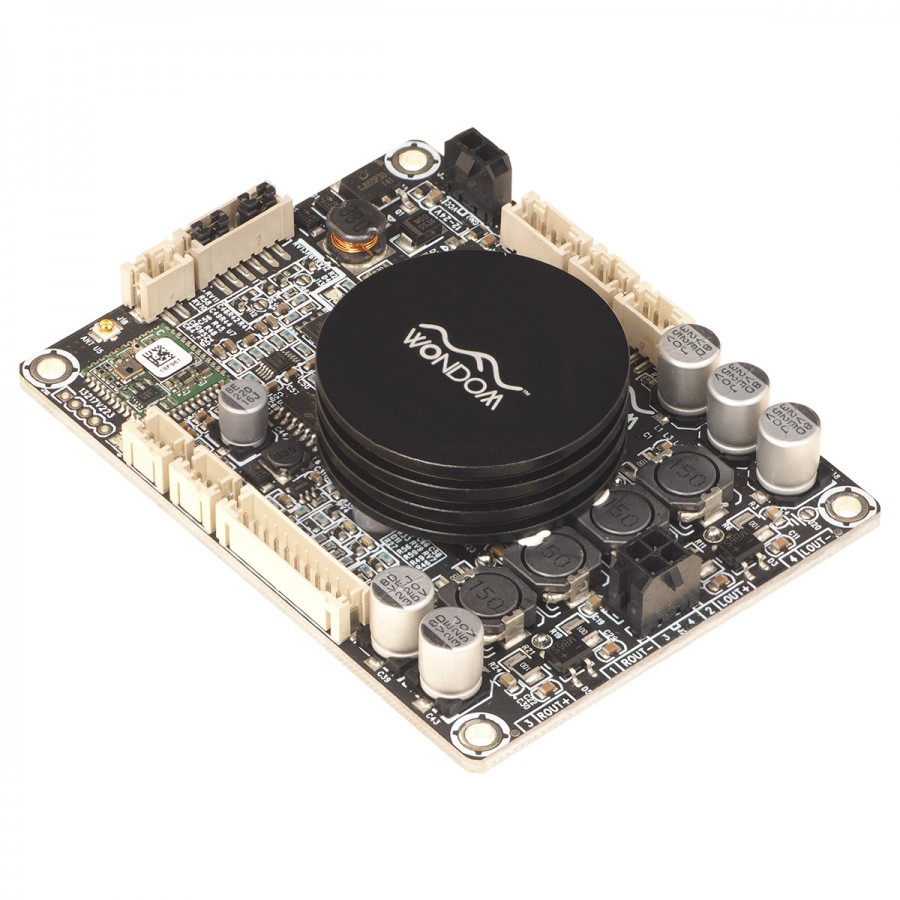

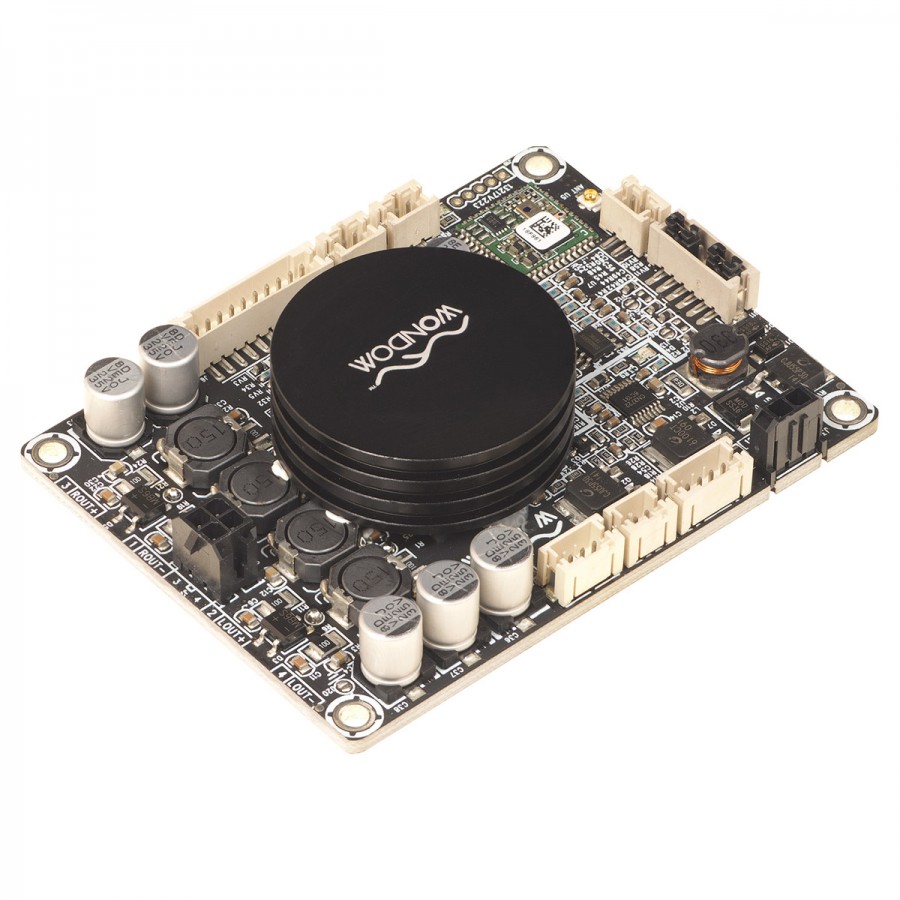

Wondom AA-JA31182 JAB2-100
Module Amplificateur Mono Class D 100W 2 Ohm Bluetooth 4.0
Faisant partie de la gamme JAB, le JAB2 offre une solution d’amplification sans-fil avec un module de réception Bluetooth intégré et pouvant être alimenté directement via des batteries Lithium. Cette version mono est capable de délivrer une puissance de 100W sous 2Ω grâce à une puce d’amplification TPA3116 haut rendement. Le module dissipe efficacement la chaleur de l’amplificateur grâce à un radiateur adapté. Il offre également un système de protection contre les sur-intensités et une protection thermique.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Canaux | Mono (1) |
| Type d’amplification | Class D |
| Puce d’amplification | TPA3116 |
| Puissance | 100W |
| Entrées | Bluetooth Entrée ligne |
| Sorties | Sortie enceintes Molex |
| Version Bluetooth | 4.0 |
| Protocoles Bluetooth supportés | aptX EDR A2DP |
| Support BTL |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Plage d’alimentation | – | 12VDC | 19VDC | 24VDC |
| Protection sous-tension batterie | – | – | 10.4V | 10.5V |
| Tension de charge constante | – | – | 12.3V | 12.7V |
| Courant de charge | – | – | 0.5A | 1A |
| Gain | – | 18dB | 26dB | 36dB |
| Puissance de sortie | 19V @ 2Ω | 1x100W | – | – |
| THD | @ 2Ω, 10W, 1kHz | – | 0.02% | – |
| Niveau de bruit de sortie | A-Weighting, entrée connectée à GND | – | 185µV | – |
| SNR | 10W @ 2Ω, THD+N=1% | – | 92dB | – |
| Général | |
|---|---|
| Dimensions | 91.4 x 68.6mm |
| Package | 1x Wondom AA-JA31182 JAB2-100 1x Câble enceintes Molex 1x Câble alimentation Molex |
Caractéristiques
| Entrées | Bluetooth |
| Sorties | Borniers enceintes |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | TPA3116 |
| Puissance (W) | 100.0 |
Téléchargement
AA-JA31182 – Notice (EN)
Téléchargement (1.04M)
