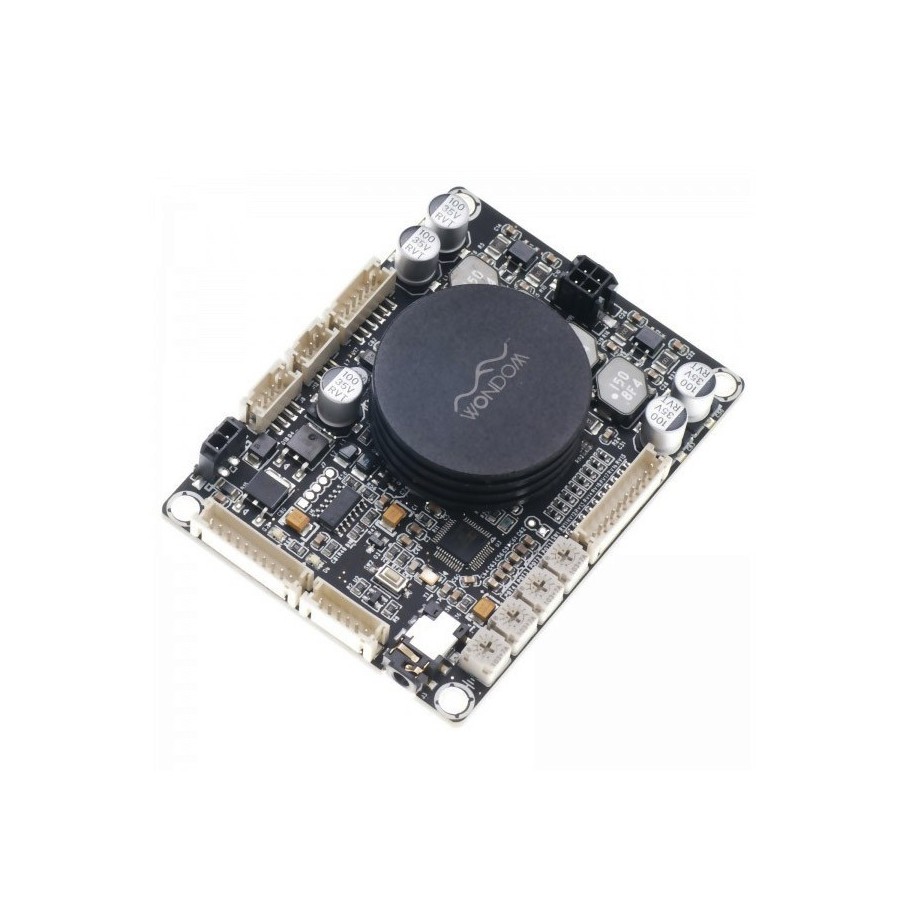

WONDOM AA-JA31181 JAB 3-100
Module Amplificateur Class D avec DSP Mono 1x100W
Des performances audio haute qualité
Le module amplificateur Class D JAB3-100 de Wondom permet de délivrer 100W en mono. Avec son DSP intégré il est prêt à être intégré dans vos projets DIY comme par exemple des enceintes actives. Le JAB3-100 délivre une puissance de 1x100W (mono) tout en proposant un son de haute qualité. La série des amplificateurs JAB intègre la technologie Parallel Bridge Tied Load (PBTL) dans laquelle deux sorties sont connectées ensembles sur un canal, permettant d’obtenir une puissance et un rendement plus important.
Compatible JAB1 & JAB2
Les JAB1 et JAB2 proposent une solution stéréo pour enceintes Bluetooth. Les JAB3, en plus de proposer un amplificateur casque, intègrent un DSP. Cela signifie que, quand un JAB3 fonctionne avec une JAB1/2, vous obtenez un système audio complet 4.0 (BTL), 2.1 et 0.2 (PBTL) avec interface de contrôle et traitement du signal. Ainsi, vous pouvez utiliser ces solutions pour des enceintes actives.
DSP intégré
Grâce à un port série intégré, vous pouvez programmer le DSP intégré de votre JAB3 afin d’y ajouter de nouvelles fonctionnalités. Il existe deux approches pour procéder à la configuration du DSP (avec un degré de complexité allant du très simple au très avancé).
SigmaStudio
SigmaStudio est sans conteste la méthode de programmation la plus complète pour les DSP ADAU1701 (et aussi la plus technique). Elle vous permet de reconfigurer votre JAB3 à l’infini avec des égaliseurs, des crossovers (redirection des fréquences), des traitements spécifiques des graves, un traitement dynamique multibande, etc. SigmaStudio permet en outre de définir un traitement spécifique sur chaque canal du signal stéréo.
L’approche SigmaStudio consiste à utiliser un module de programmation pour flasher la mémoire interne du DSP (intégrée au JAB3) afin que ce dernier puisse ensuite executer les algorithmes de traitement du son de façon autonome à chaque nouvel allumage (il peut donc se passer de son module de programmation une fois configuré)
C’est également la solution pour les projets non-hifi (synthèse, acquisition…) nécessitant de solliciter les deux Σ-Δ ADC et quatre Σ-Δ DAC intégrés à la puce DSP ADAU1701, tout en profitant d’une une dynamique confortable de 98.5dB. Chaque ADC a une THD+N de -83dB et chaque DAC un THD+N de -90dB.
Guide d’utilisation de Sigma Studio
Retrouvez sur notre blog un guide complet pour découvrir les fonctionnalités du logiciel Sigma Studio et apprendre à vous en servir afin d’apporter une correction efficace à votre système.
MIUMAX
L’application MIUMAX (disponible sur Android) est de loin la solution la plus simple et permet de configurer le DSP de votre amplificateur JAB en quelques minutes seulement. Cette approche se limite aux paramètres de volume / gain / filtre / delay / phase / egalisation 10 bande, ce qui représente déjà un pannel d’options très complet pour un DSP intégré à un amplificateur de cette puissance / dimensions.
L’approche MIUMAX consiste à utiliser un module de programmation en mode télécommande. Ce dernier communique avec votre téléphone ou n’importe quel système Android / IOS équipé de l’application MIUMAX et possédant un port bluetooth. L’application offre une interface très simple et épurée qui permettra aux néophytes de configurer le DSP à distance.
C’est aussi une très bonne solution pour tester et affiner chaque paramètre en temps réel tout en gardant assez de mobilité pour tester toute la spatialité d’une pièce d’écoute.
- Vous trouverez le fichier d’installation apk (Android) ici.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur avec DSP |
| Canaux | Mono (1) |
| Puissance | 1x100W |
| DSP intégré | ADAU1707 |
| Mode PBTL (Parallel Bridge-Tied Load) | |
| Amplificateur casque intégré | |
| Contrôles | Possibilité d’ajouter un module de contrôle (vendu séparément) |
| Compatibilité | JAB1 JAB2 |
| Sorties | Borniers enceintes (PBTL) 1x Jack 3.5mm |
| Alimentation | 19V (alimentation possible avec batterie, vendue séparément) |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Nombre de canaux | – | – | 1 | – |
| Impédance de charge minimum | – | 1.6Ω | 2Ω | – |
| Rendement | 100W @ 2Ω | – | 84% | – |
| Puissance nominale requise | @ 24V, 200Hz | – | 150W | – |
| Tension de fonctionnement | @ 200Hz, 2Ω | 12V | 24V | 26V |
| Fréquence de commutation | SD Floating @ 24V | – | 400kHz | – |
| Consommation | 1/4 de la puissance de sortie max @ 2Ω, 24V, 200Hz | – | 35W | – |
| 1/8 de la puissance de sortie max @ 2Ω, 24V, 200Hz | – | 20W | – | |
| Protection sous-tensions | – | 10V | 10.4V | 10.8V |
| Gain amplificateur | @ 2Ω, 200Hz | – | 26dB | – |
| Gain DSP | SE1 (Single Amp) @ 2Ω, 200Hz | -60dB | – | 10dB |
| SE2 (Casque) @ 2Ω, 200Hz | -60dB | – | 2dB | |
| Sensibilité d’entrée | 100W @ 2Ω, 200Hz, 26dB | – | 770mV | – |
| Gain filtre | Butterworth, Q=0.707 | – | 4db | – |
| Fréquence de coupure | HFP | 60Hz | – | 120Hz |
| LFP | 200Hz | – | 400Hz | |
| SNR | 100W @ 2Ω, THD+N = 1%, 26dB, A-Weighting | – | 88db | – |
| THD+N | 1W @ 2Ω, 200Hz, 26dB | – | 0.03% | – |
| 10W @ 2Ω, 200Hz, 26dB | – | 0.05% | – | |
| Impédance d’entrée | – | – | 10kΩ | – |
| Taux d’échantillonnage supporté | – | – | 48kHz | – |
| Niveau de bruit de sortie | A-Weighting, entrée connectée à GND, 26dB | – | 240uV | – |
| Offset DC | – | – | 20mV | – |
| Niveau de sortie max | J3, connecteur de sortie casque Jack 3.5mm | – | 4.5dBu | – |
| Général | |
|---|---|
| Dimensions | 91 x 68mm |
| Entraxes | 84 x 65mm |
| Package | 1x Wondom AA-JA31181 JAB 3-100 1x Câble enceintes Molex 1x Câble alimentation Molex 1x Câble Jack 3.5mm femelle |
Caractéristiques
| Entrées | NC |
| Sorties | Molex |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | NC |
| Puissance (W) | 100.0 |
Téléchargement
Wondom JAB – Documentation
Téléchargement (2.46M)
