Description

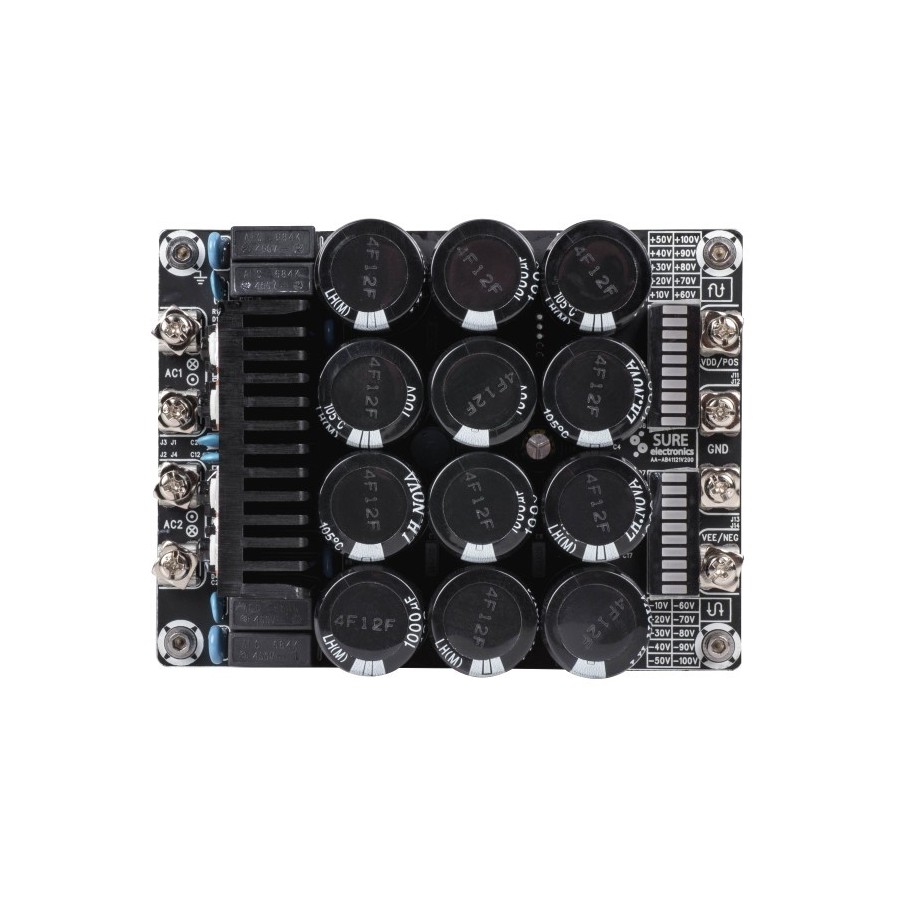

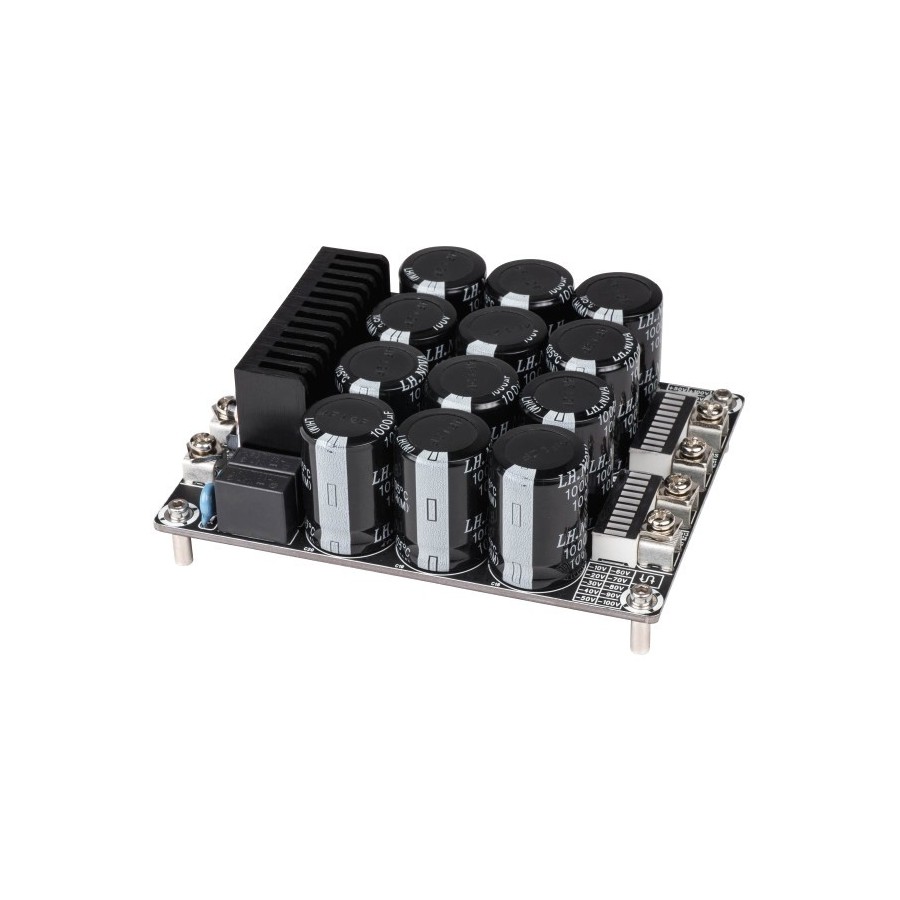

Sure Electronics nous propose ici un module d’alimentation qui aloue une puissance confortable dans un volume d’encombrement restreint.
Idéale pour les projets DIY d’amplificateurs, cette alimentation permet d’atteindre une tension redressée de 100V.
L’étage de filtrage est composé de pas moins de 12 condensateurs de chacun 1200uF.
Cette alimentation posséde un indicateur de statut par LED montrant le voltage de sortie pour chaque canal.
Caractéristiques :
- PCB multi couches.
- Diodes ST Electronics STTH1602.
- Tension/courant de sortie : 4 à 70 VDC 30A
- Utilisation recommandée sur apareils jusqu’à 2250W.
- Indicateur de statut par LED.
- Dimensions : 120x89x48mm.
Caractéristiques
| Entrées | Borniers à vis |
| Sorties | Borniers à vis |
| Tension de sortie (V) | 60.0 |
| Tension de sortie (V) | 5.0 |
| Tension de sortie (V) | 20.0 |
| Tension de sortie (V) | 4.0 |
| Tension de sortie (V) | 50.0 |
| Tension de sortie (V) | 70.0 |
| Tension de sortie (V) | 10.0 |
| Tension de sortie (V) | 30.0 |
| Tension de sortie (V) | 40.0 |
| Courant de sortie (A) | 30.0 |
| Tension d’entrée (V) | NC |
| Type d’Alimentation | Linéaire |
Téléchargement
Sure Power Supply AA-AB41121
Schema
Téléchargement (12.46k)
