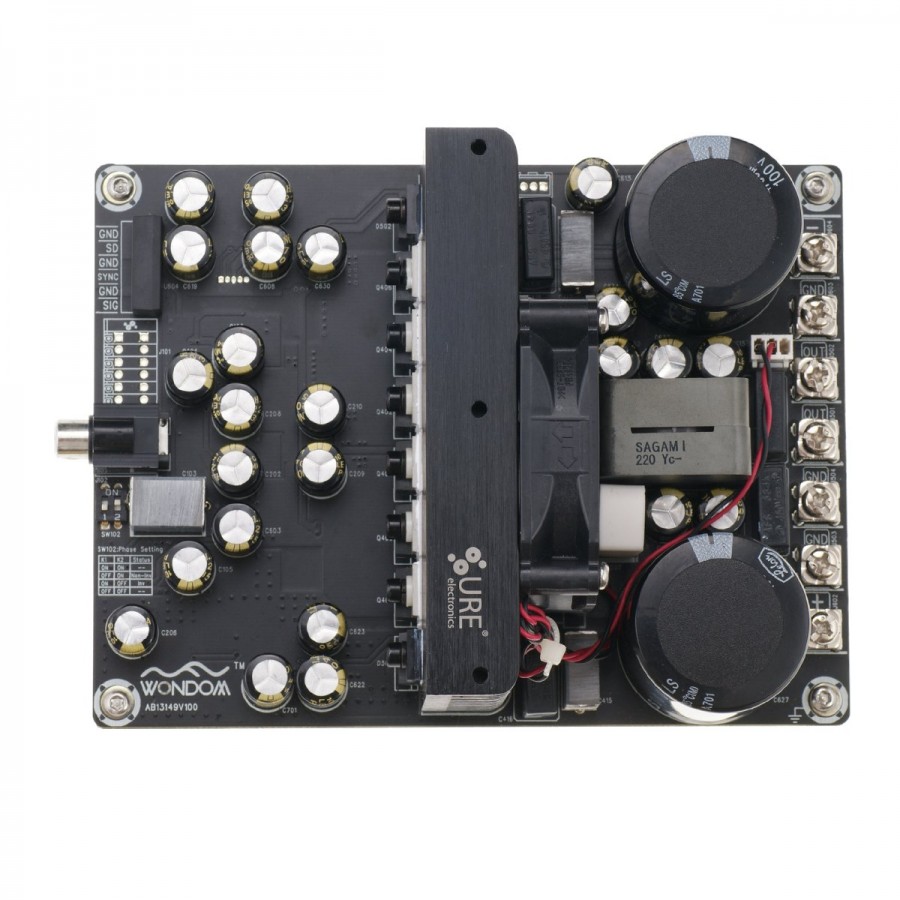

WONDOM AA-AB31491
Module amplificateur de puissance IRS2092 1x 2500W / 2Ohm
Module d’amplification mono capable de délivrer une puissance continue jusqu’à 2500W sous 2 Ohm. Le module utilise une puce IRS2092 pour piloter 6x MOSFETs (IRFB4227 HEXFET) afin d’offrir une large réserve de puissance avec un haut rendement (jusqu’à 91%).
Un dissipateur est déjà intégré au PCB et suffira pour l’essentiel des applications audio domestique. Un ventilateur permet de limiter encore davantage les contraintes thermiques pour les applications nécessitant une puissance acrue.
Le circuit exploite des composants audio haute qualité afin de se prêter idéalement aux applications haute fidélité. On y trouve ainsi des condensateurs Polyester Metal (PET), des condensateurs Electrolytiques à faible ESR ainsi que des inducteurs haute performance pour obtenir un gain important tout en respectant le timbre et la musicalité du signal.
Le module possède deux rails d’alimentation indépendants qui devront être alimentés séparément en 55-95VDC afin de maximiser la puissance sans affecter les performances audio et la fidélité au signal original.
Après la mise hors tension du module, il est recommandé de patienter 20 secondes avant de rebrancher l’appareil afin d’éviter les pop à l’allumage.
| Caractéristiques | |
|---|---|
| Type | Module amplificateur de puissance |
| Canaux | x1 (mono) |
| Puce d’amplification | IRS2092 |
| Class | D |
| Rendement | 95% |
| Charge mini | 1Ω |
| Ventilateur | Oui |
| Dissipateur | Oui |
| Gain | 29 – 33 dB |
| Sensibilité d’entrée | 2.35V @ 2Ω 2500W 1kHz |
| Puissance en sortie | 2230W @2Ω, THD+N 1% 2500W @2Ω, THD+N 10% |
| Alimentation | 55 – 95 VDC (typ : 92VDC) |
| Bande passante | 20 – 20kHz @ 2Ω (+/- 3dB) |
| THD | 0.013% @ 2Ω 1W, 1kHz 0.024W @ 2Ω 10W, 1kHz |
| SNR | 102 dB, 1500W @ 2Ω, THD+N 1% |
| Consommation au repos | 17.7 – 25 W (ventilateur actif) 15 – 23W (ventilateur inactif) |
| Consommation en standby | Ventilateur inactif, PIN SD connecté à GND : 1.3 – 5W |
| Protections | Surtension / sous tension, Température excessive |
| Poids | 841g |
| Dimensions | 15.24 x 11.43 x 6.35mm |
Caractéristiques
| Entrées | Optique Toslink |
| Entrées | RCA |
| Sorties | Borniers à vis |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | Infineon IRS2092 |
| Puissance (W) | 2500.0 |
