WBT-0102Ag

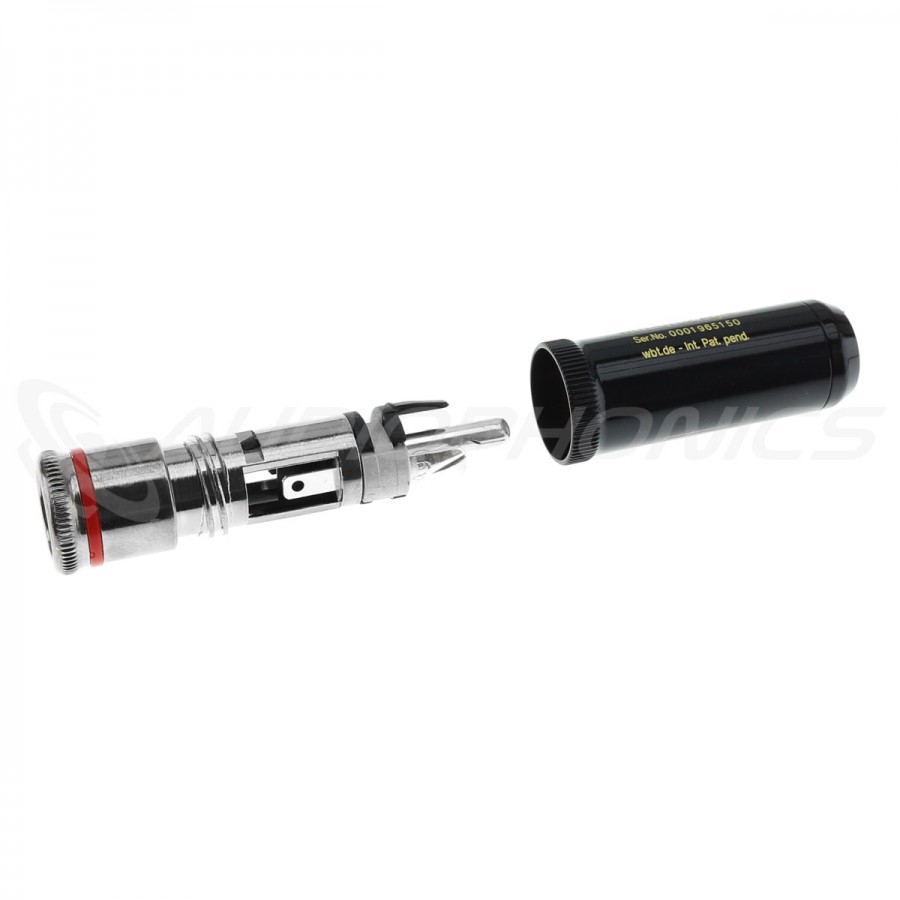

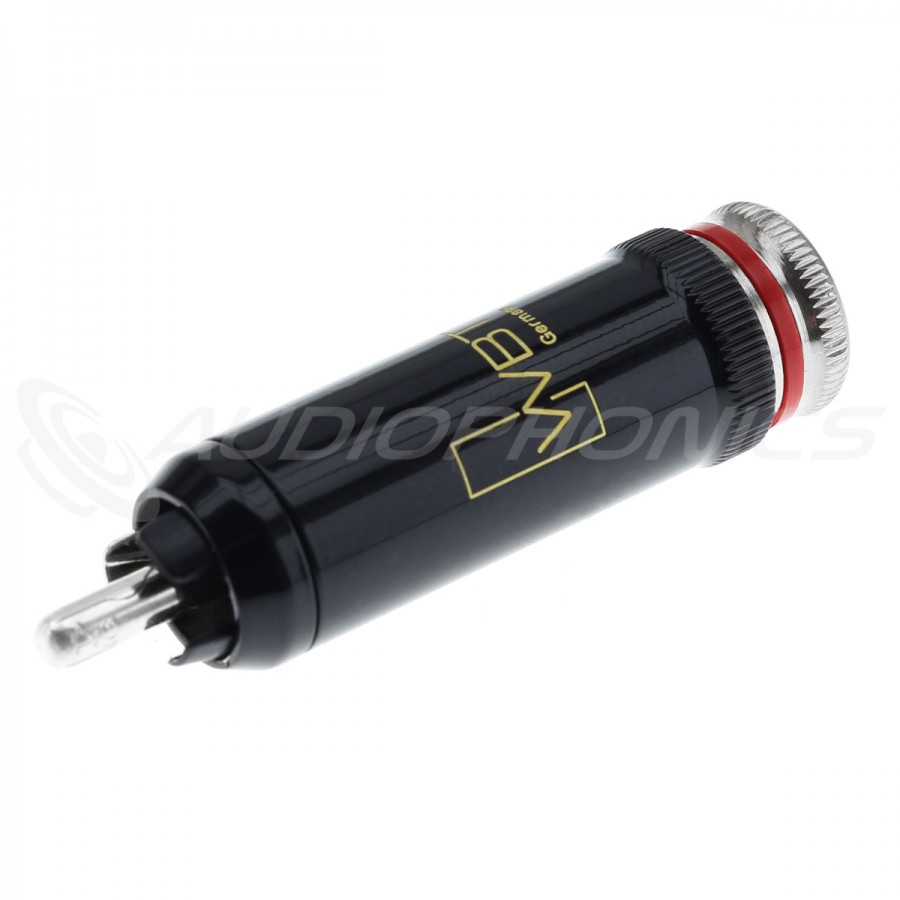

Connecteurs RCA Nextgen Argent 75Ω Ø9mm (Set x4)
Les connecteurs RCA WBT-0102Ag permettent la conception de câbles finis high-end grâce à une conception de grande qualité optimisée pour les performances. Les contacts sont fait d’Argent pur présentant un niveau de conductivité maximal pour une transmission optimale du signal. Les contacts disposant de plusieurs lamelles sont usinés par des machines de haute précision avec mèches en diamant. Ce design permet une pression de contact élevée afin de maximiser toujours plus la conductivité. Les contacts en Argent ont été traités afin de ne subir aucune corrosion néfaste à la qualité du contact.
Particularité de ce modèle, sa bande passante monte jusqu’à 200MHz, bien au-delà de la norme habituelle des connecteurs RCA. Le corps des connecteurs est lui conçu en alliage de Cuivre et les éléments diélectriques en Ultramid, un plastique particulièrement résistant. Ils sont capables d’accueillir des câbles d’un diamètre maximum de Ø9mm.
Schéma
| 1 | Contact + en Argent fin |
| 2 | Contact – en Argent fin |
| 3 | Diélectrique contact + en Ultramid |
| 4 | Diélectrique contact – en Vectra S135 |
| 5 | Support en Alliage de Cuivre |
| 6 | Corps en Alliage de Cuivre |
| 7 | Embout en Alliage de Cuivre |
| 8 | Anneau de marquage en Desmopan |
| 9 | Vis Torx M4x4 en Alliage de Cuivre |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Connecteurs RCA mâles |
| Diamètre câble max | Ø9mm |
| Type de montage | À souder |
| Matériau contacts | Argent fin |
| Matériau diélectrique contact + | Ultramid renforcé à la Fibre de Verre |
| Matériau diélectrique contact – | Vectra S135 |
| Matériau corps, embouts et vis du connecteur | Alliage de Cuivre |
| Matériau support des contacts | Alliage de Cuivre |
| Plaquage contacts | Platine 0.4µm |
| Courant permanent | Id > 10A |
| Résistance transition | Rü < 0.1mΩ |
| Résistance contact | Rbi, Rba < 0.45mΩ |
| Capacitance | C ≅ 2.82pF |
| Résistance isolation | Ria, Rag > 1.3·109 (conducteur/conducteur, conducteur/châssis) |
| Impédance | Z = 75Ω jusqu’à 200MHz |
| Général | |
|---|---|
| Dimensions totales | Ø13.6 x 51mm |
| Couleur | Noir |
| Conditionnement | Vendus par 4 (2 connecteurs avec marquage blanc, 2 connecteurs avec marquage rouge) |
