Description
Transformateur R-core
Ce transformateur R-CORE est idéal pour alimenter un DAC ou un préamplificateur.
Il possède un primaire 2×115. Sous réserve d’effectuer le câblage approprié, il pourra donc aussi bien fonctionner sur le réseau électrique Europe que sur le réseau Amérique.
Avec ses trois enroulements secondaires, il permet d’alimenter à lui seul, plusieurs appareils nécessitant des tensions et intensités différentes.
On y trouve un enroulement secondaire de 12-0-12VAC (point milieu) avec une intensité maximale de 0.7A.
On y trouve également un enroulement secondaire de 9VAC avec une intensité maximale de 1.5A.
De plus, il est équipé d’un écran magnétique et d’un écran électrostatique
Chaque câble est identifié par un code couleur. Ce code couleur est détaillé sur une étiquette collée directement sur le corps du transformateur.

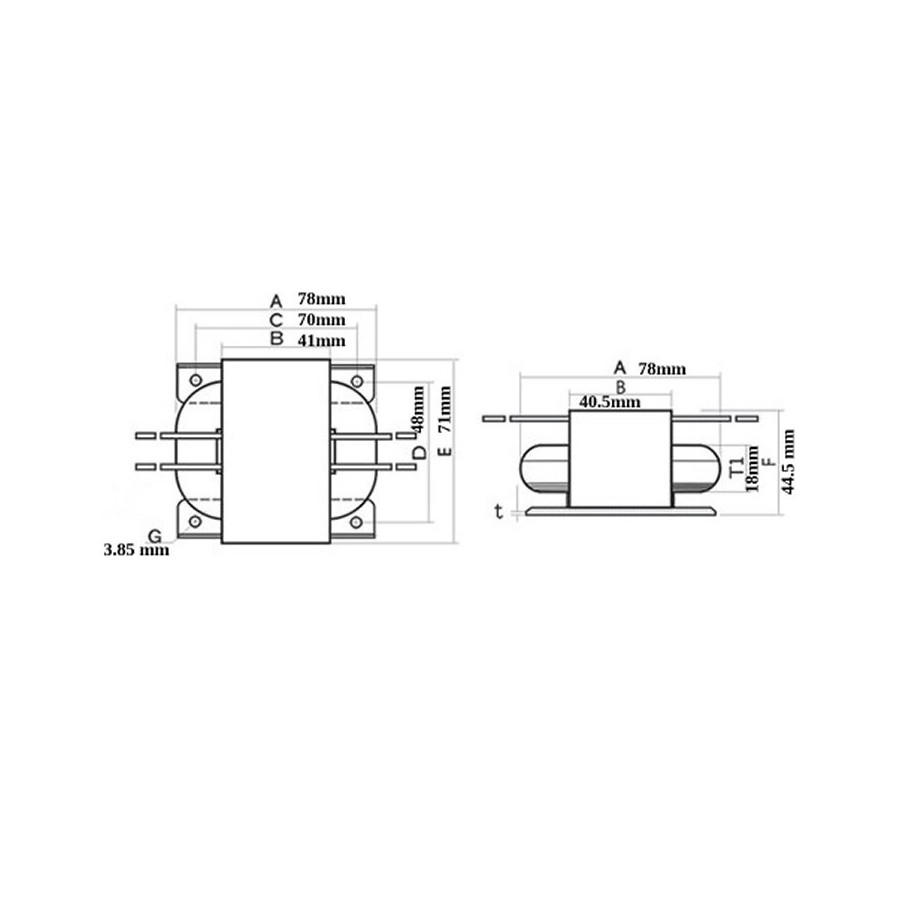

Dimensions du transformateur
Les valeurs des tensions secondaires des transformateurs sont les tensions en charge nominale. Les tensions à vide seront légèrement supérieures à celles annoncées.
| Caractéristiques | |
|---|---|
| Type | Transformateur abaisseur de tension |
| Format | R-Core |
| Puissance | 30VA |
| Enroulement primaire (tension en entrée) | (230V) 0-115V 0-115V |
| Eroulement secondaire (tension en sortie) | 12-0-12V (0.7A) 0-9V (1.5A) |
| Dimensions | 78 x 70 x 40mm |
| Câbles | Souple 200mm |
| Poids | 0.55Kg |
| Plaque de montage | Fournie Déjà montée |
Caractéristiques
| Tension primaire (V) | 2x 115.0 |
| Tension secondaire (V) | 12.0 |
| Puissance (VA) | 30.0 |
