Tonewinner AD-7300PA+
Amplificateur de Puissance 7 Canaux Class AB 7x500W 4 Ohm
Le Tonewinner AD-7300PA+ est un amplificateur de puissance Class AB de 7 canaux, idéal pour une intégration home cinéma. Capable de développer une importante puissance, mesurée à 584W RMS pour un canal alimenté sous 4Ω ou à 7x190W pour 7 canaux alimentés sous 8Ω, cet amplificateur offre une grande dynamique et assure un faible niveau de bruit.
7 Canaux et une puissance considérable

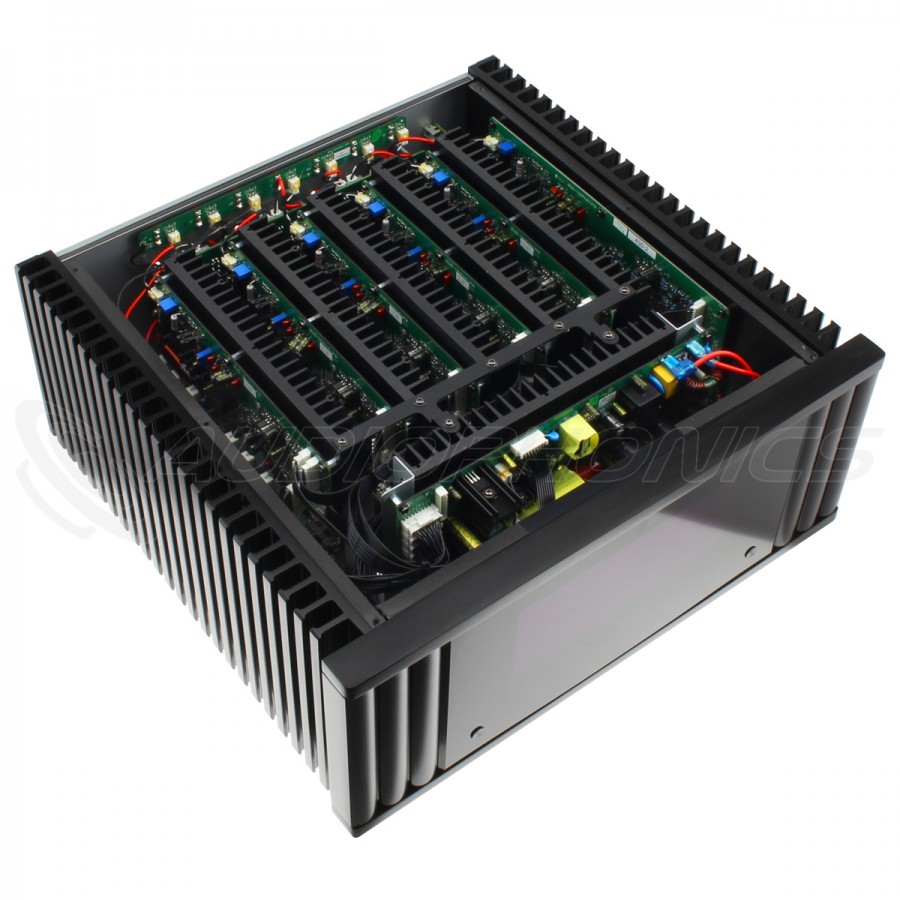

Afin de développer une telle puissance, le AD-7300PA+ utilise 7 modules d’amplification mono discrets indépendants. Chacun d’entre eux est équipé de 3 paires de transistors haute performance Onsemi NJW0281G et NJW0302G. Les canaux gauche et droit profitent par ailleurs d’une configuration à courant élevé, se rapprochant des caractéristiques d’une architecture Class A, et utilisent les dissipateurs latéraux pour évacuer efficacement la chaleur dégagée par un tel design.
L’appareil met par ailleurs à disposition, pour chaque canal, une entrée RCA asymétrique et une entrée XLR symétrique. La sélection de l’entrée se fait alors via un switch pour chaque canal.
Un système de protection complet
Une si grande puissance implique l’intégration d’un circuit de protection complet et efficace. Ainsi, le Tonewinner AD-7300PA+ se dote de protections contre les courts-circuits, surcharges, surchauffes, surtensions et surintensités.
Un design massif

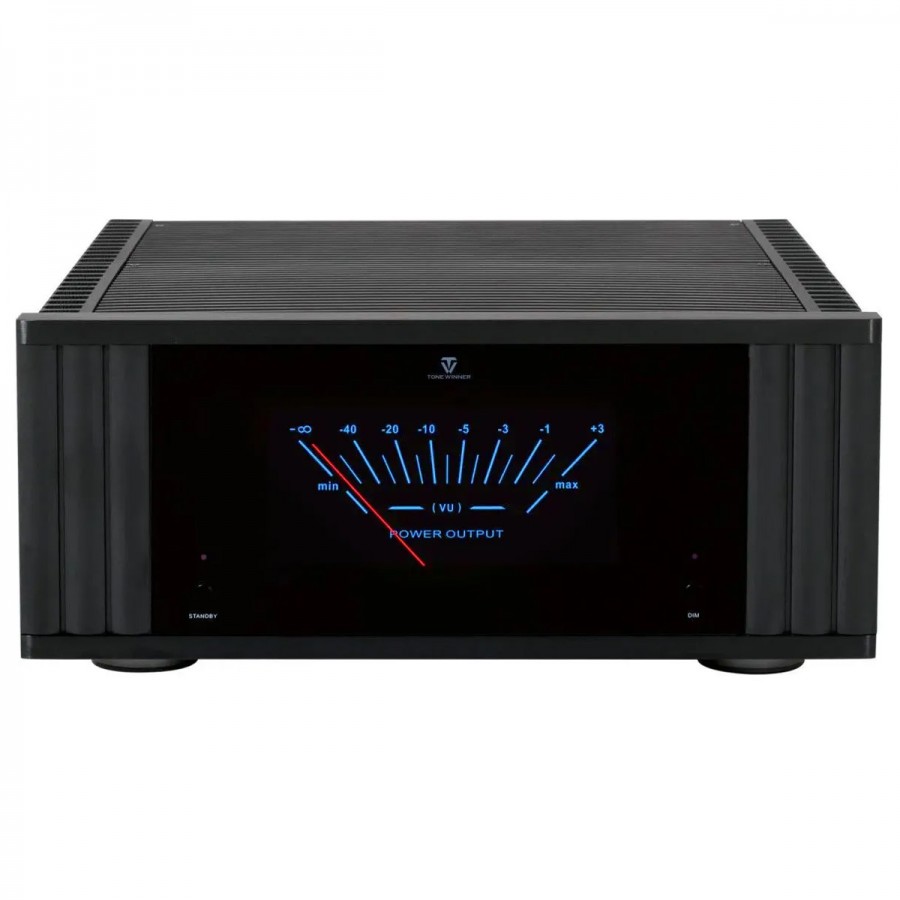

Avec ses 25kg sur la balance, le Tonewinner AD-7300PA+ est un amplificateur massif, habillé d’un châssis en aluminium et de deux larges dissipateurs thermiques latéraux. Sa façade avant arbore elle un imposant vumètre rétroéclairé bleu à la luminosité ajustable.

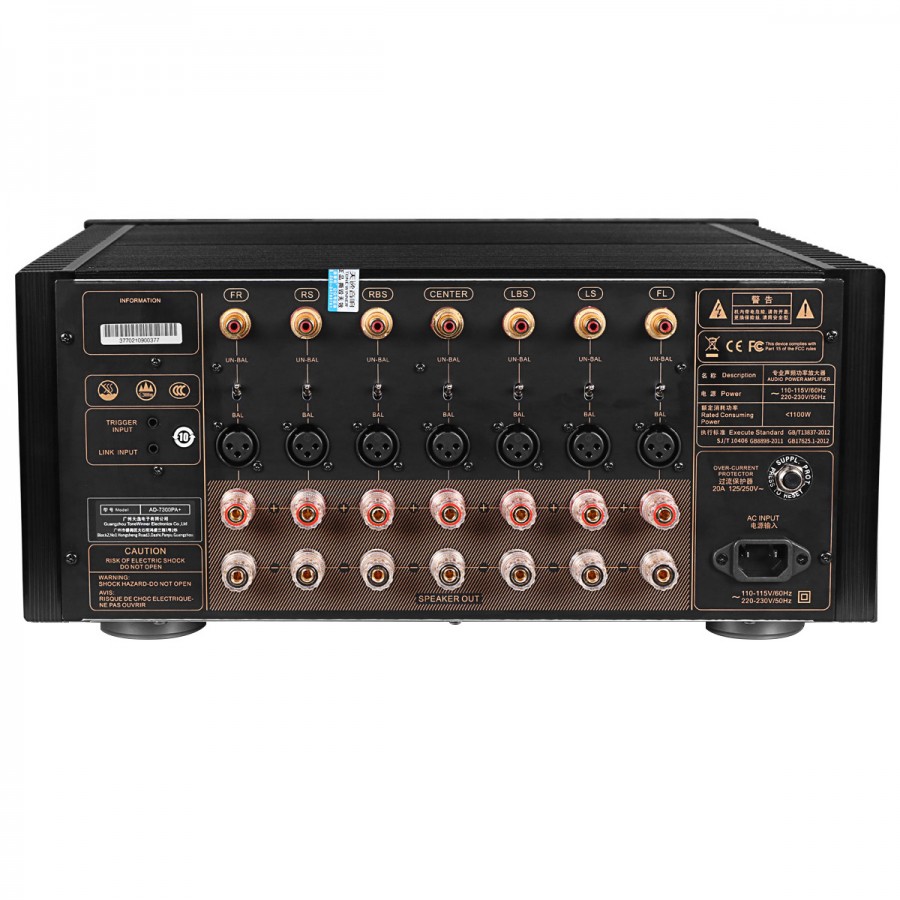

| 1 | Entrée XLR canal avant droit |
| 2 | Entrée RCA canal avant droit |
| 3 | Entrée XLR canal surround droit |
| 4 | Entrée RCA canal surround droit |
| 5 | Entrée XLR canal surround arrière droit |
| 6 | Entrée RCA canal surround arrière droit |
| 7 | Entrée XLR canal central |
| 8 | Entrée RCA canal central |
| 9 | Entrée XLR canal surround arrière gauche |
| 10 | Entrée RCA canal surround arrière gauche |
| 11 | Entrée XLR canal surround gauche |
| 12 | Entrée RCA canal surround gauche |
| 13 | Entrée XLR canal gauche |
| 14 | Entrée RCA canal gauche |
| 15 | Entrée trigger |
| 16 | Entrée LINK |
| 17 | Sortie canal droit |
| 18 | Sortie canal surround droit |
| 19 | Sortie canal surround arrière droit |
| 20 | Sortie canal central |
| 21 | Sortie canal surround arrière gauche |
| 22 | Sortie canal surround gauche |
| 23 | Sortie canal droit |
| 24 | Connecteur d’alimentation |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Amplificateur de puissance |
| Type d’amplification | Class AB |
| Nombre de canaux | 7 |
| Entrées | 7* RCA mono asymétrique 7* XLR mono symétrique 1* Entrée trigger 1* Entrée LINK |
| Sorties | 7* Borniers HP |
| Puissance | 584W RMS @ 1 canal alimenté, 4Ω, 20Hz-20kHz, THD < 0.1% 307W RMS @ 2 canaux alimentés, 8Ω, THD < 0.1% 500W RMS @ 2 canaux alimentés, 4Ω, THD < 0.1% 190W RMS @ 7 canaux alimentés, 8Ω, THD < 0.1% |
| SNR | ≥ 100dB (A-Weighted) |
| THD | ≤ 0.09% (1kHz) |
| THD+N | < 0.006% @ 100W RMS, 1kHz, 8Ω |
| Réponse en fréquence | 20Hz-50kHz (+1/-3dB) |
| Impédance nominale | 8Ω |
| Gain | 28dB |
| Facteur d’amortissement | > 149 @ 8Ω |
| Sensibilité d’entrée | 1.5V @ 8Ω |
| Général | |
|---|---|
| Tension d’alimentation | 110-230V AC 50/60Hz |
| Dimensions | 440*445*197mm |
| Poids | 25kg |
| Couleur | Noir |
Caractéristiques
| Entrées | XLR |
| Entrées | RCA |
| Sorties | Borniers enceintes |
| Couleur | Noir |
| Canaux | 7 |
| Class | Class A / AB |
| Composant amplification | Transistors |
| Puissance (W) | 500.0 |
| Télécommande | Non |
Téléchargement
AD-7300PA+ – Notice (EN)
Téléchargement (5.67M)
