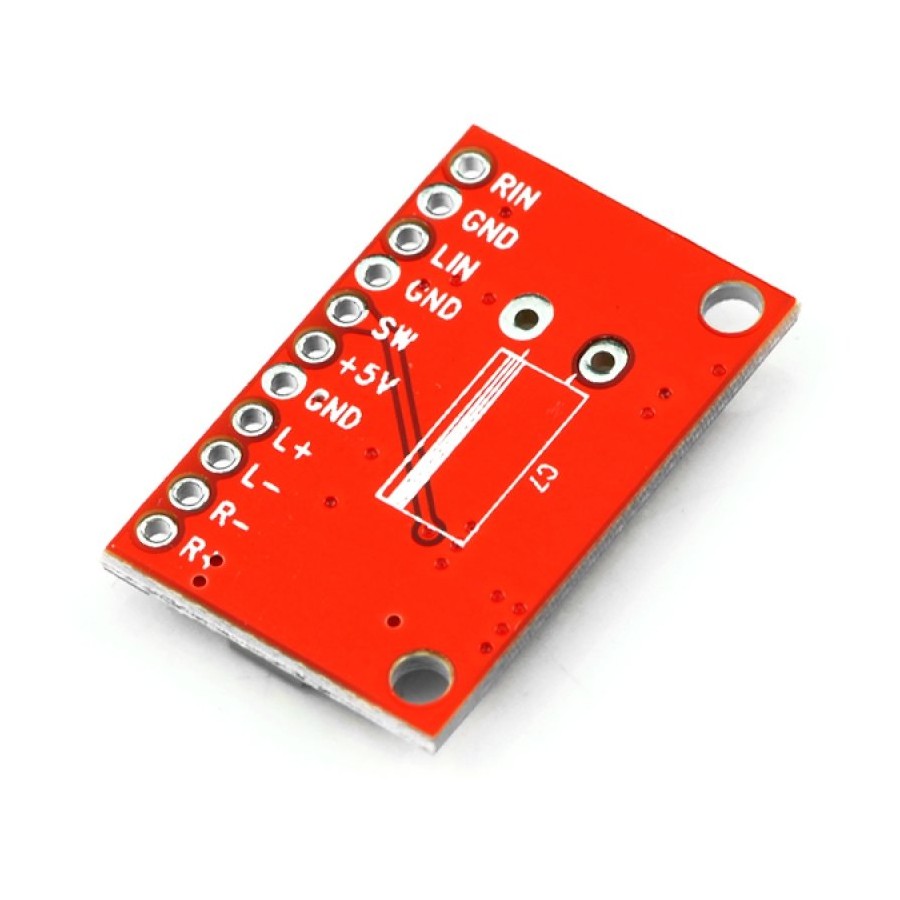

ULTRA-MINI Module d’amplification class D 2x3W

Sur ce circuit extrêmement compact (2.4 par 1.5 centimètres) se trouve un amplificateur class D complet et fonctionnel.
Ce dernier offre une puissance de 2x3W à partir d’une alimentation 5V. Un rendement surprenant pour sa taille, qui l’ouvre à une multitude d’applications pratiques. Qu’il s’agisse de rajouter un étage d’amplification à un appareil déjà existant afin de l’équiper d’une sortie supplémentaire, de construire un amplificateur miniature à partir de zéro pour accompagner un lecteur nomade à tout petit prix ou dans un projet d’enceintes actives DIY…
Ce module fera ainsi le bonheur des bricoleurs portés sur l’expérimentation et la réparation, autant que des professionnels désirant contrôler rigoureusement le form-factor d’un appareil portatif.

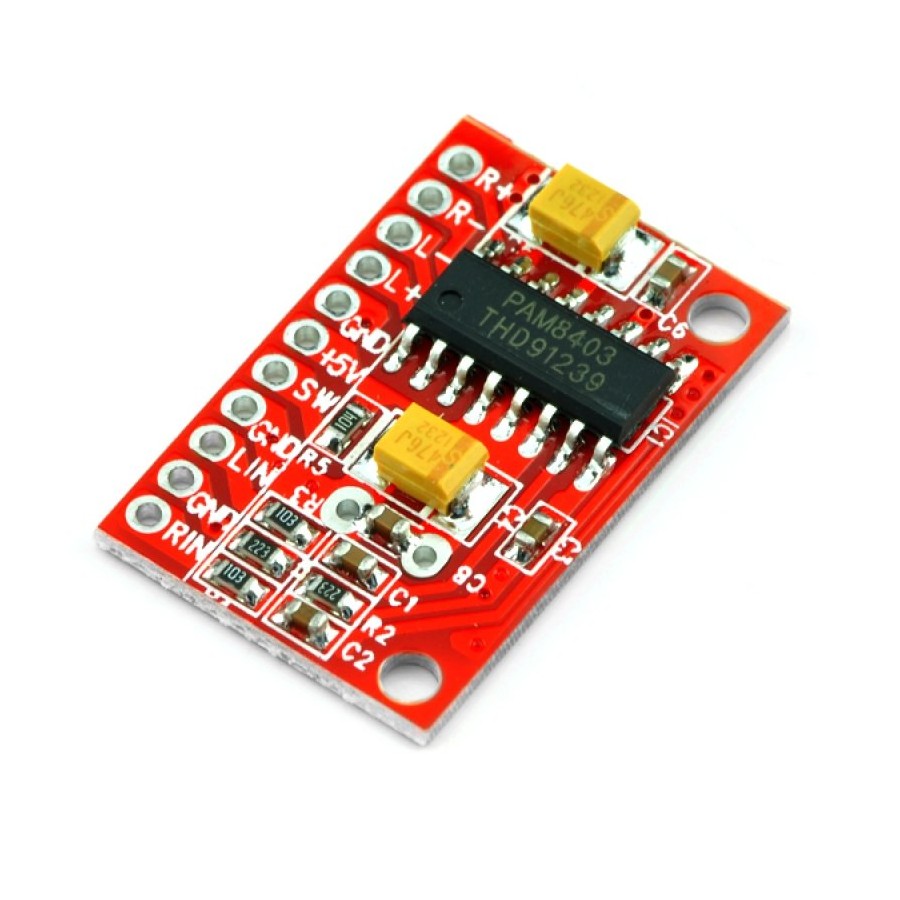

Puce d’amplification PAM8043

Le Ultra-Mini fonctionne grâce à une puce d’amplification PAM8043. Cette puce profite dune construction filterless (sans filtre passe-bas) et peut piloter les enceintes directement, ce qui permet de limiter considérablement la taille du circuit tout en préservant une bonne qualité audio.

La puce PAM8403 offre une puissance de 3W à 10% THD pour une charge de 4Ω avec une alimentation 5V. Des performances redoutables, compte tenu de sa taille et de sa faible consommation en énergie. Le module Ultra-Mini est donc tout à fait indiqué pour fonctionner sur batterie ou pour être relié simplement à une alimentation type USB.

Fonction Stand-By

Malgré sa compacité, la puce d’amplification PAM8403 est tout de même équipée d’un connecteur pour signal stand-by. Cet interrupteur est intégré au circuit du Ultra-Mini. On pourra donc connecter facilement un interrupteur stand-by afin d’équiper ses projets d’une telle fonction.

Caractéristiques
