TinySine TSA8804 v2

Module amplificateur TDA7498E Bluetooth 5.1 DSP 4x100W 4Ω

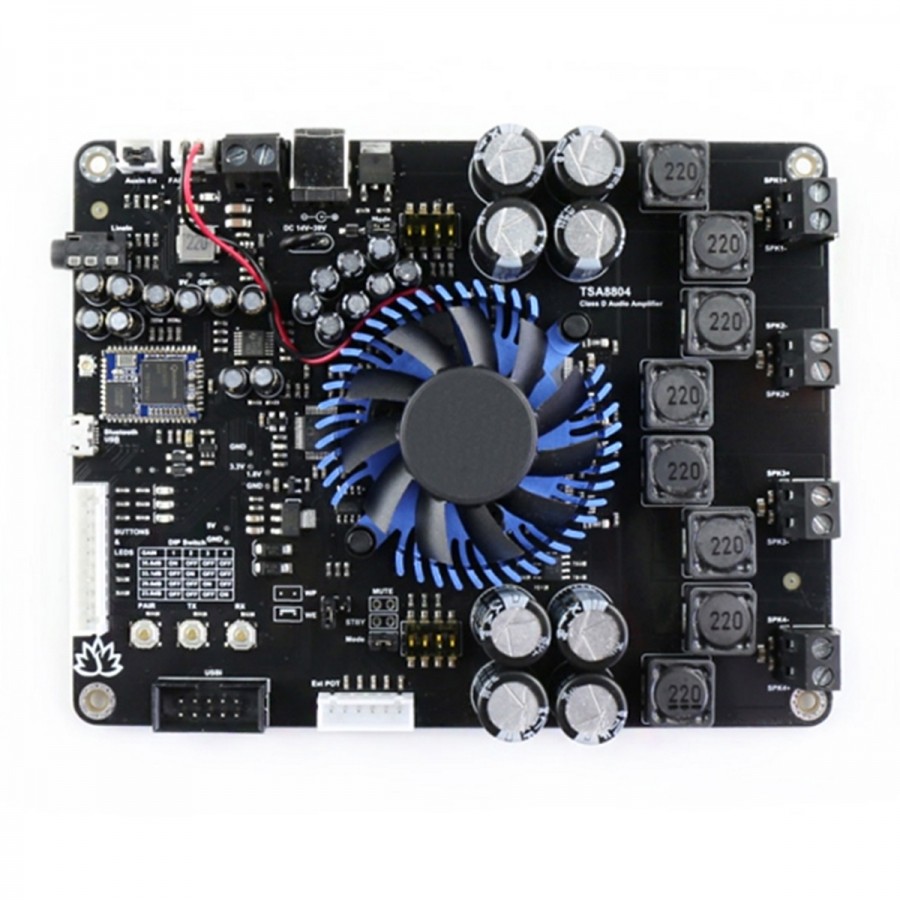

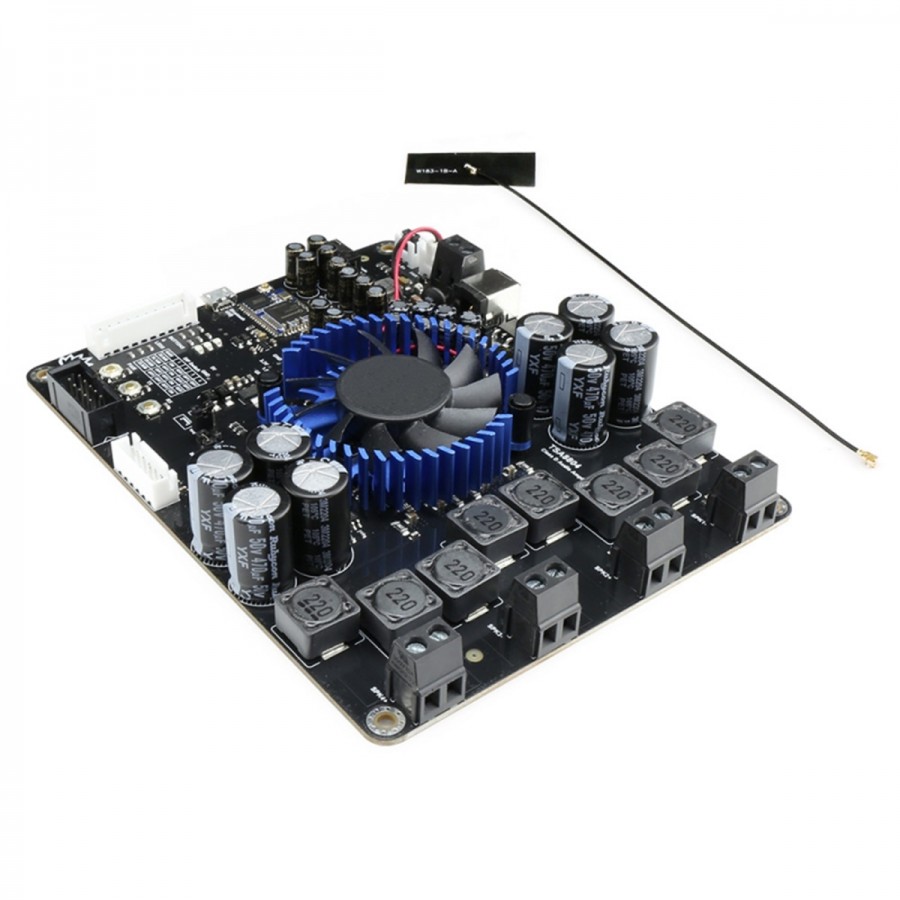

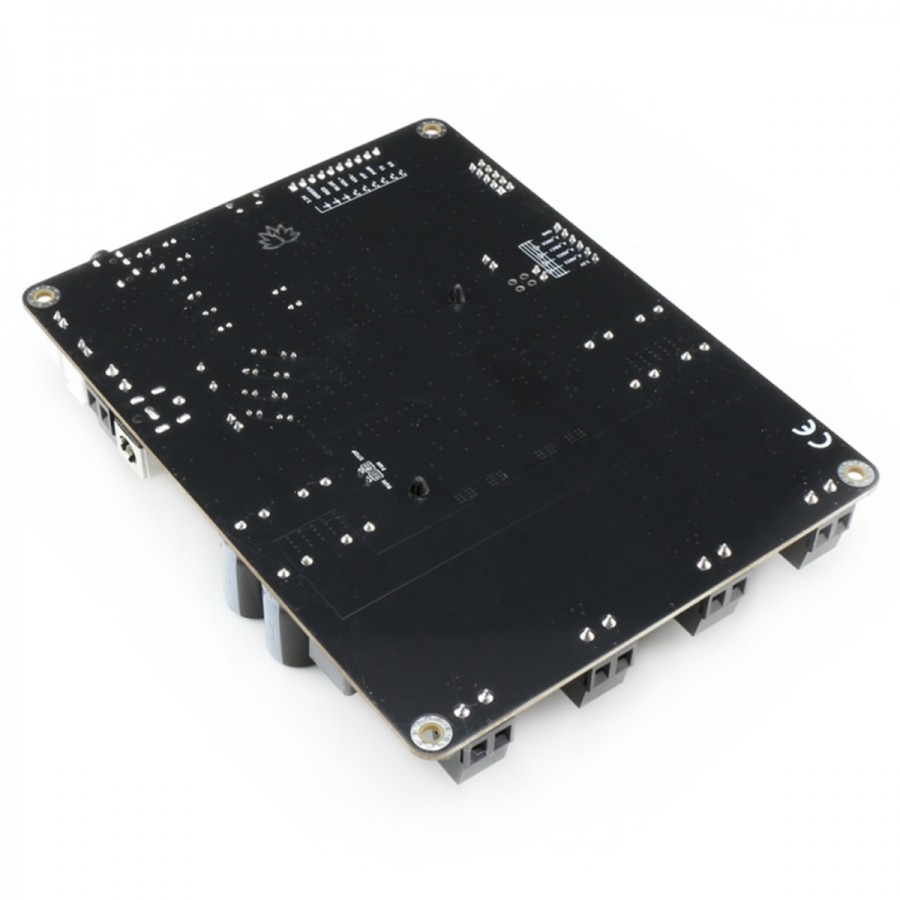

Le TinySine TSA8804 est un module amplificateur Class D de 4x100W, basé sur une puce TDA7498E. Il peut être alimenté sur une large plage de tension de 14V à 39VDC et peut être utilisé pour accompagner des enceintes 4Ω ou 8Ω. Il intègre par ailleurs un récepteur Bluetooth 5.1. Il est donc possible de diffuser sa musique à distance depuis un smartphone ou une tablette par exemple. Cette fonction peut également être utilisée pour associer plusieurs modules TSA8804 ensemble. Il est ainsi possible de monter un véritable système audio surround sans-fil en utilisant plusieurs modules.

Utilisation du module TinySine TSA8804

Boutons d’appairage

• PAIR : Double appui pour entrer en mode appairage
• TX : Appui pour activer le mode émission
• RX : Appui pour activer le mode réception

Utilisation d’un unique module en tant qu’amplificateur et récepteur Bluetooth

Utilisation de plusieurs modules associés ensemble

Guide d’utilisation :

Module maître :

1. Alimentez le module TSA8804. Une LED bleue clignote lentement.
2. Appuyez deux fois sur le bouton PAIR pour entrer en mode appairage. La LED bleue clignote rapidement.
3. Connectez maintenant votre smartphone au module via Bluetooth. Le module est identifié par le nom TSA8804.
4. Vous pouvez dès à présent lire votre musique. Si vous n’utilisez qu’un seul module, les étapes suivantes ne sont pas nécessaires. Celles-ci permettent l’utilisation de plusieurs modules en association.
5. Appuyez sur le bouton TX pour activer le mode émetteur sur le module. Une LED rouge s’allume.

Module esclave :

1. Alimentez un autre module TSA8804. Une LED bleue clignote lentement.
2. Assurez-vous que le module maître fonctionne correctement et est en mode émetteur. Appuyez sur le bouton RX pour activer le mode récepteur sur le module esclave. Celui-ci cherche alors automatiquement le module maître. Une LED verte s’allume.
3. Appuyez deux fois sur le bouton RX du module esclave et deux fois sur le bouton TX du module maître. Le module maître cherche automatiquement (30s) le module esclave. Les modules maître et esclave sont alors connectés.
4. Le module esclave peut maintenant diffuser du son.
5. Si vous souhaitez ajoutez d’autres modules esclaves, reproduisez simplement les étapes précédentes sur ceux-ci.
6. Pour dissocier un module esclave, appuyez sur le bouton TX de celui-ci.

Activation du mode bridge :

Le TSA8804 est conçu sur la base de la puce TDA7498E. Il peut donc être utilisé en stéréo ou en mono BTL. Pour cela, vous pouvez utiliser un jumper pour fermer les contacts correspondant au mode bridge du module. Il est ensuite nécessaire de connecter SPK1+ et SPK2+ ensemble et faire de même pour SPK1- et SPK2-. Il est possible d’effectuer cette opération sur SPK3 et SPK4 de la même manière.

Caractéristiques techniques

Caractéristiques
