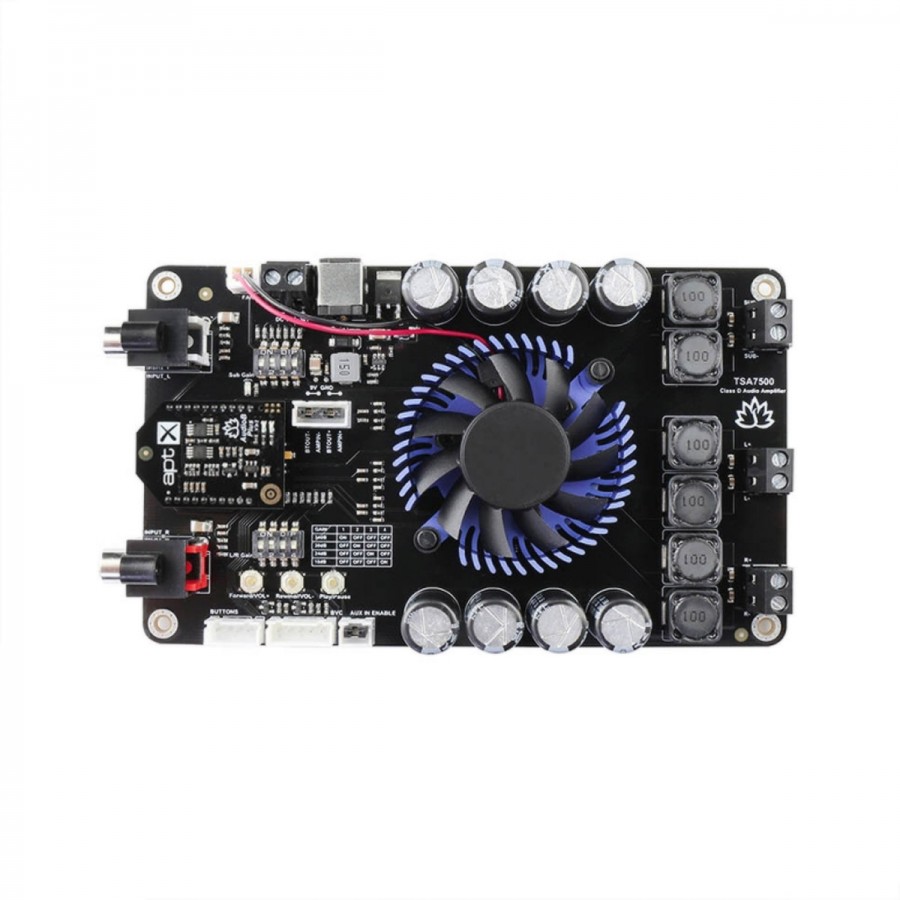

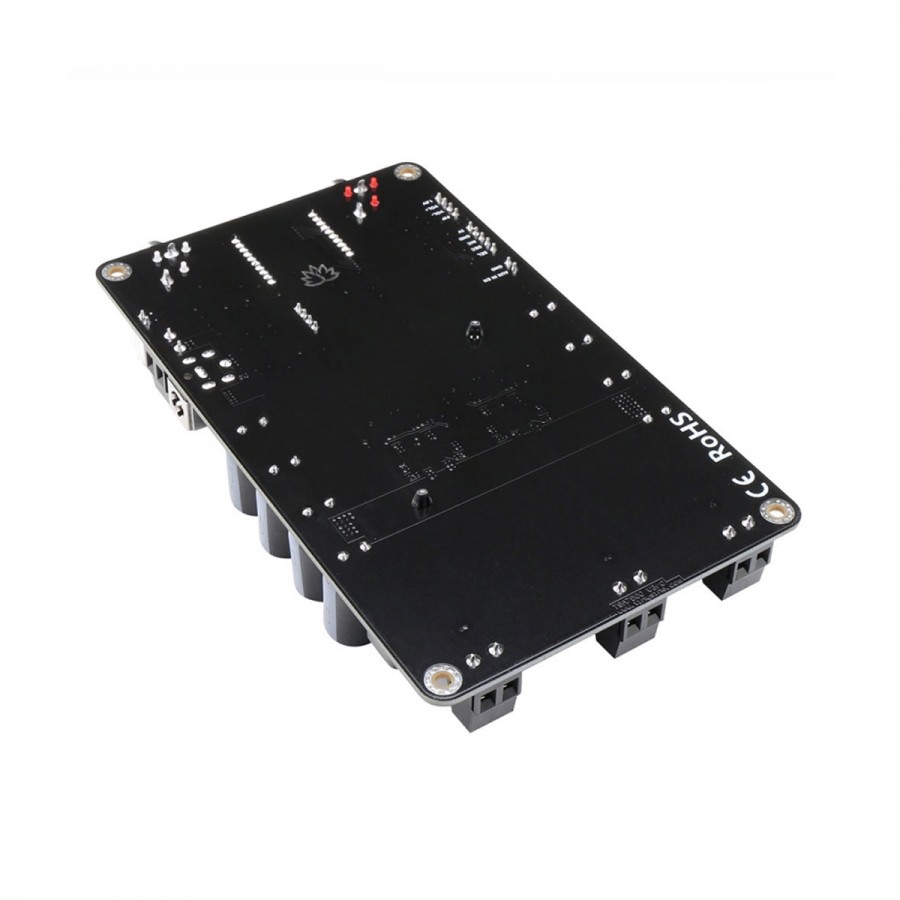

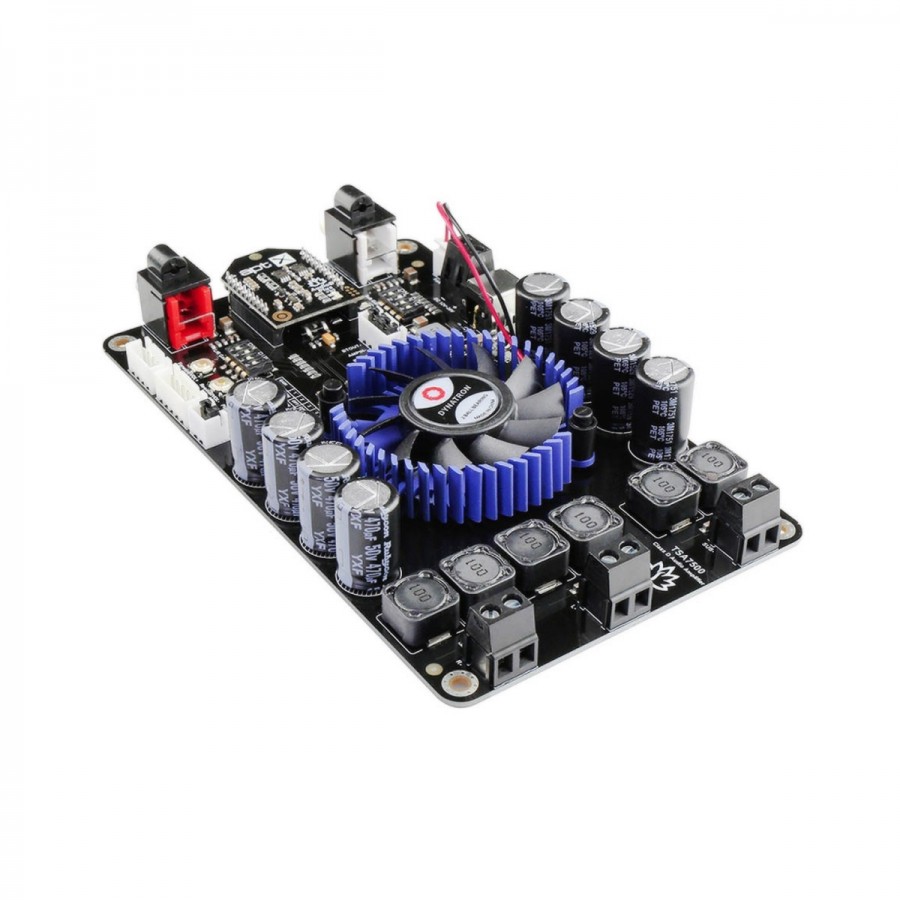

TinySine TSA7500B
Module Amplificateur 2.1 Bluetooth aptX 2x100W + 200W
Le TinySine TSA7500B est un module amplificateur 2.1 en Class D, embarquant une puce d’amplification TPA3221, capable de délivrer une puissance conséquente de 2x100W + 200W. Il peut être associé à des enceintes en 4Ω ou 8Ω, qu’il s’agisse d’enceintes bibliothèques peu gourmandes ou de modèles demandant un apport en puissance plus conséquent.
Le TSA7500B intègre également module Bluetooth 4.2 AudioB Plus supportant l’aptX et permettant un très bon débit et stabilité de transmission. Il suffit ainsi d’y appairer un smartphone ou une tablette par exemple pour pouvoir streamer simplement sa musique.
L’amplificateur peut aussi être connecté à un contrôleur de volume externe de la marque, comme les modèles TSA1000, TSA1010 et TSA1020 ou encore à un DSP afin de disposer d’un contrôle de tonalité pour le subwoofer. Enfin, le module fonctionne également en mode TWS, ce qui signifie qu’il est possible d’en appairer deux ensemble pour pouvoir diffuser de la musique sur l’ensemble.
Il est possible de connecter un potentiomètre au module afin de contrôler le volume de votre Subwoofer indépendamment du volume global.
Le TSA7500B peut détecter automatiquement les entrée Aux et Ligne. L’entrée Bluetooth dispose d’une priorité plus élevée. Lorsque aucun signal Bluetooth n’est reçu, ce dernier se déconnecte. L’amplificateur commute alors automatique sur les sorties Aux / Ligne.
Vous pouvez connecter un module TinySine TSA1000 au TSA7500B afin de disposer d’une entrée Aux et d’un contrôle de volume directement via Bluetooth. Le module TSA1000 se branche sur le connecteur BCV du TSA7500B
Il est possible de faire fonctionner deux modules TSA7500B en mode TWS.
- S1 : Appui de 3s pour accéder au mode d’appairage. Appui de 6s pour réinitialiser les informations d’appairage.
- S1+S2 : Appui de 1s pour activer le mode TWS esclave.
- S1+S3 : Appui de 1s pour activer le mode TWS maître.
- S2+S3 : Appui de 1s pour désactiver le mode TWS.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’amplification |
| Puce d’amplification | TPA3221 |
| Type d’amplification | Class D |
| Nombre de canaux | 2.1 (sortie .1 non filtrée) |
| Puissance | 2x100W + 200W |
| Entrées | Bluetooth 1x RCA |
| Sortie | Borniers à vis vers enceintes / subwoofer |
| Version Bluetooth | 4.2 |
| Protocoles Bluetooth supportés | aptX, aptX Low Latency, SBC, AAC |
| Autres connectiques | 1x Port BVC 1x Connecteur pour contrôle tonalité subwoofer |
| Protections | Surtensions, sous tensions, surcharges, température élevée |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Condition | Min. | Typ. | Max. |
| Tension d’alimentation | – | 10V DC | 24V DC | 26V DC |
| Puissance de sortie par canal | RL = 3Ω, 10% THD+N | – | 112W | – |
| RL = 4Ω, 10% THD+N | – | 105W | – | |
| RL = 3Ω, 1% THD+N | – | 100W | – | |
| RL = 4Ω, 1% THD+N | – | 88W | – | |
| Canal 200W : RL = 2Ω, 1% THD+N | – | 208W | – | |
| THD+N | 1W | – | 0.02% | – |
| SNR | A-Weighted, Gain = 18dB | – | 108dB | – |
| DNR | A-Weighted, Gain = 18dB | – | 109dB | – |
| Impédance de charge minimum | – | 3Ω | 4Ω | – |
| Gain | – | 18dB | 24dB | 34dB |
| Rendement | 100W @ 4Ω | – | 90% | – |
| Impédance d’entrée | 18dB | – | 49kΩ | – |
| 24dB | – | 24kΩ | – | |
| 30dB | – | 12kΩ | – | |
| 34dB | – | 7.7kΩ | – |
| Général | |
|---|---|
| Dimensions | 150 x 90 x 25mm |
| Alimentation | 12-30VDC sur connecteur Jack DC 5.5/2.5mm ou borniers à vis (alimentation vendue séparément) |
Caractéristiques
| Entrées | Bluetooth |
| Entrées | RCA |
| Sorties | Borniers enceintes |
| Canaux | 2.1 |
| Class | Class D / T |
| Composant amplification | TPA3221 |
| Puissance (W) | 100.0 |
| Puissance (W) | 200.0 |
