Description

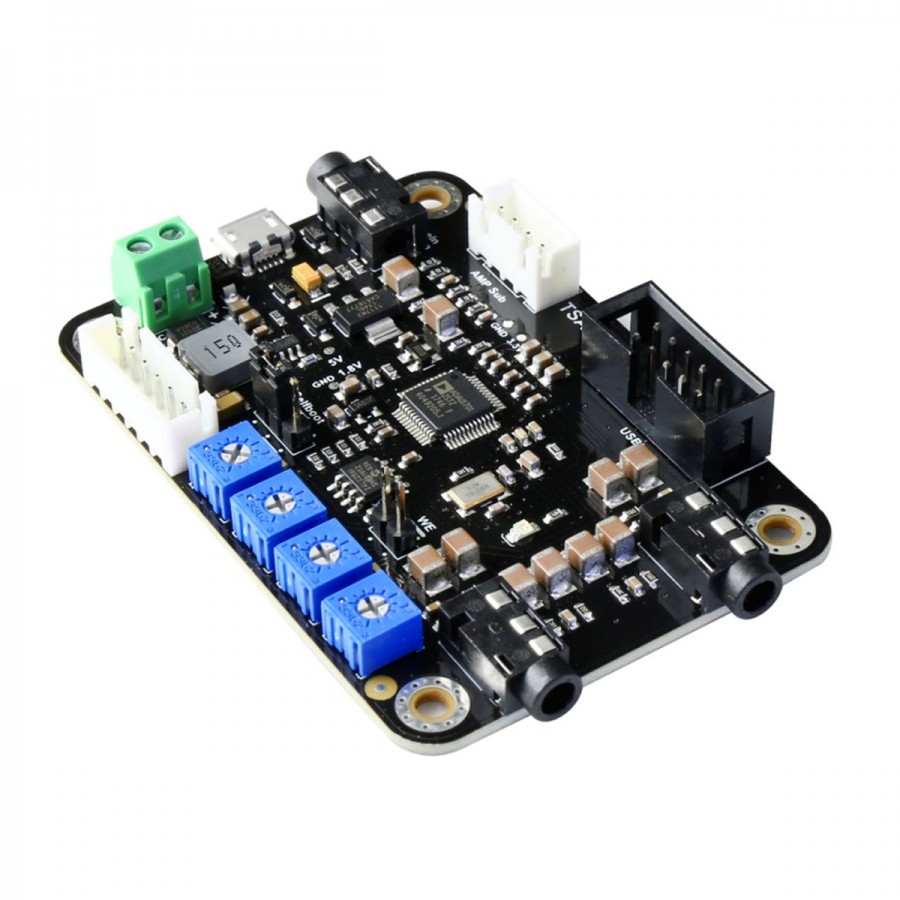

TinySine TSA1701
Module DSP ADAU1701 Sigma Studio
Le TinySine TSA1701 est un module de traitement du signal audio numérique complet. La puce principale utilisée est une ADAU1701, permettant à ce DSP d’être utilisé aussi bien pour des enceintes actives ou créer un système 2.1 efficace. Quatre potentiomètres permettent d’ajuster directement et physiquement les paramètres principaux : gain et niveau des graves, médiums et aigus.
Le module dispose d’un port debug pour Sigma Studio. Il est ainsi possible de programmer ce module à l’aide d’un programmateur (vendu séparément, voir accessoires) pour disposer de nombreuses fonctionnalités supplémentaires incluant l’égalisation, le filtrage, l’amélioration des basses, un traitement multibandes dynamique, une compensation du delay et bien plus.
Télécharger ADI Sigma Studio

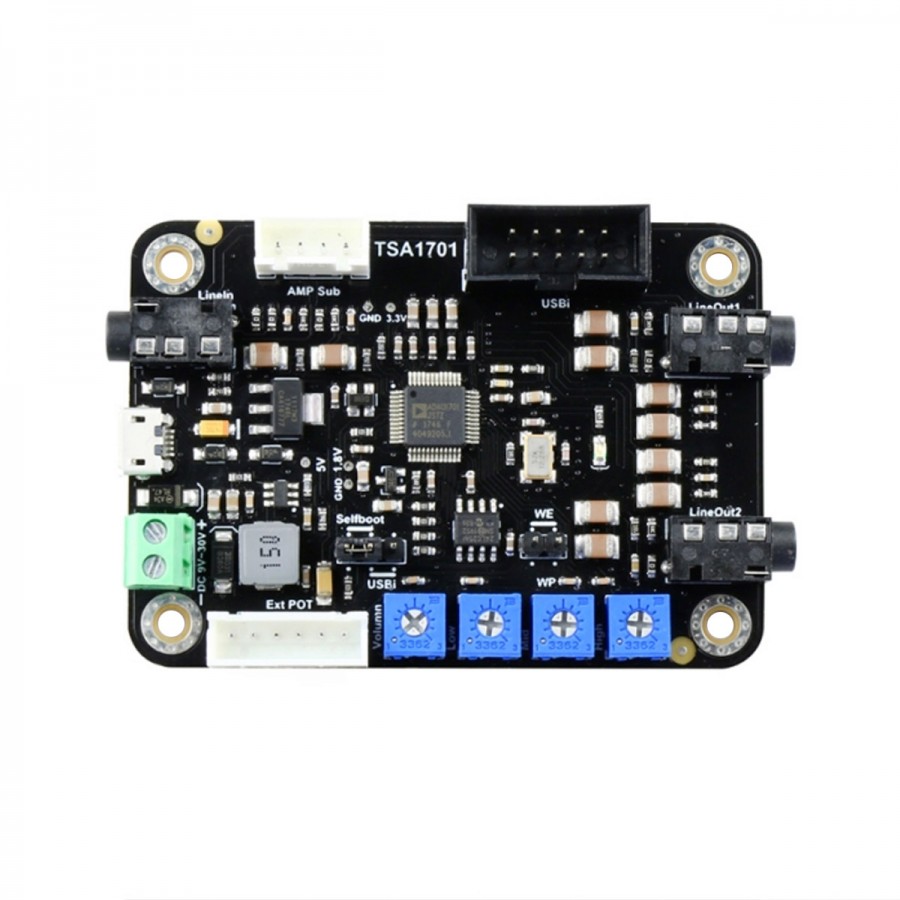

Pinout
| Nom du port | Nom du pin | Direction | Description |
| Port potentiomètres externes | 3.3V | Sortie alimentation | Sortie 3.3V |
| A_ADC1 | Entrée analogique | Contrôle des aigus | |
| A_ADC2 | Entrée analogique | Contrôle des médiums | |
| A_ADC3 | Entrée analogique | Contrôle des graves | |
| A_ADC0 | Entrée analogique | Contrôle du gain | |
| GND1 | – | – | |
| Entrée audio | GND | – | – |
| ADC1 | Entrée analogique | Canal droit | |
| ADC0 | Entrée analogique | Canal gauche | |
| Sortie audio 1 | GND | – | – |
| DAC0 | Sortie analogique | Canal gauche | |
| DAC1 | Sortie analogique | Canal droit | |
| Sortie audio 2 | GND | – | – |
| DAC2 | Sortie analogique | Canal gauche | |
| DAC3 | Sortie analogique | Canal droit | |
| Port de contrôle TinySine AMP Sub | Line Out0 | Sortie analogique | DAC0 |
| Line In0 | Entrée analogique | ADC0 | |
| GND | – | – | |
| GND | – | – |
Il est nécessaire de déconnecter les points de soudure AUX_ADC à l’arrière du module pour connecter des potentiomètres externes.
Contrôle d’un module amplificateur 2.1 via TSA1701
Fonctionnement du TSA1701 avec module amplificateur stéréo
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module DSP |
| DSP | ADAU1701 50MIPS 28/56bit |
| Compatibilité logiciel | Sigma Studio |
| Alimentation | 5V via Micro USB ou 9-30V DC |
| Entraxes | 58.3mm x 37mm |
Caractéristiques
| Entrées | Jack 3.5mm |
| Sorties | Jack 3.5mm |
Téléchargement
TSA1701 – Firmware V1
Téléchargement (52.4k)
