TinySine PCB-I2S
PCB pour Récepteur Bluetooth I2S Audio-B

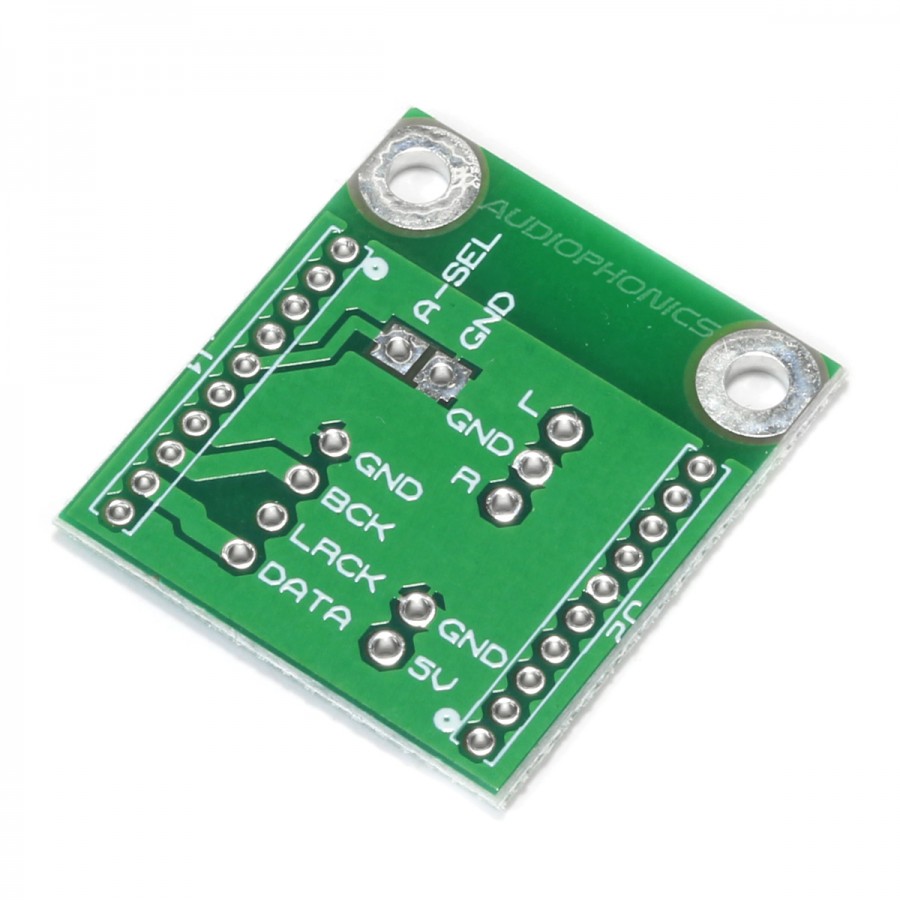

Ce PCB permet un montage plus simple des modules Bluetooth vers I2S TinySine Audio-B I2S et Audio-B I2S SMA. Une fois assemblés, le module Audio-B et ce PCB-I2S vous permettront de disposer d’une sortie I2S simple à câbler (GND, BCK, LRCK, DATA), de contacts pour l’alimentation 5V, pour ajouter une entrée analogique et enfin pour ajouter un sélecteur de source (sélection entre l’entrée Bluetooth ou analogique).
Note : Le PCB-I2S est vendu seul. Les modules Audio-B I2S et Audio-B I2S SMA sont vendus séparément.
Note 2 : Nous vous recommandons vivement d’ajouter des connecteurs barrette entre le PCB-I2S et votre module Audio-B pour un montage plus propre.
Schéma
| 1 | Entrée analogique |
| 2 | Sélecteur de source |
| 3 | Connecteur Power ON/OFF |
| 4 | Sortie I2S |
| 5 | Connecteur module Bluetooth |
Sens de montage PCB + Audio-B
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | PCB pour module Tinysine Audio-B |
| Entrées | Bluetooth Analogique |
| Sortie | I2S (GND, BKC, LRCK, DATA) |
| Alimentation | 5V |
| Dimensions | 29.2 x 26.5mm |
| Entraxes | 20mm |
Caractéristiques
| Entrées | Bluetooth |
| Sorties | I2S |
