Description

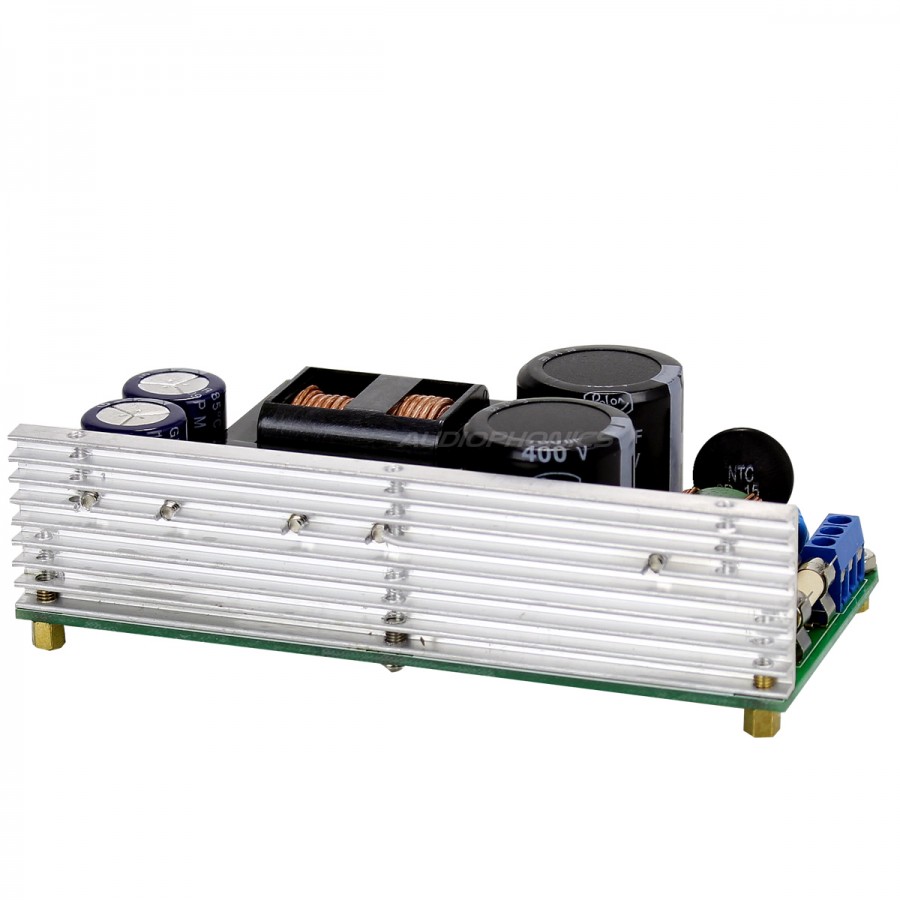

L’alimentation à découpage SMPS500RXE est un modèle à très haut rendement capable de développer une puissance nominale de 500 Watts dans un encombrement extrêmement réduit.
Cette alimentation est capable de délivrer 500W de puissance continue et jusqu’à 700W en crête.
La version livrée est une +/- 55 V.
La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement.
Le montant des EMI est moindre que n’importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.
Sa petite taille son poids considérablement réduit, permettent d’installer le SMPS500RXE partout.
La SMPS500RXE intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance crête maximum, soit environ 650W.
Cette alimentation est adapté à la fois pour les amplificateurs classe AB et classe D / T.
Signification des termes R, RE, RS et RXE sur les alimentations SMPS :
QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en classe A/B ou D, les SMPS R se caractérisent par leur rapport qualités prix.
RE : Des alimentations SMPS avec sorties différentiel et multiple voltage à filtre par résonnant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classique. (Convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092,)
RS : Des alimentations SMPS proche des RE mais à « Single Rail Output » à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classiques.
RXE : Le haut de gamme des SMPS 600, 800W et 2000W comportant les filtres résonnant LLC dernières générations (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en classe D haut de gamme (IRS2092,HYPEX, CXD). Peut aussi convenir pour des amplificateurs en classe A/B classique.
Caractéristiques :
- Alimentation à très haut rendement
- Compacité Étonnante
- Faibles radiations électromagnétiques EMI
- Protection avancée
- Sortie auxiliaire +/- 19V
Spécifications :
- Plages de Voltages d’Entrée : 190-250V (Sur Secteur 220V)
- Puissance Maximale : 700 Watts
- Puissance Nominale : 500 Watts
- Dimensions : 120 x 60 x 35 mm
- Entraxe : 48 x 107 mm
- Poids : 244 g
Caractéristiques
| Entrées | Borniers à vis |
| Sorties | NC |
| Tension de sortie (V) | 15.0 |
| Tension de sortie (V) | 55.0 |
| Courant de sortie (A) | NC |
| Tension d’entrée (V) | 220.0 |
| Tension d’entrée (V) | 250.0 |
| Tension d’entrée (V) | 190.0 |
| Tension d’entrée (V) | 210.0 |
| Tension d’entrée (V) | 240.0 |
| Tension d’entrée (V) | 230.0 |
| Tension d’entrée (V) | 200.0 |
| Type d’Alimentation | Alimentation à découpage |
Téléchargement
SMPS500RXE_Manuel
Téléchargement (1.15M)
