Quloos QU02

Interface Numérique USB vers SPDIF I2S Accusilicon AS338 Argent

Le QU02 de Quloos est une interface numérique USB vers SPDIF et I2S de grande qualité, intégrant uniquement des composants high-end pour fournir une restitution sonore aussi transparente et fidèle que possible. Elle peut également être utilisée en tant que carte son externe afin d’améliorer la qualité sonore d’un DAC ou d’un lecteur audio.

Cette interface peut être connectées aussi bien à un ordinateur, une tablette ou un smartphone par exemple, via sa connectique USB-B. Le signal entrant pourra ensuite être redirigé vers un DAC, un amplificateur, un DSP ou des enceintes actives, grâce à un panel de sorties complet

Nouvelle technologie d’isolation

Les deux extrémités de l’isolation du QU02 sont alimentées par l’alimentation locale, offrant un signal électrique extrêmement propre et stable, résultant un son plus clair et détaillé. Dans le QU02, la section de traitement des données (CPU), l’étage de traitement du signal de sortie et les horloges sont totalement isolés. Le but de cette isolation est d’éliminer les interférences en provenance de la source du signal pour une plus grande précision sonore.

Un circuit d’horloge sans concession

Un plus faible niveau de jitter permet d’obtenir une meilleure qualité sonore et d’améliorer considérablement la cohérence des mediums et graves auxquels l’oreille humaine est plus sensible. Les aigus se voient également améliorés, plus délicats et précis. Ainsi, le Quloos QU02 utilise pour son CPU une horloge haute précision de chez Würth Teknology afin de limiter grandement les interférences EMI. La stabilité de cette horloge et son faible jitter assurent un meilleur placement de l’image sonore pour un sentiment d’immersion accru.

Les circuits audio du QU02 utilisent eux deux oscillateurs Accusilicon AS338 haut de gamme, offrant d’excellentes performances en matière de jitter et de bruit de phase. En effet, le jitter de ce modèle est mesuré à seulement 38fs et son bruit de phase 10Hz est de -109.5dBc/Hz.

Un étage d’alimentation d’une incroyable qualité

L’étage d’alimentation du QU02 se divise en plusieurs segments isolés, chacun responsable d’alimenter proprement et efficacement les différents circuits de l’interface, tout en limitant au maximum les interférences qui pourraient altérer le signal. Cet étage d’alimentation embarque de plus de nombreux régulateurs de tension LT3042, LT1963 et LT3693, assurant d’excellentes performances en termes de bruit et de réponse transitoire. Afin d’assurer un filtrage et une isolation efficaces, il intègre également des condensateurs Philips 135, Philips 030, Murata, WIMA, ERO et Panasonic SMD.

D’excellentes performances même avec un smartphone ou un ordinateur

Souvent, les interfaces USB sont utilisées avec une source d’alimentation 5V en provenance de l’entrée USB, le son étant donc inévitablement influencé par la qualité de l’alimentation de l’USB en entrée. Parce que le QU02 utilise un module d’isolation d’alimentation Murata et abandonne l’alimentation 5V de l’entrée USB, l’interface se retrouve totalement libre de l’influence de ce mode d’alimentation. Ainsi, les performances sonores sont améliorées, quelle que soit la source et les différences de restitution entre deux sources différentes se font moins grandes.

Une sortie I2S polyvalente

La sortie I2S HDMI du Quloos QU02 peut être configurée selon quatre séquences I2S répandues afin d’en maximiser la compatibilité avec les DAC de marques différentes.

• K1 : Si K1 est sur ON, le DSD FLAG est assigné au PIN15.
• K2 : Si K2 est sur ON, le DSD FLAG est assigné au PIN14.
• K3 : Si K3 est sur ON, la phase est standard. Si K3 est sur OFF, la phase est inversée.
• K4 : Si K4 est sur ON, DSDR utilise DATA. Si K4 est sur OFF, DSDR utilise LRCK

Après une modification de K3 ou K4, il est nécessaire de redémarrer l’appareil.

Ce connecteur I2S ne peut être utilisé avec le port HDMI d’un ordinateur, d’une TV ou d’un décodeur vidéo.

Caractéristiques techniques

Spécifications
Type de produit	Interface USB
Entrée	1* USB-B

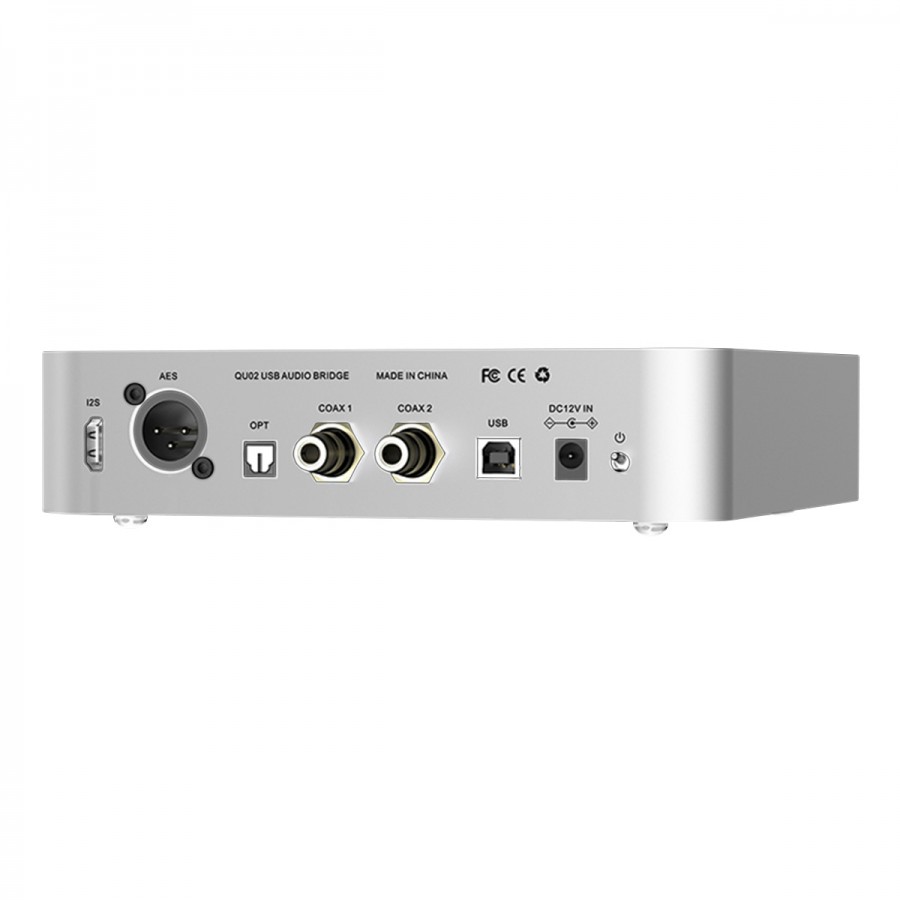

Sorties	2* Coaxial 1* Optique Toslink 1* AES/EBU 1* I2S HDMI
Taux d’échantillonnages supportés	I2S : PCM jusqu’à 32bit 384kHz, DSD Natif jusqu’au DSD512 AES : PCM jusqu’à 24bit 384kHz, DSD DoP jusqu’au DSD128 Optique : PCM jusqu’à 24bit 192kHz, DSD DoP jusqu’au DSD64 Coaxial : PCM jusqu’à 24bit 384kHz, DSD DoP jusqu’au DSD128
Impédance de sortie	I2S : 100Ω (LVDS) AES : 110Ω (3Vpp) Coaxial : 75Ω (0.55Vpp)
Horloges	AccuSilicon AS338
Régulateurs de tension	LT3042 LT1963 LT3693

Général
Tension d’alimentation	12VDC 2A via Jack DC 5.5/2.1mm
Consommation	< 5W
Dimensions (L*P*H)	197*197*45mm
Poids	1.29kg
Couleur	Argent
Package	1* Quloos QU02 1* Alimentation 1* Câble USB 1.5m

Niveau de jitter sur sortie coaxiale

THD et SINAD de la sortie coaxiale

Caractéristiques

Entrées	USB
Sorties	I2S LVDS via HDMI
Sorties	AES/EBU
Sorties	Optique Toslink
Sorties	Coaxial SPDIF
Taux d’échantillonnage max	384kHz
Taux d’échantillonnage max	DSD512
Couleur	Argent
Puce interface	Amanero 384
