Onduleur support batterie 3.7V gestion de charge Raspberry Pi 2 / 3 / 3B+ déstockage

Hat onduleur support et gestion de batterie pour Raspberry PI

Gestionnaire de batterie 3.7V / Protections surcharge et décharge / recharge micro-usb

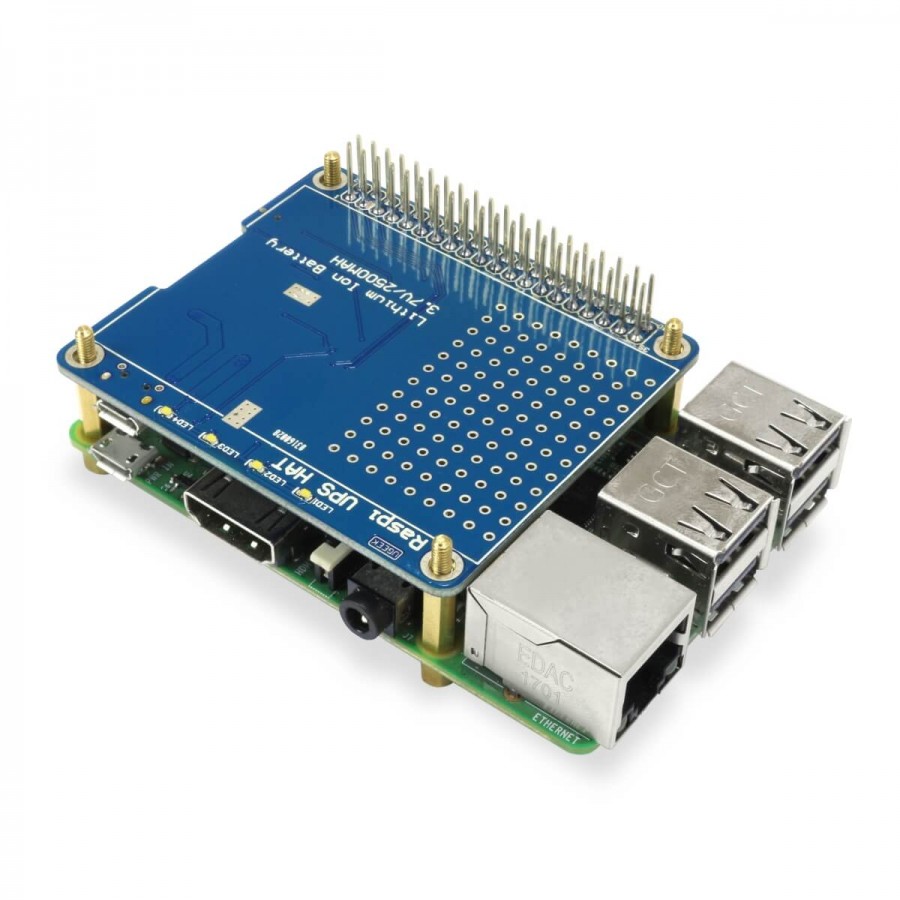

Cet onduleur est conçu pour être monté sur votre Raspberry Pi ou tout autre SBC partageant le GPIO de ce dernier. Le HAT dispose lui-même d’un port GPIO bidirectionnel qui autorise les montage en chaîne avec d’autres modules et HATs.
Son form-factor et ses entretoises adaptés au RPI (tous modèles dont 2-3-3B+) lui permet de s’intégrer facilement à différents types de montage tout en limitant l’encombrement au strict minimum.
Le circuit gère la charge rapide et la décharge sécurisée des batteries (2A en entrée comme en sortie) lors du fonctionnement pour une utilisation confortable et sécurisée. Une fois monté, il est possible de paramétrer le logiciel de sorte à afficher virtuellement la batterie restante et çà programmer un arrêt automatique lorsque la batterie est trop faible.

Attention, seule la carte ondulateur est livrée : le Rasbperry Pi n’est pas fourni.

Facilité d’intégration

Le HAT onduleur dispose d’un emplacement pour accueillir une batterie Lithium-ion plate 3.7V.
Les batteries peuvent s’empiler afin de gagner en autonomie; cela requiert toutefois l’usage de cellules d’une épaisseur inférieure à 9mm.

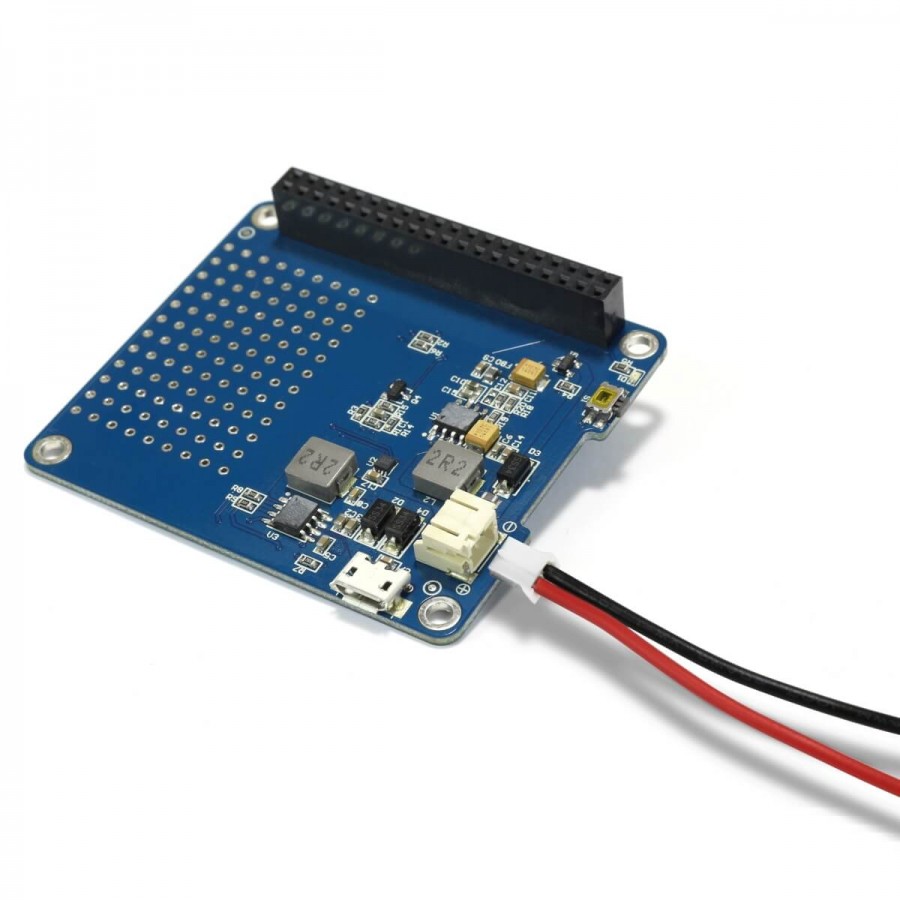

Il n’est pas obligatoire de passer par un format de batteries plates. L’interconnexion entre l’onduleur et les batteries se fait en effet via un port PH 2.0mm qui pourra se relier à n’importe quel pack de batterie lithium ou même un berceau avec accumulateurs amovibles, pour peu que le montage fournisse 3.7V.

Bouton On/OFF

La carte HAT onduleur est équipée d’un bouton ON/OFF situé sur le bord court du circuit. Une fois monté sur le RPI, le bouton tombe coté carte Micro-SD.
On trouve sur ce même coté le connecteur PH2 pôles qui permet de relier l’onduleur à la batterie. Cette proximité autorise une connexion durable avec une longueur de câble très optimisée.
Trois diodes témoin indiquent le bon déroulement de la charge et peuvent indiquer le niveau de batterie restante.

Passthrough

Le circuit de charge est indépendant du circuit d’alimentation du RPI. C’est-à-dire qu’il est possible recharger la batterie et d’alimenter votre Raspberry Pi simultanément.
La carte est dotée de toutes les sécurités de rigueur contre la décharge excessive et la surcharge de vos batteries.

Notes de sécurité

Attention, ce HAT BMS Onduleur ne peut pas fonctionner simultanément avec le port HDMI de votre RPI. Le module n’est pas prévu pour cette utilisation.
Le port Micro-USB de l’ondulateur est prévu pour recharger vos accumulateurs uniquement. Ne le reliez en aucun cas à votre Raspberry PI : l’alimentation de ce dernier se fait directement via le GPIO uniquement.
Le gestionnaire de charge / décharge et les sécurités fonctionneront avec tous les types de batterie Lithium sous réserve que ces dernieres aient une tension de 3.7V et un courant de décharge d’au moins 2A.
Si vous souhaitez additionner la capacité de plusieurs batteries (avec un berceau ou un montage personnalisé) assurez vous que les différentes cellules sont reliées en parallèle (surtout pas en série).

Dimensions et entraxes

Ce module n’est pas compatible avec le Raspberry Pi 4.

Caractéristiques
