Description

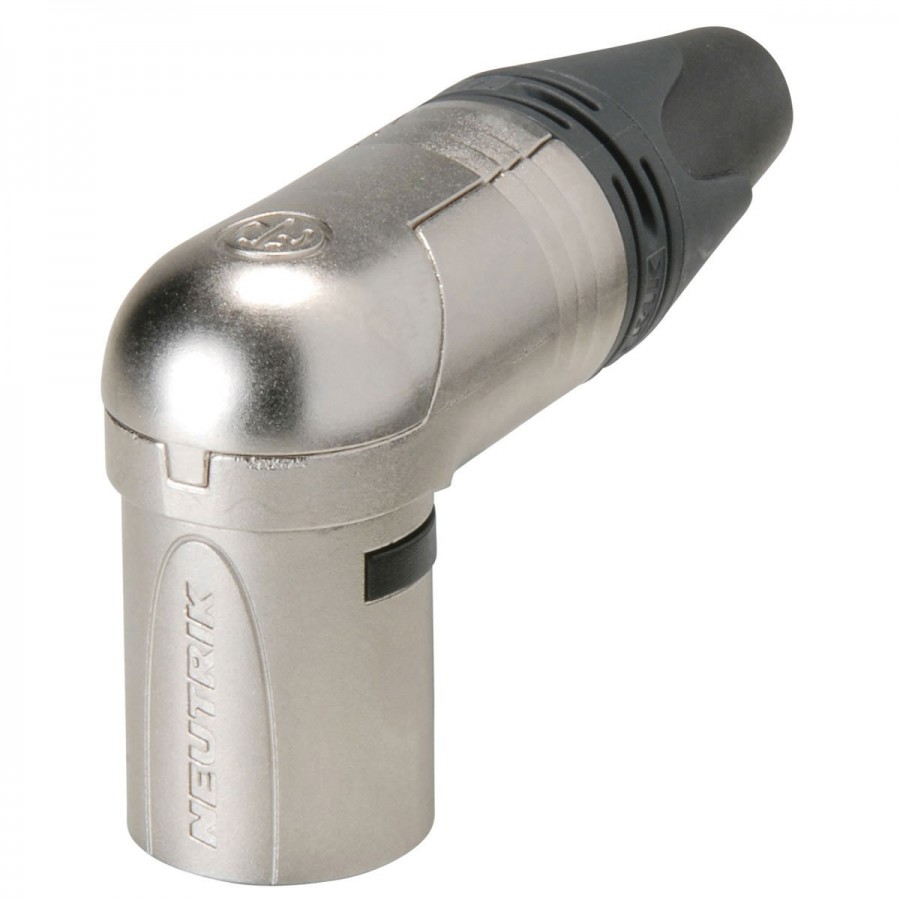

NEUTRIK NC3MRX
Connecteur XLR Mâle 3 Pôles Plaqué Argent Coudé 90° Ø8mm (Unité)

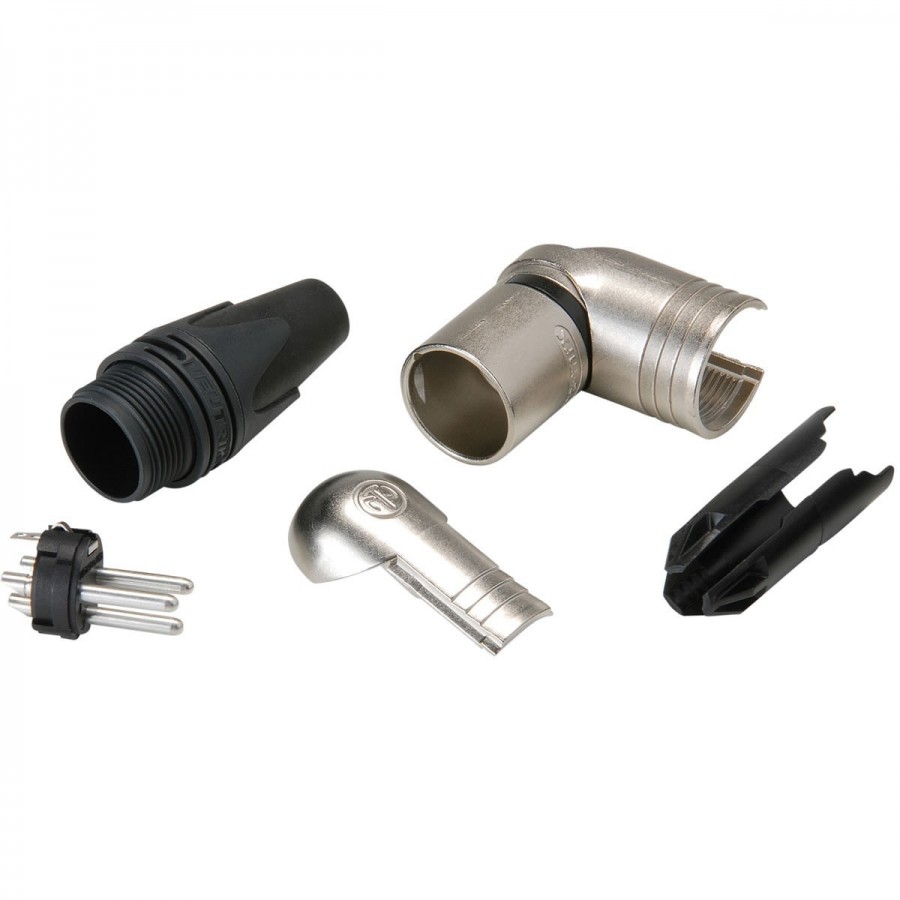

Ce connecteur Neutrik NC3MRX de la série RX est un connecteur XLR mâle coudé à 90°. Il est composé d’un corps en alliage de cuivre plaqué au nickel et de contacts en alliage de cuivre plaqué argent pour une protection contre la corrosion et l’oxydation. Il accepte des câbles d’un diamètre extérieur minimum de Ø3.5mm et maximum Ø8mm. Le montage des câbles s’effectue par soudure avec des conducteurs d’une section maximum de 2.5mm² (14AWG) tandis que l’assemblage global du connecteur ne nécessite aucune vis pour plus de commodité. En plus de sa praticité d’assemblage, 7 positions de sortie de câble sont sélectionnables. Ce connecteur XLR mâle de grande qualité possède également un serre câble très efficace, des bordures de soudure sur ses contacts internes et une faible résistance au niveau de ses contacts externes pour une conductivité accrue. La mise à la masse est par ailleurs optimisée grâce à des contacts à ressort assurant la continuité de la mise à la masse avec le corps du connecteur.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Connecteur XLR mâle coudé à 90° |
| Capacité entre contacts | ≤ 4 pF |
| Résistance des contacts | ≤ 3mΩ |
| Résistance diélectrique | 1.5kVcc |
| Résistance d’isolement | > 2GΩ (initiale) |
| Courant nominal par contact | 16A |
| Tension nominale | < 50V |
| Diamètre extérieur de câble min/max | Ø3.5 à Ø8mm |
| Section max de câble | 2.5mm² (14AWG) |
| Type de montage | À souder |
| Matériau du corps | Alliage de cuivre |
| Plaquage du corps | Nickel |
| Matériau contacts | Alliage de cuivre |
| Plaquage contacts | Argent (2µm) |
| Temperature de fonctionnement | -30 °C à +80 °C |
| Général | |
|---|---|
| Dimensions totales | 69.3 x 38.5 Ø19mm |
| Poids | 54g |
| Conditionnement | 1x Connecteur XLR mâle 3 Pôles Coudé 90° NEUTRIK NC3MRX |
Caractéristiques
| Matériaux Isolation | PE |
| Diamètre max câble (mm) | 8.0 |
| Montage | A souder |
| Connectique / Genre | Mâle |
| Nombre Contacts | 3 |
| Connecteur | XLR |
| Matériau Contacts (Connecteur) | Alliage de Cuivre |
| Plaquage Contacts (Connecteur) | Argent |
Téléchargement
Assemblage NEUTRIK NC3MRX
Téléchargement (560.41k)
