Description
MiniDSP UMA-16
Module Microphone MEMS USB 16 Canaux
Le MiniDSP UMA-16 est un microphone USB Plug & Play hautes performances à 16 canaux. Avec son module embarqué SHARC + XMOS, le UMA-16 est une solution idéale pour le développement d’algorithmes de beamforming (filtrage spatial) ou la création DIY d’une caméra acoustique. Son architecture consiste deux éléments clés :

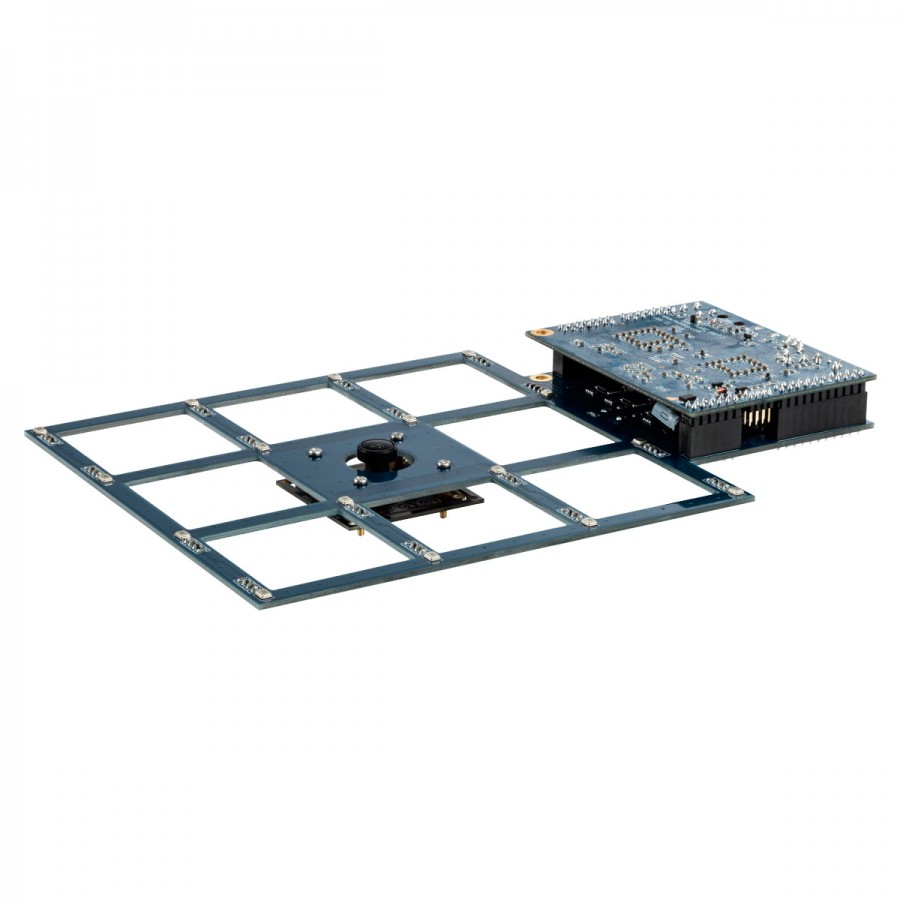

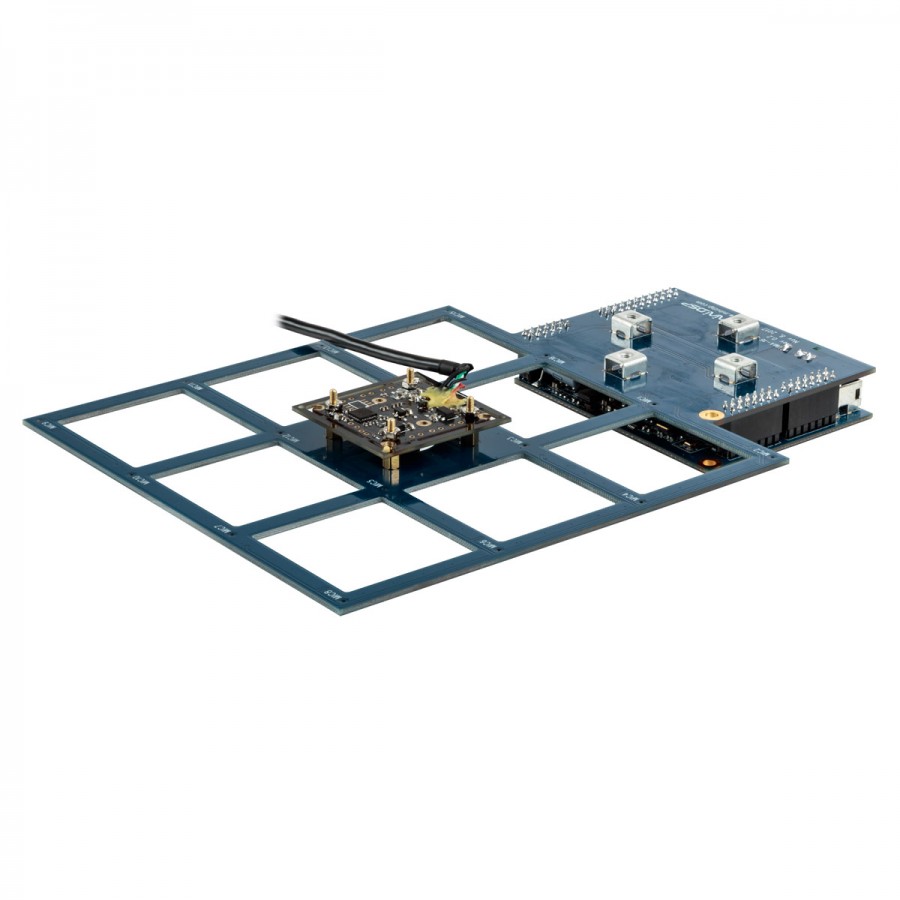

- Le module intègre 16 microphones MEMS Knowles SPH1668LM4H sur une grille uniforme (Uniform Rectangular Array). Un trou central permet d’installer une caméra USB optionnelle (non fournie) pour la conception de caméra acoustique.
- Au cœur du fonctionnement du UMA-16, un kit nanoSharc composé d’un SHARC ADSP21489 400MHz et d’un processeur multicœurs 500MHz offrant une importante puissance de traitement pour la conversion SNR PDM vers PCM l’audio USB faible latence.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module microphone |
| Microphones | 16x MEMS Knowles SPH1668LM4H Pression acoustique : 120dBSPL SNR : 65dB Blindage RF |
| DSP | Analog Devices SHARC ADSP21489 @ 400MHz, 32bit, virgule flottante |
| Interface USB / CPU | XMOS XCore200 @ 500MHz, jusqu’à 192kHz |
| Type transmission USB Audio | Asynchrone |
| Entrée USB | Mini USB-B |
| Taux d’échantillonnage ADC/DAC supportés | 24bit 14.7k / 11.025k / 12k / 16k / 22.05k / 44.1k / 48k |
| Compatibilité USB | Windows avec driver ASIO Mac OS X sans driver |
| Général | |
|---|---|
| Alimentation | 12V DC |
| Dimensions | 132 x 195 x 25mm |
| Package | 1x MiniDSP UMA-16 1x Câble USB / Mini USB 1.5m 1x Alimentation 12V |
Téléchargement
UMA-16 – Notice (EN)
Téléchargement (5.86M)
