LITE MV04 Module contrôle de volume passif Motorisé 2+2 canaux

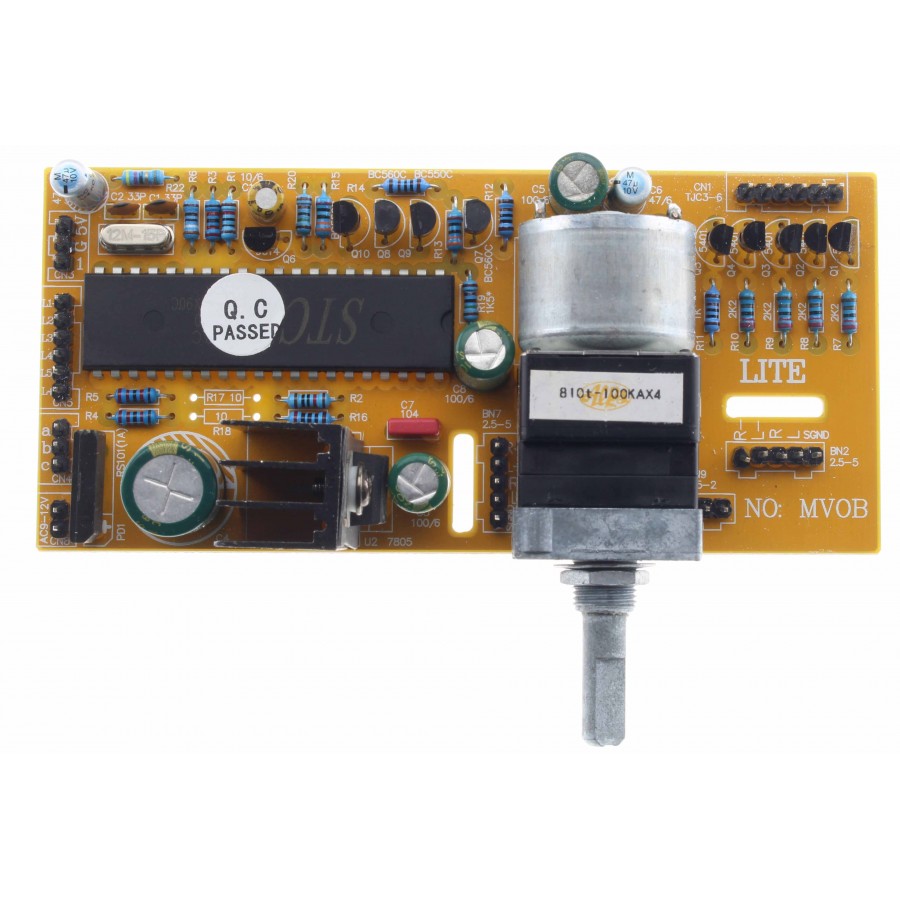

Contrôleur de volume stéréo muni d’un potentiomètre ALPS motorisé et qui permet de faire varier un signal symétrique ou asymétrique.
Ce module permet de faire varier 4 entrées RCA ou 3 entrées RCA + une entrée XLR

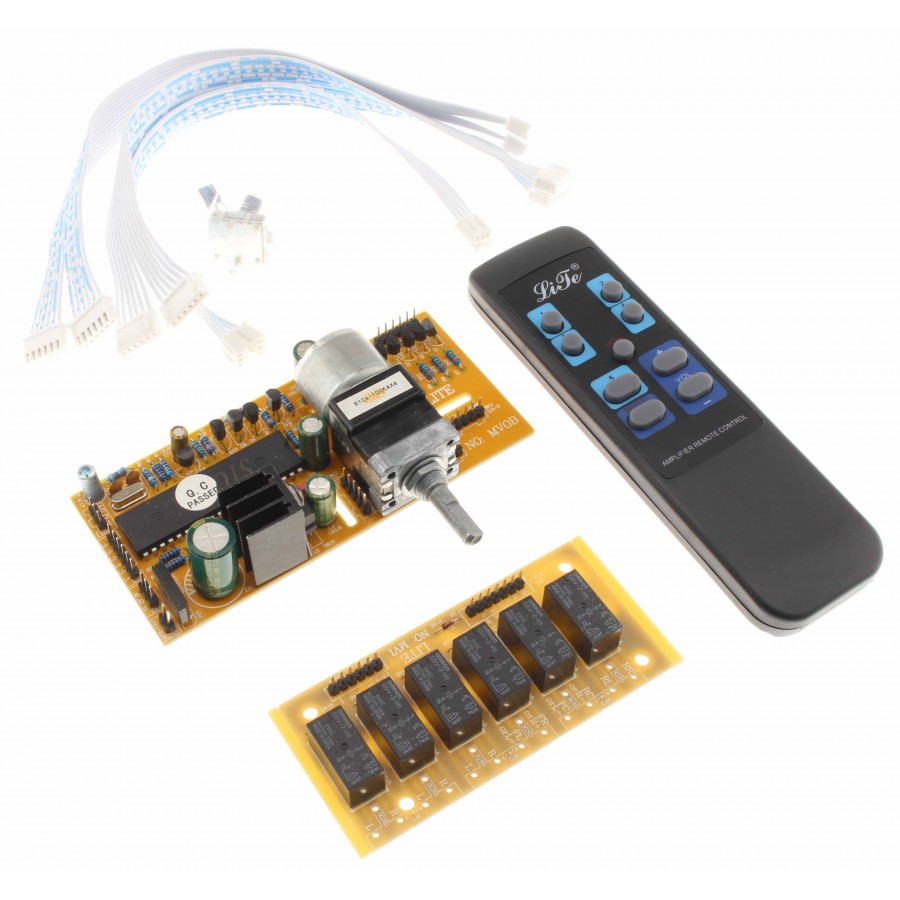

Sélection des sources et réglage du niveau sonore opérables à distance à l’aide d’une télécommande et d’un récepteur infrarouge fournis.
Permet également un réglage manuel au moyen de 2 potentiomètres distincts.
Installation possible de LEDS assignables aux différentes entrées et renseignant sur la nature de la source en activité.

Alimentation intégrée : ne nécessite qu’un transformateur de puissance compris entre 9 et 12V pour fonctionner.
Nappes de liaisons incluses dans le kit.

Spécifications :

• Nombre d’Entrées RCA Stéréo : 3 ou 4
• Nombre d’Entrées XLR Stéréo : 1 ou 0
• Nombre de Sorties Stéréo : 1
• Potentiomètre 100K logarithmique
• Tensions d’Alimentation : AC 9~12V
• Diamètres de Perçage des Potentiomètres : Sélection des Sources : 9,50mm
  Contrôleur de Volume : 9.0mm
• Dimensions : Carte Mère : 120 x 54 x 28mm (L x l x h)
  Carte Fille : 90 x 44 x 15mm (L x l x h)
• Poids Total : 200g


Schéma Audio 100% passif, aucun composant sur le trajet du signal.

Configurations possible par l’intermédiaire de résistances :

• R18 Absente :
  A l’allumage le potentiomètre effectue un cycle pour se remettre a 0
• R18 Présente (10ohm) :
  Le volume n’est pas changé à l’allumage
• R17 Absente :
  A chaque changement de source le volume revient à 0
• R17 Présente (10ohm) :
  Changer la source ne fait pas varier le volume


Schéma de Montage :
