Description
ICEpower 125ASX2
Module Amplificateur Stéréo / Mono Class D 2x125W / 1x450W 4Ω

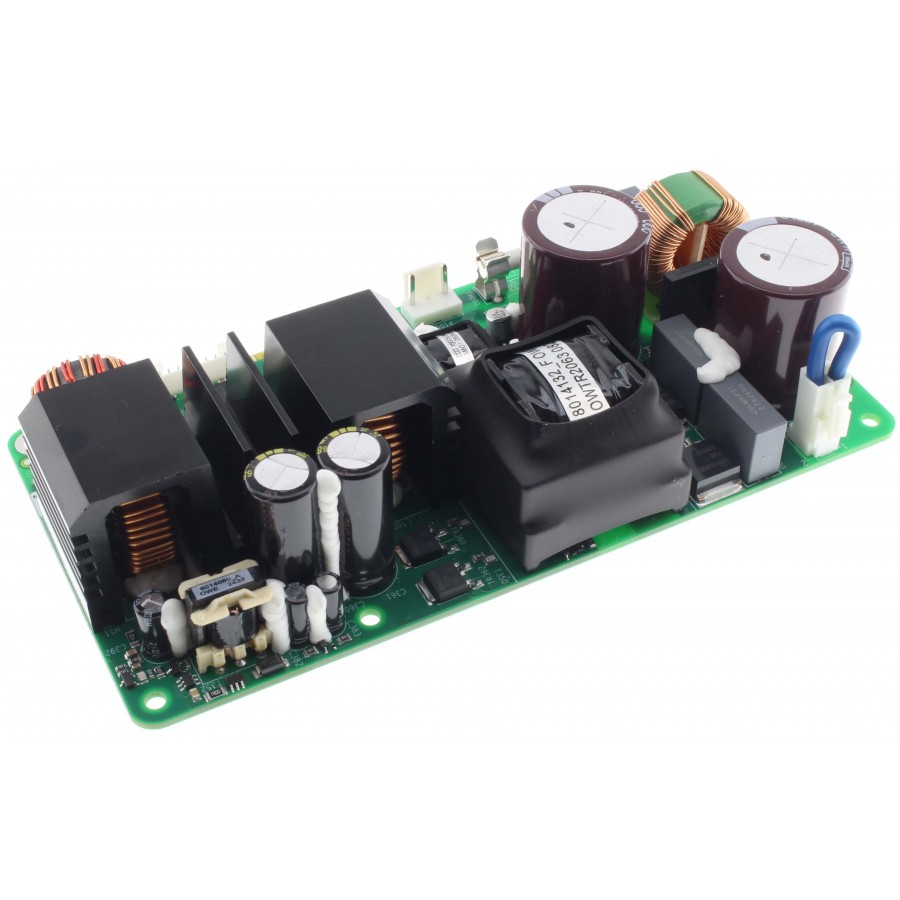

Le ICEpower 125ASX2 est un module amplificateur Class D compact pouvant fonctionner aussi bien en stéréo qu’en mono. Il est ainsi capable de délivrer une puissance de 2x125W sous 4Ω ou 1x450W sous 4Ω, tout en assurant une restitution sonore précise et détaillée. Il embarque par ailleurs son propre étage d’alimentation pour un encombrement minimum, une grande facilité d’intégration et surtout des performances de pointe. Sa sortie d’alimentation auxiliaire permettant d’alimenter des modules externes ainsi que l’élimination de tout dissipateur thermique ou blindage EMI favorise encore plus cette facilité d’implémentation du module. Il profite qui plus est d’une série de protections contre les courts-circuits, surcharges et surchauffes.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Type d’amplification | Class D |
| Canaux | Stéréo (2) / Mono (1) |
| Entrée | 1* Entrée analogique sur connecteur JST 8 pins |
| Sortie | Sortie enceintes sur connecteur JST 4 pins |
| Puissance @ SE, THD+N 1%, 20Hz-20kHz | 125W @ 4Ω 150W @ 8Ω |
| Puissance @ BTL, THD+N 1%, 20Hz-20kHz | 450W @ 4Ω |
| Puissance @ SE, THD+N 10%, 20Hz-20kHz | 150W @ 4Ω |
| Puissance @ BTL, THD+N 10%, 20Hz-20kHz | 550W @ 4Ω |
| Impédance de charge minimum | 3Ω |
| Rendement amplificateur + alimentation total max | 86% |
| Courant de sortie max | 20A |
| Plage dynamique | SE : 117dB BTL : 121dB |
| Bruit de sortie @A-Weighted | SE : 30µV BTL : 36µV |
| THD+N (1W/1kHz) | 0.003% |
| Gain | 24.3dB |
| Général | |
|---|---|
| Tension d’alimentation | 85-264VAC (tension d’entrée sélectionnable via jumper) |
| Dimensions | 160*80*32.6mm |

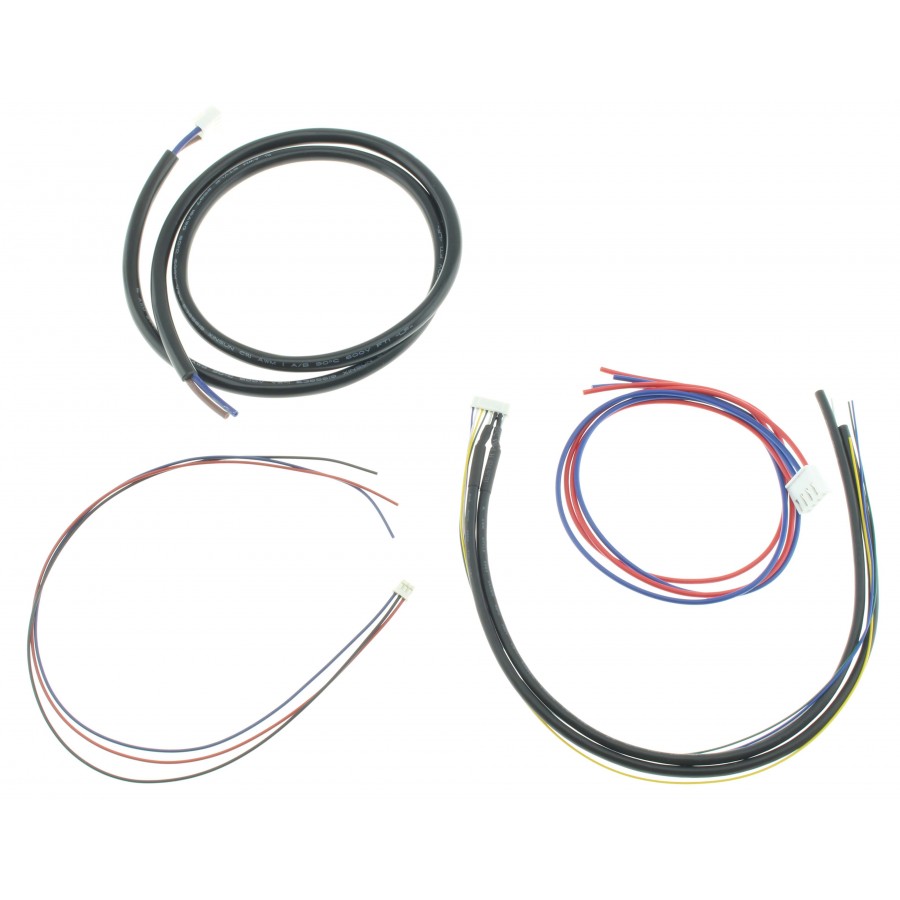

| Package | 1* ICEpower 125ASX2 Câble de branchement |
Caractéristiques
| Entrées | Connecteur PCB |
| Sorties | Connecteur PCB |
| Canaux | 2 (Stéréo) |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | NC |
| Puissance (W) | 125.0 |
| Puissance (W) | 450.0 |
Téléchargement
125ASX2 – Datasheet
Téléchargement (1.6M)
