iBasso AMP13

Module Amplificateur à Tubes Korg Nutube 6P1 pour iBasso DX300/DX320 Bleu

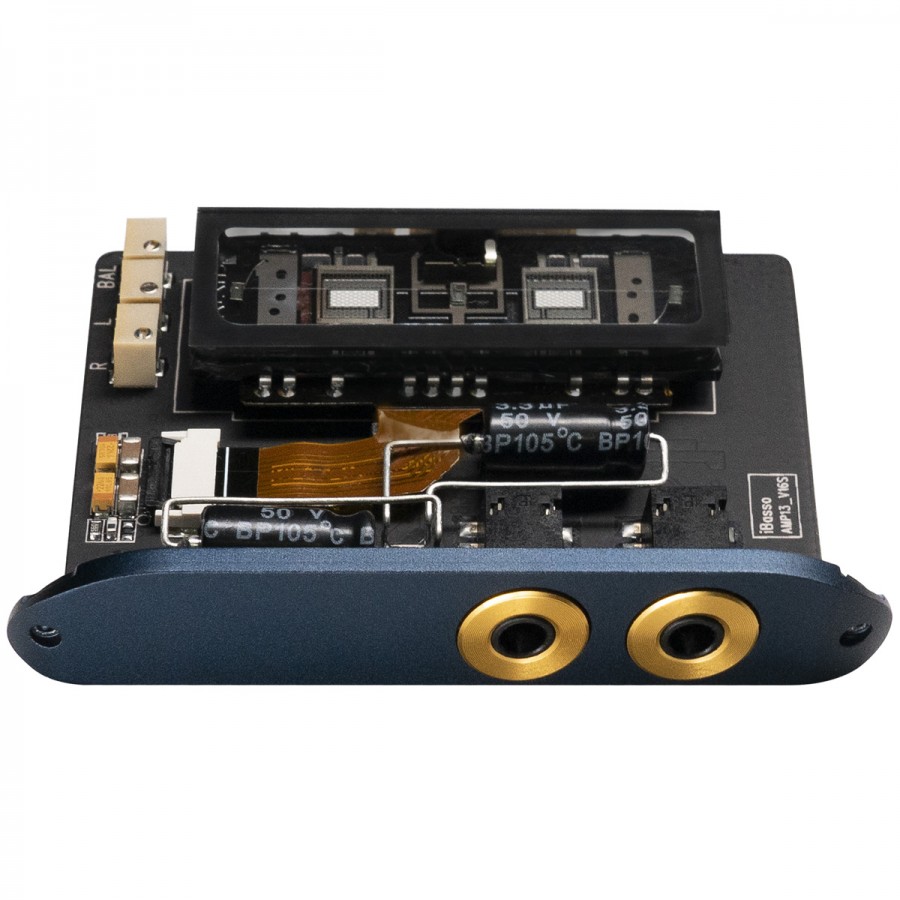

Le module iBasso AMP13 a été conçu pour fournir un système d’amplification alternatif aux baladeurs numériques iBasso DX320 et DX300. Ce système de modules d’amplification interchangeables permet de profiter d’une signature sonore différente selon les goûts de chacun. Ici, le AMP13 adopte un étage d’amplification à tubes Korg Nutube 6P1, fournissant un son doux et rond, complété par une seconde section d’amplification permettant de booster la puissance du module.

Korg Nutube 6ème Génération

Proposée par KORG et Noritake, la 6ème génération Nutube fonctionne exactement comme un tube type triode classique et offre les mêmes caractéristiques avec notamment des harmoniques très riches. De plus, le Nutube assure une plus faible consommation d’énergie, une miniaturisation conséquente et intègre des améliorations de qualité par rapport à un tube standard.

Le iBasso AMP13 complète son amplification de tension via le tube Nutube, permettant ainsi de fournir un son rond et chaud tout en assurant une excellente linéarité.

Double sorties asymétriques

Les capacités d’amplification de tension du Nutube 6P1 sont cependant limitées. Deux étages d’amplification sont nécessaire pour obtenir une puissance de sortie confortable. Ainsi, afin de profiter à la fois de la signature sonore du tube et d’une belle réserve d’énergie, le AMP13 adopte une double sortie Jack 3.5mm avec une sortie tube faible bruit et une seconde offrant plus de puissance.

Sortie tube faible bruit :

Le AMP13 utilise un amplificateur de tension Nutube 6P1. Celui-ci est suivi d’un contrôle de volume numérique et d’une amplification de courant. Cette sortie à tubes faible bruit vient directement après le premier étage d’amplification. Elle permet de profiter de manière plus importante de la signature sonore offerte par une amplification à tubes et dispose d’un excellent contrôle du bruit (2.5Vrms).

Sortie maximisée :

Cette seconde sortie passe d’abord par l’étage d’amplification Nutube et est suivie par un seconde niveau d’amplification. Elle permet ainsi au AMP13 de profiter d’une plus grande amplification de tension et courant, permettant d’accompagner la plupart des casques et écouteurs (4.1Vrms).

Trois canaux d’amplification

La sortie asymétrique des lecteurs classiques dispose en général uniquement d’une amplification sur deux canaux. Ici, pour améliorer les performances du Nutube 6P1, le AMP13 utilise une amplification à trois canaux. Un AOP OPA1622 amplifie le signal de masse de sortie, permettant une importante réduction du bruit de fond tout en améliorant la dynamique et les capacités de l’amplification à tubes.

Batterie dédiée & Alimentation DC-DC double

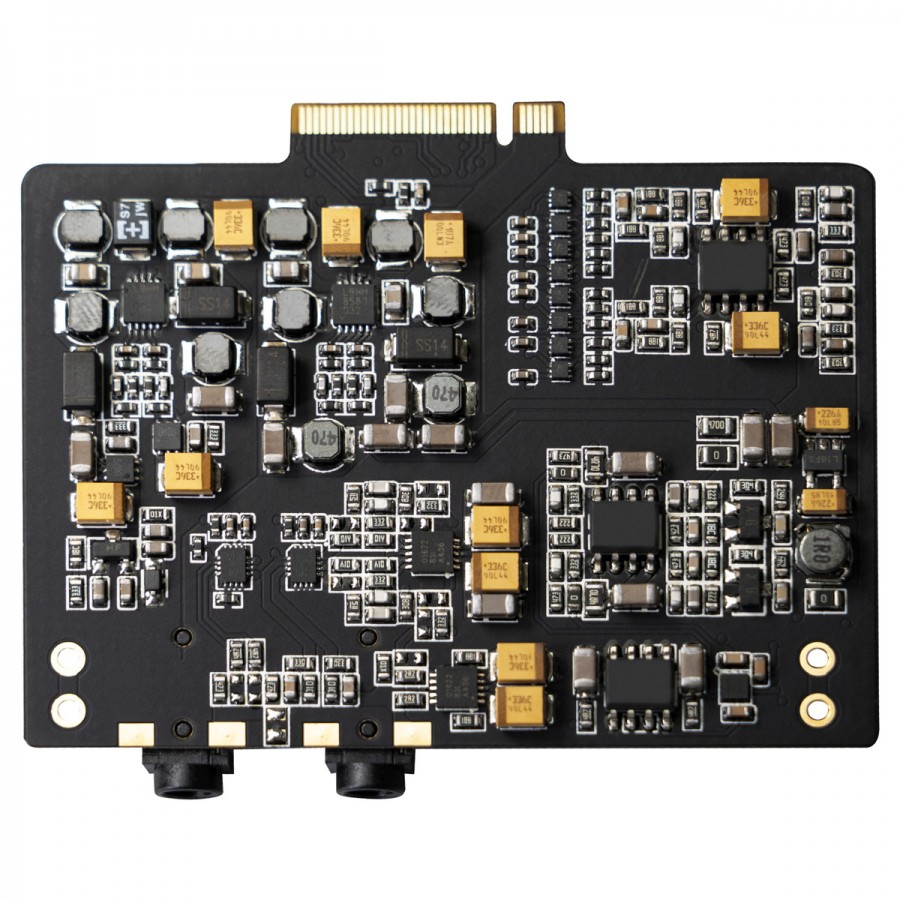

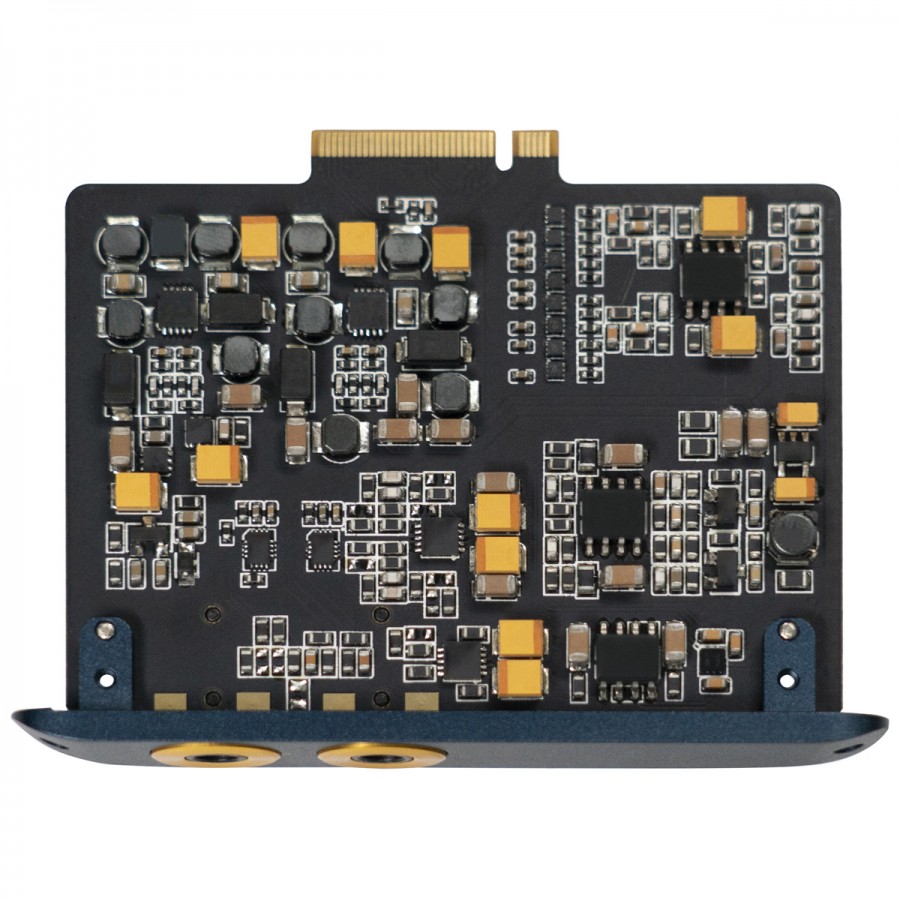

La section d’amplification des DX320/DX300 dispose de sa propre alimentation sur batterie, parfaitement adaptée pour alimenter le module AMP13. Ce dernier utilise de son côté deux puces DC-DC hautes performances de chez Linear Technologie, pour un total de quatre alimentations DC-DC. La première offre une tension de 1.8V pour la cathode, via un LDO faible bruit, la seconde fournit 21V pour l’anode du Nutube, et les deux dernières disposent d’une tension de +8V et -8V, constituant l’oscillation de tension de 16V alimentant les AOP.

Architecture optimisée

1. Transistor à effet de champ Toshiba 2SK209 pour le buffer de sortie du Nutube.
2. Masses du signal et du blindage séparées pour éviter le bruit pouvant être causé par les interférences.
3. Rétroaction négative vers le circuit d’amplification afin de réduire efficacement la distorsion et permettre une réponse en fréquence élargie.
4. En ajoutant un contrôle de volume ultra-faible bruit JRC dédié, le bruit de fond est réduit à faible volume et la transparence est améliorée.

Testé et ajusté à la main

Chaque unité de AMP13 est testée et optimisée à l’aide d’un analyseur audio AP. Trois potentiomètres multi-tours sur la carte sont calibrés et appairés par les ingénieurs afin de fournir des performances optimales. Le AMP13 apporte ainsi des hautes fréquences claires et un son globalement doux et équilibré.

Lorsque le wifi est utilisé avec cet amplificateur à tubes, la restitution sonore peut se retrouver perturbée.

Caractéristiques techniques

Spécifications
Type de produit	Amplificateur
Type d’amplification	Tubes
Tubes	Korg Nutube 6P1
Sorties	2x Jack 3.5mm
Buffer de sortie	Transistor à effet de champ Toshiba 2SK209
Compatibilité	DX320 DX300

Général
Couleur	Bleu

Caractéristiques

Entrées	NC
Sorties	Jack 3.5mm
Puce DAC / ADC	NC
Taux d’échantillonnage max	NC
