Description

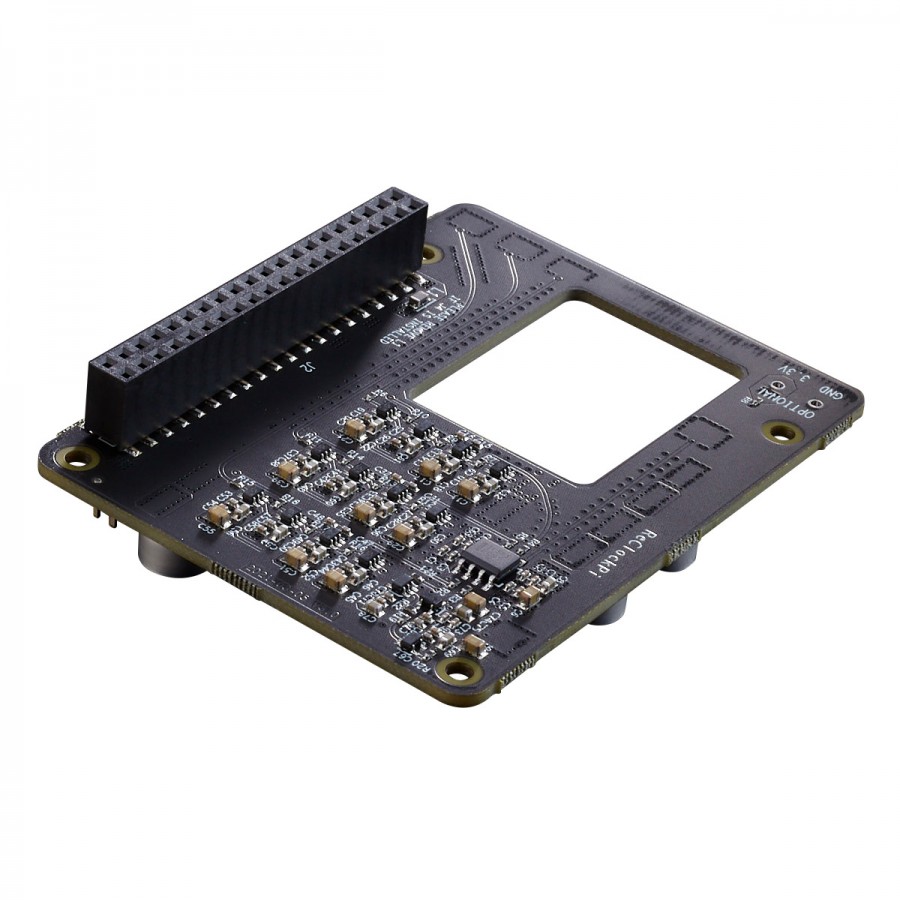

Ian Canada ReClockPi
Double ReClocker Faible Bruit / Faible Jitter I2S/DSD
Le ReClockPi de Ian Canada est un module double reclocker faible bruit et faible jitter de grande qualité. Il a été conçu pour fonctionner avec le FifoPi ou tout autre appareil audio numérique en mode synchrone, afin d’améliorer la qualité du signal I2S/DSD. Il utilise pour cela des puces logiques discrètes haute vitesse pour corriger les problèmes d’IR-Drop des reclocker multi-bit standards, pouvant résulter en du ripple à bas et haut niveaux logiques. Ainsi, le ReClockPi permet de réduire à la fois le niveau de bruit et le jitter.
Points clés :
- L’étage logique discret à double reclocking fonctionne comme un conditionneur de signaux.
- Faible bruit. Le bruit du signal de sortie sur les niveaux logiques est beaucoup plus faible que les signaux de sortie d’un re-clocker multi-bits classique.
- Faible jitter. Le jitter de la sortie I2S/DSD = jitter du MCLK + jitter additif des bascules discrètes.
- Couche de blindage indépendante au-dessus du PCB à quatre couches pour réduire le bruit EMI.
- GPIO et sorties U.FL double I2S/DSD.
- Support PCM jusqu’à 768kHz et DSD jusqu’au DSD1024.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Reclocker |
| Entrée | MCLK via U.FL GPIO |
| Sorties | I2S/DSD via U.FL MCLK/2 via U.FL GPIO |
| Taux d’échantillonnages max | PCM jusqu’à 32bit 768kHz DSD jusqu’au DSD1024 |
| Dimensions | 75 x 56.5mm |
| Entraxes | 58 x 49mm |
Caractéristiques
| Entrées | U.FL |
| Entrées | GPIO |
| Sorties | I2S |
| Sorties | U.FL |
| Sorties | GPIO |
| Puce DAC / ADC | NC |
| Taux d’échantillonnage max | DSD1024 |
| Taux d’échantillonnage max | 768kHz |
Téléchargement
ReClockPi – Notice (EN)
Téléchargement (854.16k)
