Ian Canada McFIFO

Buffer FIFO I2S/DSD Multi-Canaux

Un flux audio numérique se compose de deux parties : les données et l’horloge. De manière générale, les données ne posent pas trop de problèmes. De son côté, le signal d’horloge n’est pas parfait et introduit du jitter (ou bruit de phase). Il s’agit de la principale raison pour laquelle différentes sources audio numériques offrent un son différent, même en utilisant un même flux audio.

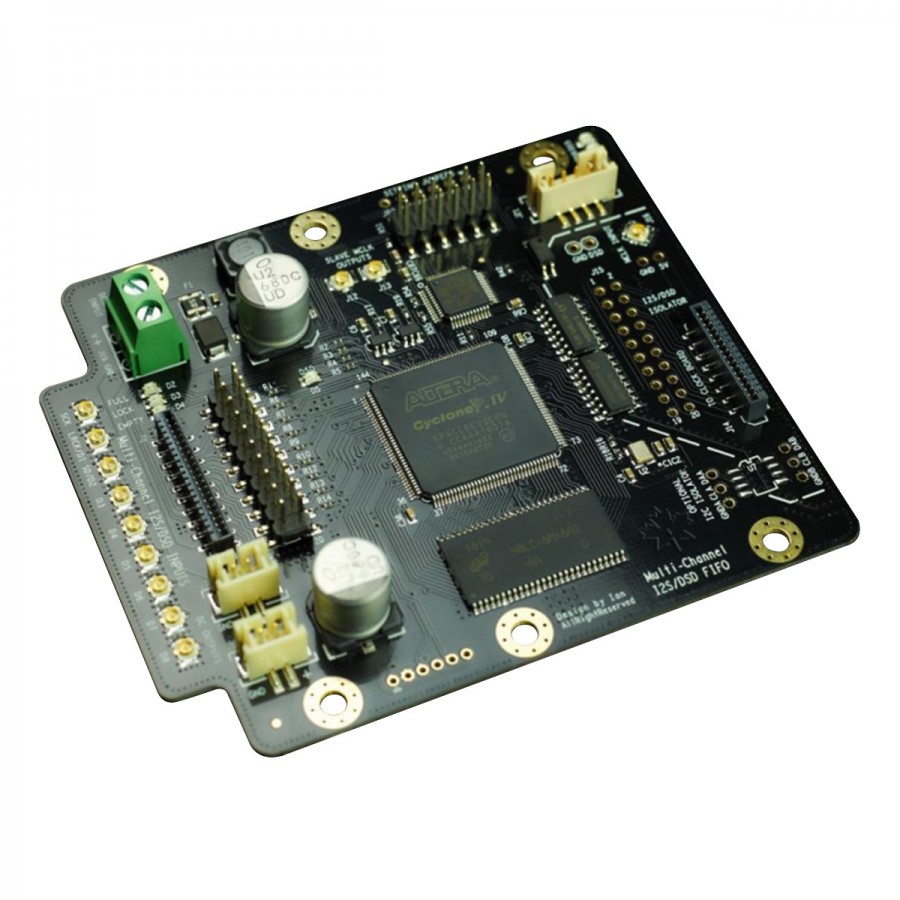

Le module Ian Canada McFIFO est un buffer FIFO I2S/DSD multi-canaux asynchrone, permettant une mise en tampon du flux audio numérique, laissant passer les données tout en isolant l’horloge pour la remplacer par un signal plus précis en provenance d’un générateur externe (vendu séparément). Si le nouveau signal d’horloge assure un plus faible bruit de phase, alors le flux audio numérique après le McFIFO offrira un jitter plus bas, améliorant de fait la qualité sonore finale.

Le McFIFO est un kit basé sur la troisième génération de buffer FIFO de Ian Canada. Associé à une horloge à faible jitter, il devient une excellente solution pour améliorer la restitution sonore d’un système audio tel qu’un home-cinéma, un filtre numérique, un système multi-DAC ou un DAC I2S/DSD stéréo.

Points clés :

• Mémoire buffer de 256Mb.
• MCLK audio jusqu’à 98.3040MHz.
• Support I2S multi-canaux de 16bit 44.1kHz à 32bit 384kHz. Support DSD multi-canaux du DSD64 jusqu’au DSD512. Détection automatique du flux audio I2S/DSD.
• 7 signaux de données pour l’I2S et 8 signaux de données pour le DSD. Possibilité d’utiliser 14 canaux en I2S et 8 canaux en DSD.
• Isolateur numérique multi-canaux intégré.
• Délai ajustable. Peut être configuré sur 0.1, 0.2, 0.4 ou 0.8 secondes à l’aide de jumpers ou via un panneau de contrôle externe (non fourni).
• Dispose à la fois d’un mode de contrôle d’horloge maître et esclave. Le MCLK peut être renvoyé vers des sources numériques telles qu’un streamer USB, un récepteur SPDIF, un Raspberry Pi…
• Peut être associé à un panneau de contrôle et écran externes (vendus séparément). Il peut s’agir d’un projet Arduino open source.
• Signal de détection DSD isolé.
• Isolateur I2S optionnel (non fourni) pour contrôle DAC.
• Fonctionne avec le module d’horloge Ian Canada McDualXO, des modules d’horloge tiers ou une horloge locale de DAC.

Caractéristiques techniques
