IAN CANADA FIFOPIMA V1.5 Reclocker Master Clock Mode pour Raspberry Pi

Certains DAC ne supportent pas 16bit / 44.1KHz à l’entrée I2S HDMI. Le FifoPiMa V1.5 intègre en plus un convertisseur matériel 16bit à 32bit sans perte pour résoudre ce problème. Plus besoin d’up-sampling logiciel.

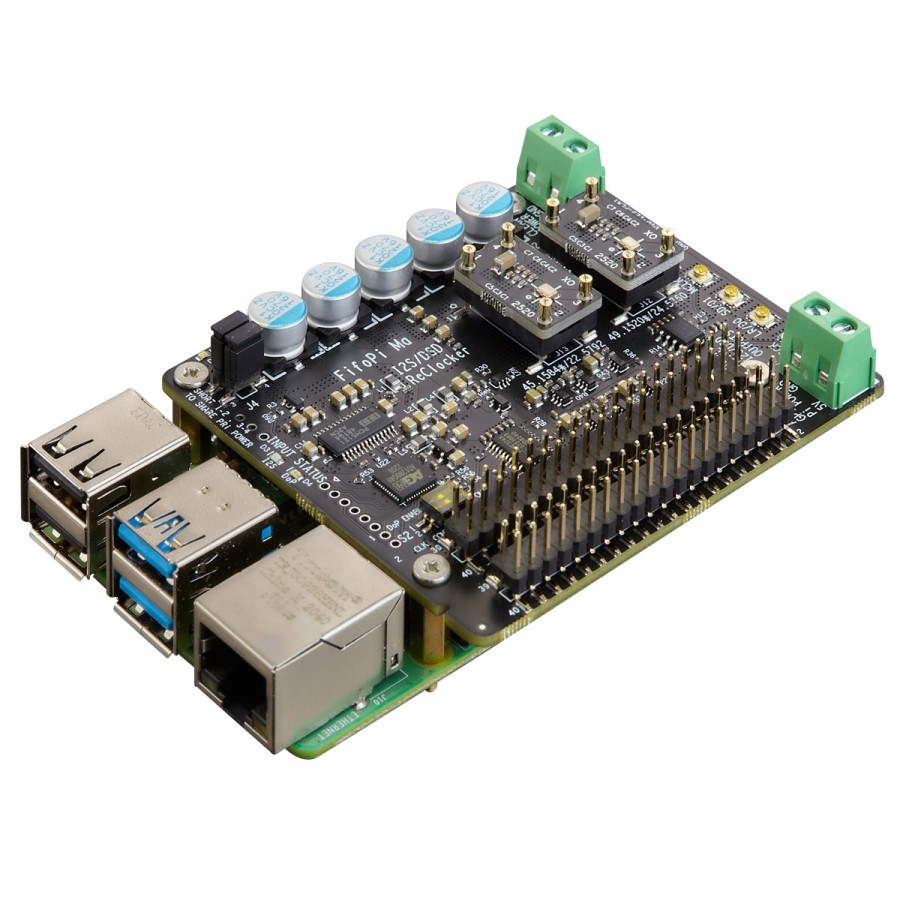

Ian Canada FifoPiMa v1.5

Reclocker Master Clock Mode pour Raspberry Pi

Le Ian Canada FifoPiMa est un reclocker I2S/DSD/DoP audiophile pour Raspberry Pi et fonctionnant en mode Master Clock. Ses fonctionnalités sont équivalentes à celles d’un FifoPiQ3 combiné à un ReclockPi. Par ailleurs, le FifoPiMa assure une ultra-faible niveau de jitter et de bruit, grâce à l’utilisation de la technologie de reclocking discret multi-étages à 1 bit de la marque. La qualité du signal de sortie du FifoPiMa est presque parfaite. Le module fonctionne ainsi parfaitement pour les streamer basés sur Raspberry Pi, pour les DAC en mode SYNC ou encore pour les DAC externes afin d’en améliorer la qualité audio. Il est également compatible avec le FifoPi Q3.
Ce module IAN CANADA FIFOPI peut fonctionner avec le driver Hifiberry DAC+ PRO sous n’importe quelle solution pour Raspberry Pi.

Points clés :

• Mode Master Clock.
• Support I2S jusqu’à 384kHz.
• Support DSD du DSD64 jusqu’au DSD128.
• Décodeur DoP intégré permettant la lecture sur Raspberry Pi de flux DSD natifs via GPIO.
• Deux horloges montées sur supports et remplaçables, supportant les fréquences 22.5792/24.5760MHz et 45.1584.49.1520MHz. Le FifoPiMa fonctionne également avec le SinePi, permettant d’utiliser des horloges sinusoïdales externes de haute qualité.
• Intègre deux étages de reclocking pour atteindre le niveau de jitter le plus bas possible.
• Technologie de reclocking discrète 1bit assurant les meilleures performances possibles en terme de bruit. La qualité du signal I2S/DSD final est presque parfaite en ce qui concerne son intégrité.
• Zéro délai.
• Deux entrées DC séparées pour fournir une alimentation propre au FifoPiMa et au Raspberry Pi via le GPIO.
• Une alimentation sur batteries LifePO4 et des supercondensateurs 3.3V peuvent être utilisés directement avec le FifoPiMa.
• Réseau de découplage optimisé pour améliorer les performances d’alimentation.
• Connecteur AUX GPIO conçu pour installer des contrôleurs DAC, un MonitorPi ou tout autre accessoire Raspberry Pi, sans affecter la qualité du signal de sortie.
• Trois groupes de sortie : connecteurs U.FL, GPIO et AUX GPIO. Chaque sortie est indépendante des autres.
• Afin d’obtenir le jitter le plus bas possible, des câbles et connectiques U.FL sont utilisés.
• Met à disposition des signaux de contrôle Mute et DSD EN pour DAC et streamer.
• Jitter MCLK = square (XO jitter^2 + 18fs^2) @ (12kHz-20MHz)
• Signaux jitter I2S/DSD = square (XO jitter^2 + 18fs^2 + flip-flop additive jitter^2) @ (12kHz-20MHz)
• Fonction DoP Pass Through.
• Bit-perfect.
• Nécessite un driver Linux standard pour fonctionner.
• Peut fonctionner avec un IsolatorPi pour disposer d’une isolation galvanique entre le FifoPiMa et le Raspberry Pi.

Module Ian Canada FifoPiMa vendu seul. Le Raspberry Pi est vendu séparément.

Téléchargement

Manuel FIFOPIMA

Téléchargement (1.28M)
