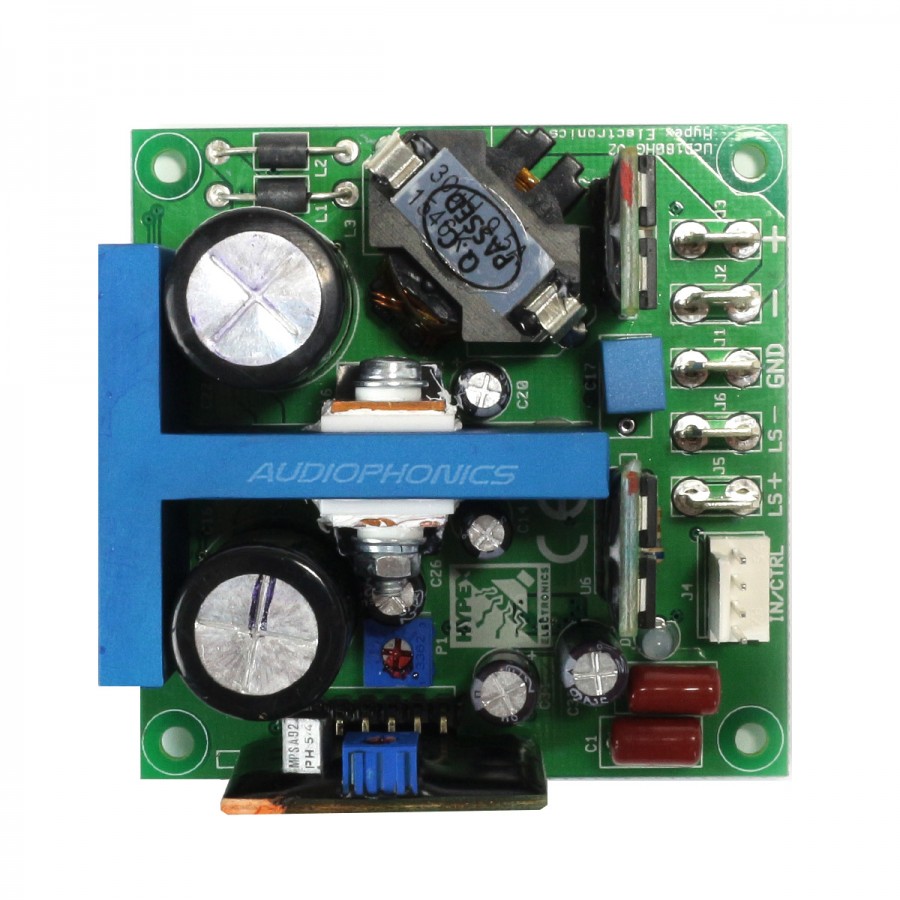

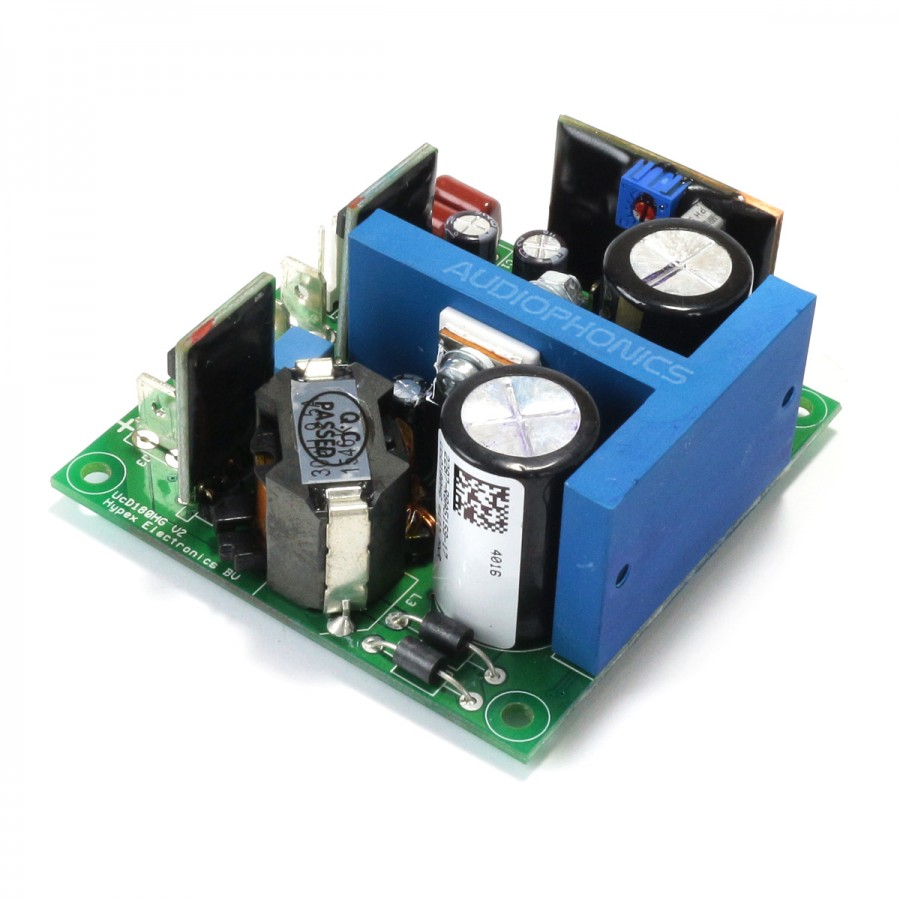

Hypex UCD180HG
Amplificateur de puissance Class D 180W
Le module UCD180HG de Hypex est un amplificateur de puissance Class D, capable de délivrer 180W et qui saura s’adapter à des systèmes très variée, jusqu’à des systèmes audio haute-fidélité, y compris pour un usage professionnel. Les caractéristiques fortes de ce module sont sa réponse plate quelque que soit la charge, sa distorsion quasiment indépendante de la fréquence et un taux de radiation EMI extrêmement faible.
Retrouvez dans l’onglet « Téléchargement » de cette page la fiche technique complète du produit.
Schéma technique
Graphiques de performances
Caractéristiques techniques
| Composants | |
|---|---|
| Condensateurs | x2 Hypex For Audio 200µF 100V |
| Régulateurs | Régulateurs HxR hautes performances |
| Version audiophile du modulateur (hacheur) | – |
| Buffer d’entrée | AOP LM4562 |
| Spécifications | |
|---|---|
| Type d’amplificateur | Amplificateur de puissance Class D |
| Puissance de sortie | 180W @ 4Ω, THD=1% 120W @ 8Ω THD=1% |
| THD+N | 0.1% @ 20Hz < f < 20kHz, Pout < Pr/2 0.008% @ 20Hz < f < 20kHz, Pout = 1W |
| Bruit | 30µ |
| Réponse en fréquence | 10Hz – 50kHz @ +0/-3dB |
| Rendement | > 92% |
| Général | |
|---|---|
| Tension d’alimentation recommandée | +/- 45V |
| Dimensions | 65 x x 65mm x 30m |
| Entraxes | 57.4 x 57.4mm |
| Poids | 110g |
Exemple de montage
Le module UCD180 est livré seul. Les autres produits utilisés dans ce montage sont vendus séparément.
Caractéristiques
| Entrées | NC |
| Sorties | Connecteur PCB |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | NC |
| Puissance (W) | 80.0 |
Téléchargement
UCD180 – Manuel utilisateur
Téléchargement (539.29k)
