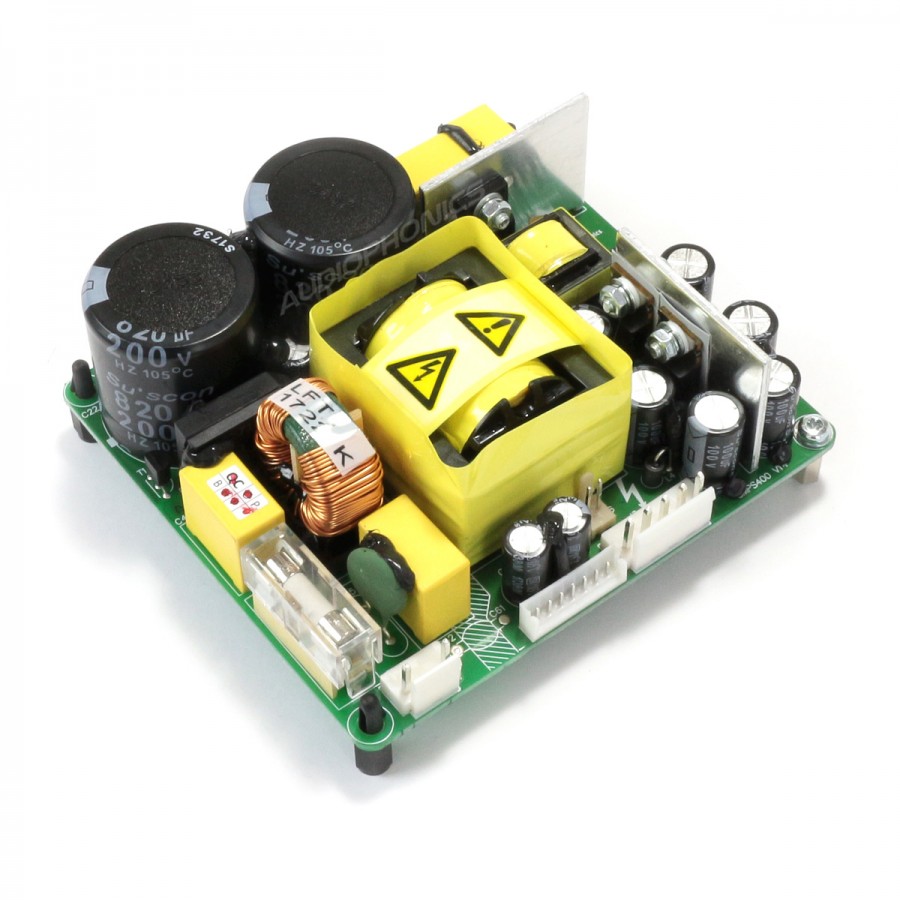

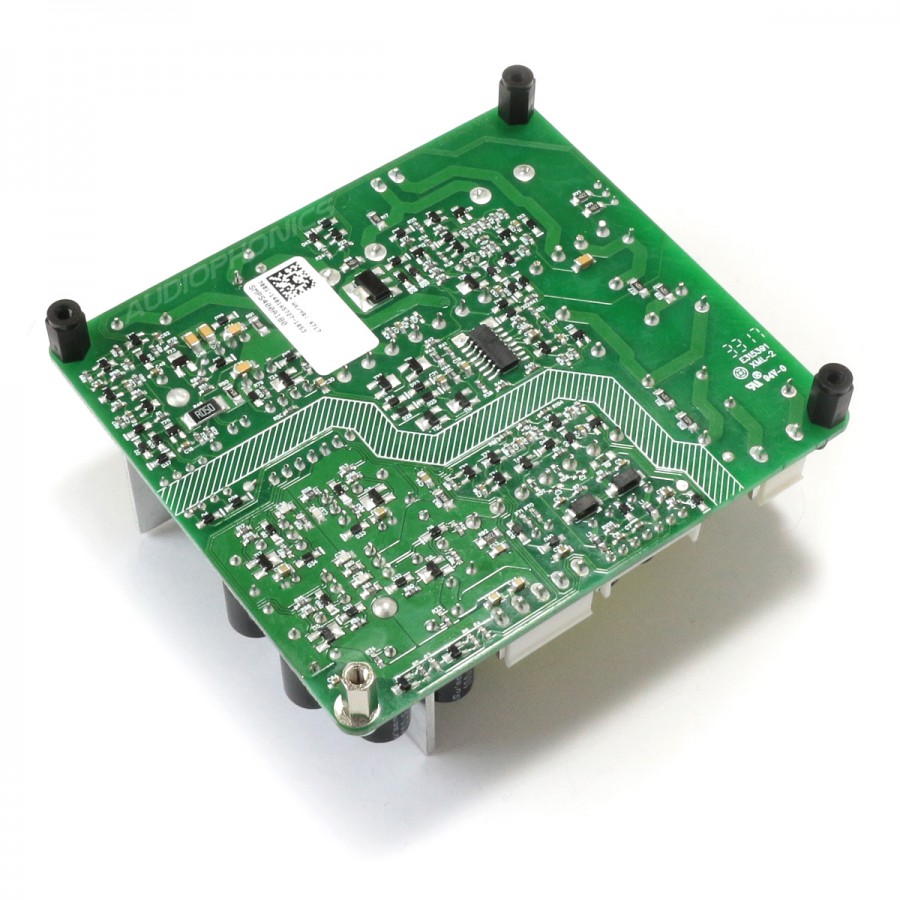

HYPEX SMPS400A180
Module d’Alimentation à Découpage 400W / 2x46V
L’alimentation à découpage SMPS400 est un modèle à très haut rendement capable de développer une puissance nominale de 400 Watts dans un encombrement extrêmement réduit.
Elle a été spécifiquement conçu et développé par HYPEX pour fournir les 2 x 46V de tension nécessaires aux fonctionnement des modules amplificateurs UcD180™ de la marque.
Existe également en version 63V à destination des modules de la série UcD400.
Vous pouvez télécharger la brochure technique des Hypex SMPS400 (en anglais) dans l’onglet « Téléchargement » de cette page.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Alimentation à très haut rendement | – |
| Voltage d’entrée ajustable | – |
| Faibles radiations EMI | – |
| Protection contre les surtensions | – |
| Voltage de sortie fixe | 2 x 46V DC |
| Plages de voltages d’entrée | 190-250V (sur secteur 220V) 95-130V (sur secteur 110V) |
| Puissance maximale | 600W |
| Puissance nominale | 400W |
| Fréquence de commutation | 100kHz |
| Général | |
|---|---|
| Dimensions | 105 x 95 x 35mm |
| Entraxes | 97mm / 87mm |
| Poids | 305g |
Les câbles visibles sur les photos ci-dessous sont optionnels, et disponibles ici : SMPS180/400 Câblage alimentation.
Caractéristiques
| Entrées | Connecteur PCB |
| Sorties | Connecteur PCB |
| Tension de sortie (V) | 46.0 |
| Courant de sortie (A) | NC |
| Tension d’entrée (V) | 130.0 |
| Tension d’entrée (V) | 210.0 |
| Tension d’entrée (V) | 240.0 |
| Tension d’entrée (V) | 95.0 |
| Tension d’entrée (V) | 230.0 |
| Tension d’entrée (V) | 110.0 |
| Tension d’entrée (V) | 200.0 |
| Tension d’entrée (V) | 220.0 |
| Tension d’entrée (V) | 250.0 |
| Tension d’entrée (V) | 120.0 |
| Tension d’entrée (V) | 100.0 |
| Tension d’entrée (V) | 190.0 |
| Type d’Alimentation | Alimentation à découpage |
