Description

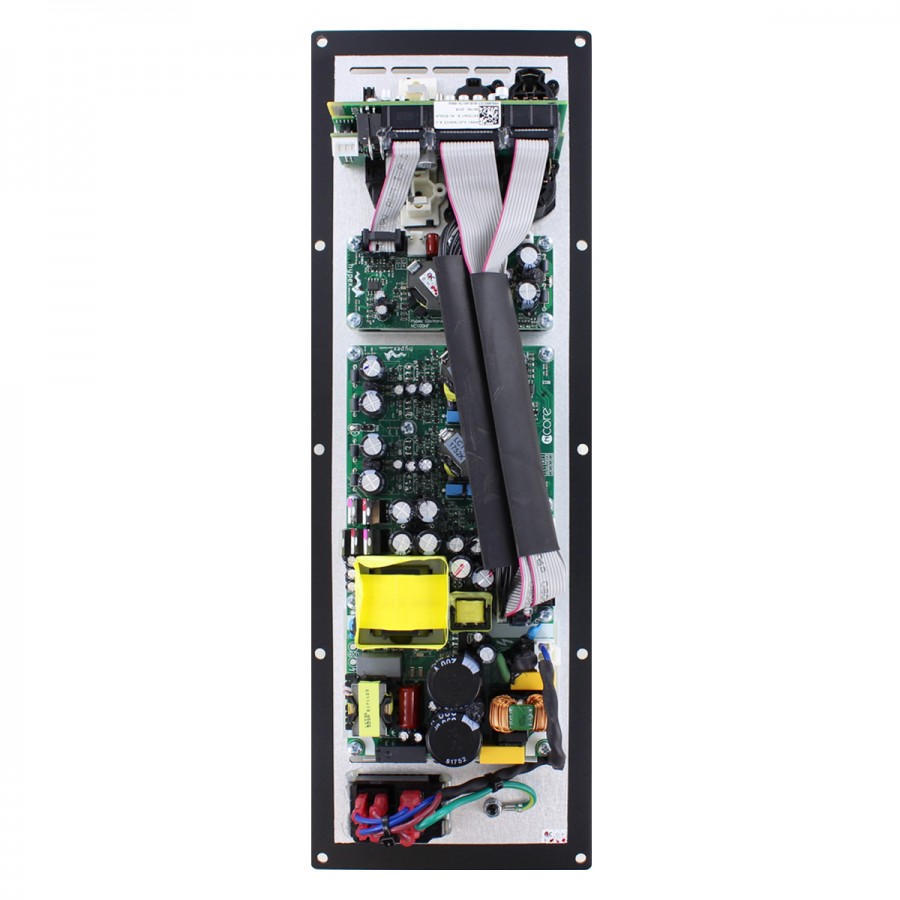

Hypex FusionAMP FA123 FIR
Module Amplificateur NCore 2x125W + 100W DSP ADAU1450 DCC AK4454 192kHz
L’amplificateur Hypex FusionAMP FA123 pourra vous permettre de concevoir une enceinte active deux ou trois voies. Celui-ci est basé sur deux modules NCore capables de développer 2x125W RMS pouvant également être bridgés pour former un amplificateur 1x250W. S’ajoute également un troisième amplificateur NCore délivrant lui 1x100W RMS pour un tweeter. Cette puissance élevée lui permet d’accompagner des hauts-parleurs ayant besoin d’une grande réserve d’énergie pour dévoiler leurs potentiels.
Connectique & autres fonctionnalités
Côté connectique, le FA123 propose une entrée et une sortie analogique symétrique au format XLR 3 pôles et une entrée asymétrique RCA Stéréo. La sortie XLR est directement reliée à l’entrée XLR et permet donc de créer une chaîne avec plusieurs FusionAMP, le nombre maximum de modules étant limité par les capacités de votre source. De la même manière, l’amplificateur dispose d’une entrée et une sortie AES, la sortie étant également directement reliée à l’entrée AES. À cela s’ajoute une entrée / sortie SPDIF Coaxial et une entrée Optique Toslink.
Ce FusionAMP FA123 intègre un DSP. Un connecteur USB permet de configurer votre amplificateur via le logiciel spécialement développé par Hypex. Ce dernier offre de nombreuses possibilités pour adapter votre amplificateur à vos besoins, comme la création de filtres personnalisés.
La façade de l’amplificateur affiche une série de 4 LED d’état. La première permet d’avertir d’un dysfonctionnement ou de l’atteinte d’une limite, afin de ne pas dégrader le matériel.
- Vert fixe : Amplificateur allumé
- Vert clignotant : Signal IR reçu
- Clignotement Vert / Rouge : Coupures sur le signal
- Clignotement vert lent : Mode muet (sortie coupée)
- Rouge fixe : Erreur DC / Fatal error, extinction de l’amplificateur
- Clignotement 1 fois par seconde : Température élevée, limitation de la sortie
- Clignotement 2 fois par seconde : Température maximum dépassée, sortie coupée
Les 3 LED suivantes, vertes, permettent simplement d’affiche le profil personnalisé sélectionné et donc en cours d’utilisation. Pour changer de profil il suffit d’effectuer un appui sur le bouton Select. Si l’amplificateur est en mode muet, alors la LED du profil sélectionné clignotera lentement.
| 1 | Entrée / Sortie analogique symétrique |
| 2 | Entrée analogique asymétrique |
| 3 | Connecteur Mini-USB pour configuration |
| 4 | LED d’état |
| 5 | Entrée / Sortie AES |
| 6 | Entrée / Sortie SPDIF Coaxial |
| 7 | Sortie Optique Toslink |
Schéma de fonctionnement
Note : Afin de protéger vos enceintes, le DSP ne dispose pas de filtre pré-configuré par le constructeur. Un filtre doit donc être paramétré et injecté en utilisant le logiciel Hypex Filter Design (HFD) pour que le FusionAMP fournisse un signal de sortie.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Amplificateur |
| Puissance | 2x125W + 100W |
| Entrées | 1x XLR Symétrique 3 pôles 1x RCA Stéréo asymétrique 1x AES 1x SPDIF Coaxial |
| Sorties | 1x XLR symétrique 3 pôles (sortie directe) 1x AES 1x SPDIF Coaxial 1x Optique Toslink |
| DSP | ADAU1450 |
| DAC | AK4454 |
| ADC | AK5554 |
| SRC | SRC4382 – Taux d’échantillonnage max : 192kHz |
| Réponse en fréquence | 20Hz – 20kHz |
| SNR AD/DA | -109dB |
| SNR DA | -111dB |
| THD+N AD/DA | -100dB @ -1dBFS |
| THD+N DA | -102.5dB @ -1dBFS |
| Général | |
|---|---|
| Dimensions | 360 x 120mm |
| Poids | 955g |
| Couleur | Noir |
Dimensions
| A | 360mm |
| B | 120mm |
| C | 55mm |
| D | 336mm |
| E | 96mm |
Caractéristiques
| Entrées | XLR |
| Entrées | RCA |
| Entrées | Coaxial SPDIF |
| Sorties | Optique Toslink |
| Sorties | Coaxial SPDIF |
| Sorties | XLR |
| Canaux | 2.1 |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | Hypex Ncore |
| Puissance (W) | 125.0 |
Téléchargement
FusionAMP – Notice (EN)
Téléchargement (3.71M)
Logiciel Hypex Filter Design
Téléchargement (7.63M)
