Description
Dayton Audio DMA90-PR
Radiateur Passif Aluminium 38Hz Ø8.9cm

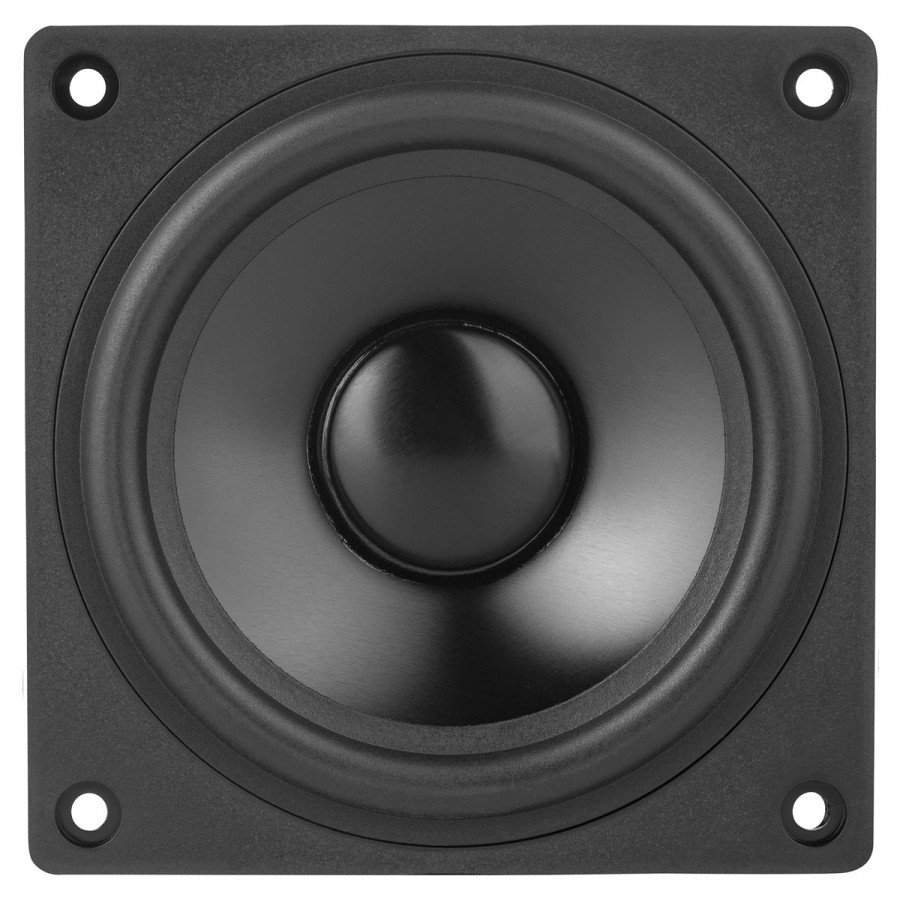

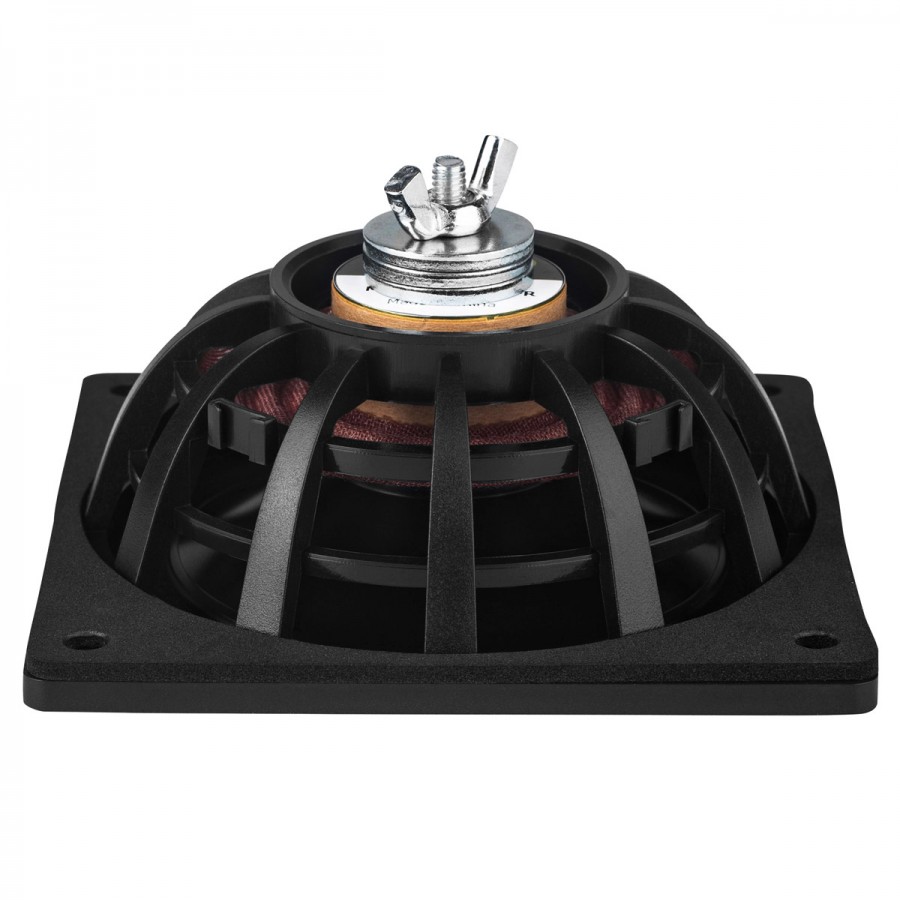

Le DMA90-PR de Dayton Audio est un radiateur passif de 8.9cm de diamètre. Il s’agit d’une excellente solution pour un regain de graves dans des enceintes au format réduit. Ce petit radiateur passif dispose de tout ce que l’on peut attendre de modèles de plus grandes tailles, avec notamment une masse ajustable, une membrane en Aluminium et une suspension en caoutchouc. Visuellement identique aux hauts-parleurs large bande de la gamme DMA de Dayton Audio, ce DMA90-PR peut également être utilisé avec n’importe quel autre haut-parleur de petite taille nécessitant un renfort dans les basses fréquences. La tige filetée et l’écrou papillon inclus à l’arrière de la membrane permettent d’ajouter facilement de la masse pour régler le radiateur passif en fonction de votre projet.
De manière générale, un radiateur passif doit disposer au moins du double de déplacement d’air (Vd) par rapport au haut-parleur / subwoofer actif du système. Pour calculer le déplacement d’air : Vd = Sd x Xmax
Fonctionnement d’un radiateur passif
Le radiateur passif (ou haut-parleur passif) s’intègre dans une caisse avec un haut-parleur actif. Ce radiateur passif, s’il peut au premier abord ressembler à un haut-parleur « classique », ne dispose en fait d’aucune partie moteur. Ainsi, on ne retrouvera pas dans sa conception de bobine, d’aimant et d’alimentation. De la même manière, il ne sera pas relié électriquement à un amplificateur de puissance.
Pour diffuser du son, le radiateur passif va utiliser les pressions et dépressions d’air induites par le haut-parleur actif dans la caisse pour faire vibrer sa membrane et restituer un son, permettant ainsi de fournir des graves profonds. Sa fréquence de résonance est déterminée par sa masse et l’air contenu dans l’enceinte. On pourra donc faire varier sur de nombreux modèles sa fréquence de résonance et l’accorder à l’enceinte en ajoutant de la masse.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Radiateur passif |
| Gamme de haut-parleur | DMA |
| Diamètre nominal | Ø8.9cm (3.5″) |
| Fréquence de résonance (Fs) | 38Hz |
| Coefficient de qualité mécanique (Qms) | 5.01 |
| Volume de la masse d’air équivalent à la compliance de l’équipage mobile (Vas) | 0.082ft³ |
| Compliance mécanique de la suspension (Cms) | 1.1mm/N |
| Masse totale en mouvement + Charge d’air sur la membrane (Mms) | 15.9g |
| Excursion linéaire max (Xmax) | 8mm |
| Surface de la membrane (Sd) | 38.5cm² |
| Matériau du saladier | Polymère |
| Matériau de la membrane | Aluminium |
| Informations de montage | |
|---|---|
| Dimensions externes totales | 89.9 x 89.9mm |
| Diamètre d’encastrement | 83.6mm |
| Profondeur | 47mm |
| Nombre de trous de fixation | 4 |
Caractéristiques
| Puissance haut-parleur (W RMS) | NC |
| Type Haut Parleur | Radiateur Passif |
| Impédance (Ω) | NC |
| Diamètre Haut Parleur (mm) | 89.0 |
| Type de membrane | Aluminium |
| Rendement / Sensibilité (dB) | NC |
| Excursion Linéaire Max (Xmax) (mm) | 8.0 |
| Fréquence la plus basse (Hz) | NC |
| Fréquence la plus haute (Hz) | NC |
