Dayton Audio DA135-8
Haut-Parleur de Grave Aluminum 30W 8 Ohm 85dB 50Hz – 15kHz Ø 13.3cm

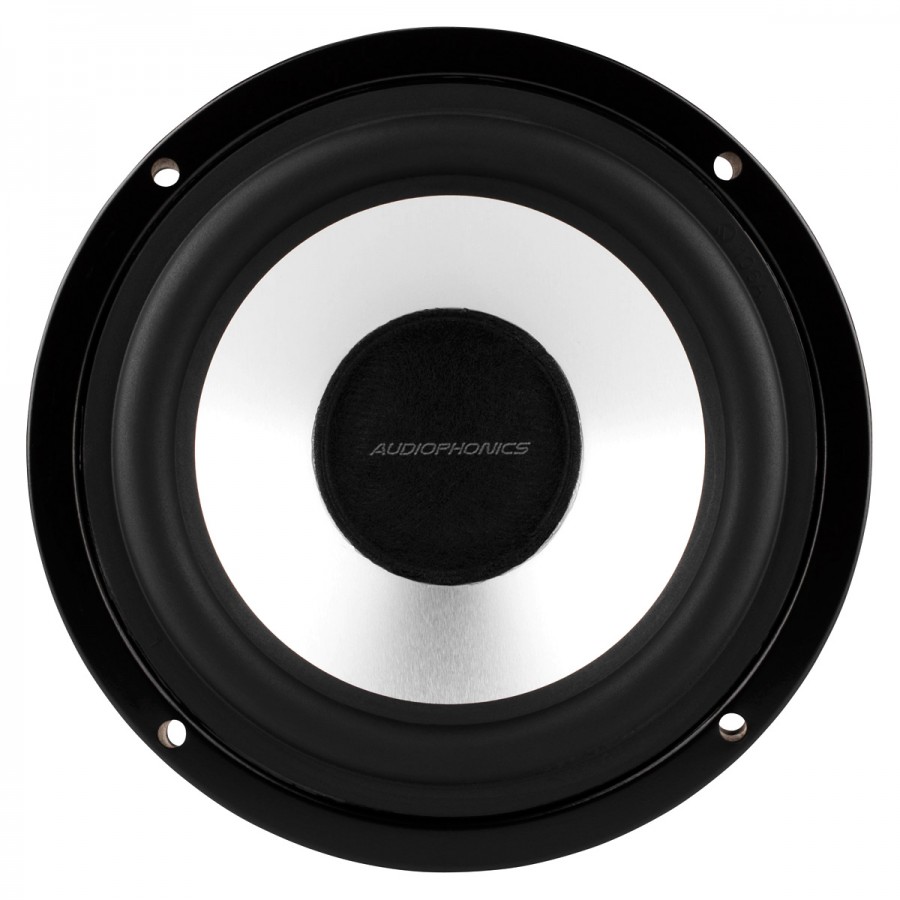

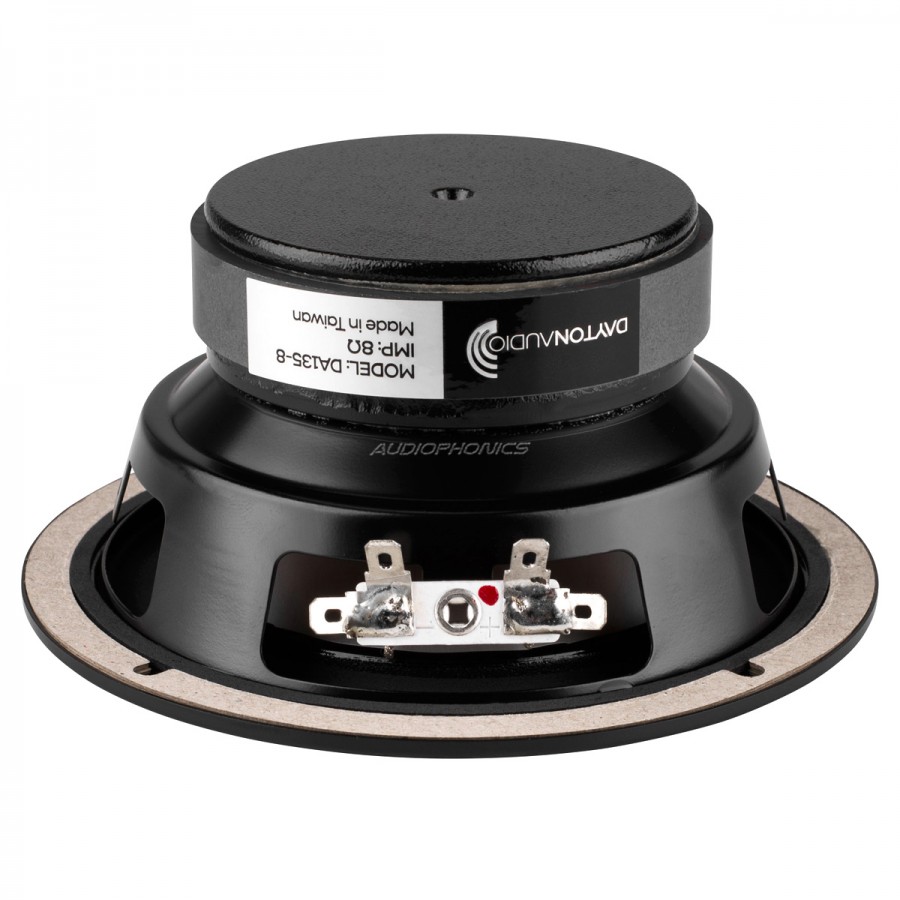

Ce haut-parleur à dôme Aluminium dispose d’un diamètre de 13.33cm (5.25″). Il est notamment composé d’une suspension en caoutchouc, d’un spider plat et d’un cache anti-poussière fait d’un matériau composite spécial. Son dôme en Aluminium offre une réponse en fréquence plate et un niveau de distorsion très faible.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Haut-Parleur de Grave |
| Diamètre nominal | 13.33cm (5.25″) |
| Puissance | RMS : 30W Max : 60W |
| Impédance | 8 Ohm |
| Réponse en fréquence | 50Hz – 15kHz |
| Sensibilité | 85dB 2.83V/1m |
| Diamètre de la bobine | 2.54cm (1″) |
| Paramètres Thiele / Small | |
|---|---|
| Fréquence de résonance (Fs) | 56.5Hz |
| Résistance DC (Re) | 6.4 Ohm |
| Inductance de la bobine (Le) | 0.97mH |
| Coefficient de qualité mécanique (Qms) | 2.31 |
| Coefficient de qualité électrique (Qes) | 0.68 |
| Coefficient de qualité totale (Qts) | 0.54 |
| Volume de la masse d’air équivalent à la compliance (Vas) | 0.26ft³ |
| Compliance mécanique de la suspension (Cms) | 0.93mm/N |
| Facteur de force (BL) | 5.32Tm |
| Masse totale en mouvement + charge d’air (Mms) | 8.54g |
| Excursion linéaire max (Xmax) | 3mm |
| Surface de la membrane (Sd) | 75.4cm² |
| Matériaux | |
|---|---|
| Matériau de la membrane | Aluminium |
| Matériau de la suspension | Caoutchouc |
| Matériau du fil de la bobine | Cuivre |
| Entrefer | Aluminium |
| Matériau saladier | Acier |
| Matériau aimant | Ferrite |
| Informations de montage | |
|---|---|
| Diamètre externe total | 13.49cm (5.31″) |
| Diamètre d’encastrement | 11.15cm (4.39″) |
| Profondeur | 6.3cm (2.48″) |
| Diamètre cercle de boulonnage | 12.6cm (4.96″) |
| Nombre de trous de fixation | 4 |
| Dimensions de caisse optimales | |
|---|---|
| Volume caisse fermée | 0.16ft³ |
| F3 caisse fermée | 89Hz |
| Volume caisse ouverte | 0.47ft³ |
| F3 caisse ouverte | 44Hz |
Caractéristiques
| Puissance haut-parleur (W RMS) | 30.0 |
| Type Haut Parleur | Bas Médium |
| Type Haut Parleur | Grave (Woofer) |
| Impédance (Ω) | 8 |
| Diamètre Haut Parleur (mm) | 133.0 |
| Type de membrane | Aluminium |
| Rendement / Sensibilité (dB) | 85.0 |
| Excursion Linéaire Max (Xmax) (mm) | 3.0 |
| Fréquence la plus basse (Hz) | 50 |
| Fréquence la plus haute (Hz) | 15000 |
Téléchargement
DA135-8 – Datasheet
Téléchargement (247.04k)
