CONNEX SMPS300REh Module d’Alimentation à Découpage 300W / +/-30V stock limité

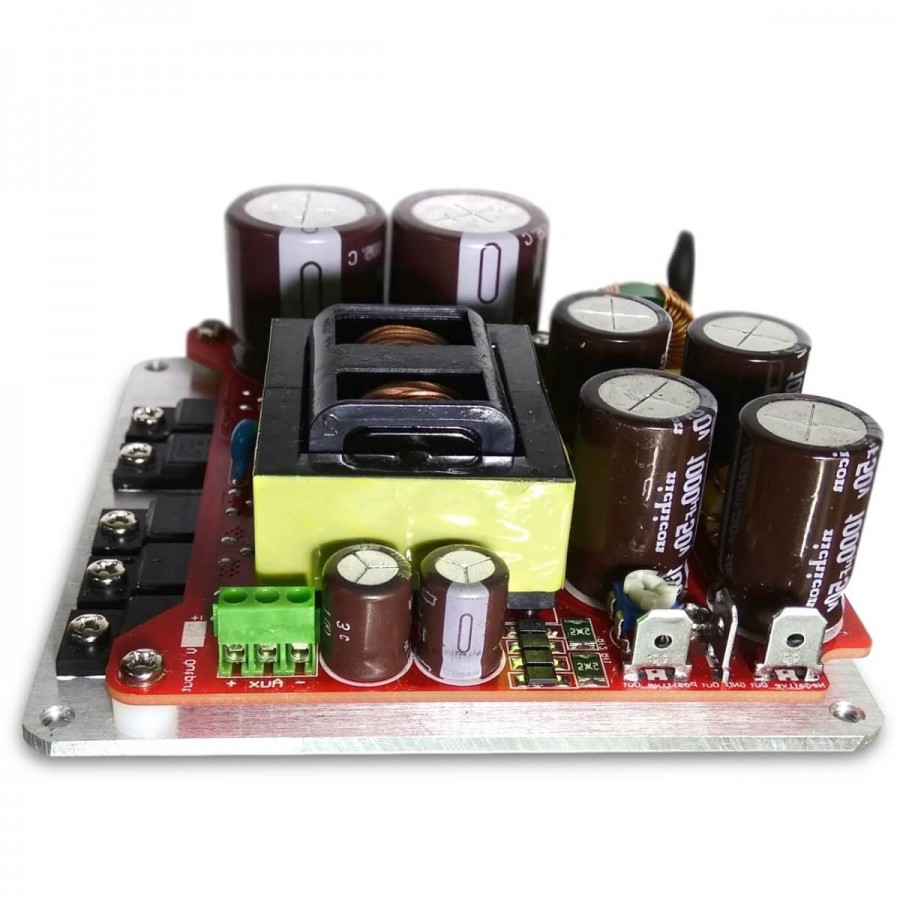

Connex SMPS300REh

SMPS300REh est un module d’alimentation à découpage conçu pour les amplificateurs audio nécessitant des puissances importantes sur des périodes prolongées. Il reprend la technologie des SMPS300RE avec un système de refroidissement plus performant et un rendement accru. Cela lui permet d’alimenter efficacement des amplificateurs high-end exigeants (Class A / Class AB ou même Class D exploités dans des cas spécifiques).
L’alimentation exploite une technologie demi-pont à résonnance LLC capable de développer 300W en continu et 350 en crète.
Sa conception possède la particularité de partager la plaque de refroidissement entre les unités de découpage et le pont de diodes. Lorsque le module est correctement intégré au sein d’un boîtier conducteur thermique et tant que les contraintes thermiques restent sous contrôle, l’alimentation est capable de délivrer un courant véritablement continu sans causer d’effet de pulsation suceptible de polluer le signal.
La carte SMPS300RE intègre une protection contre les surintensités qui limite le courant de sortie à environ 130% de la puissance crête maximum, soit environ 400W. Cette alimentation est adaptée à la fois pour les amplificateurs classe AB et classe D / T.
Le montant des EMI est moindre que n’importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.
Le SPMS300RAh possède une sortie différentielle et conviendra idéalement avec un circuit articulé autour de plusieurs modules mono.

SMPS R

Les SMPS de classe R désignent des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en classe A/B ou D, les SMPS R se caractérisent par leur rapport qualités prix.

Avertissement vis-à-vis des condensateurs

Parce que cette alimentation cherche à proposer les meilleures performances dans un format extrêmement compact, les composants électroniques sont choisis spécifiquement pour leur capacité à répondre à ce type d’usage en fonction des paramètres de tension et de puissance.
Aussi, il est déconseillé de remplacer les condensateurs, même avec des références jugées « plus adaptées » pour des critères audio. Ces dernières ne seront en effet pas nécessairement adaptées aux contraintes d’espace et de dissipation propres au circuit, ce qui peut dégrader considérablement le signal et user prématurément le matériel.

Caractéristiques
