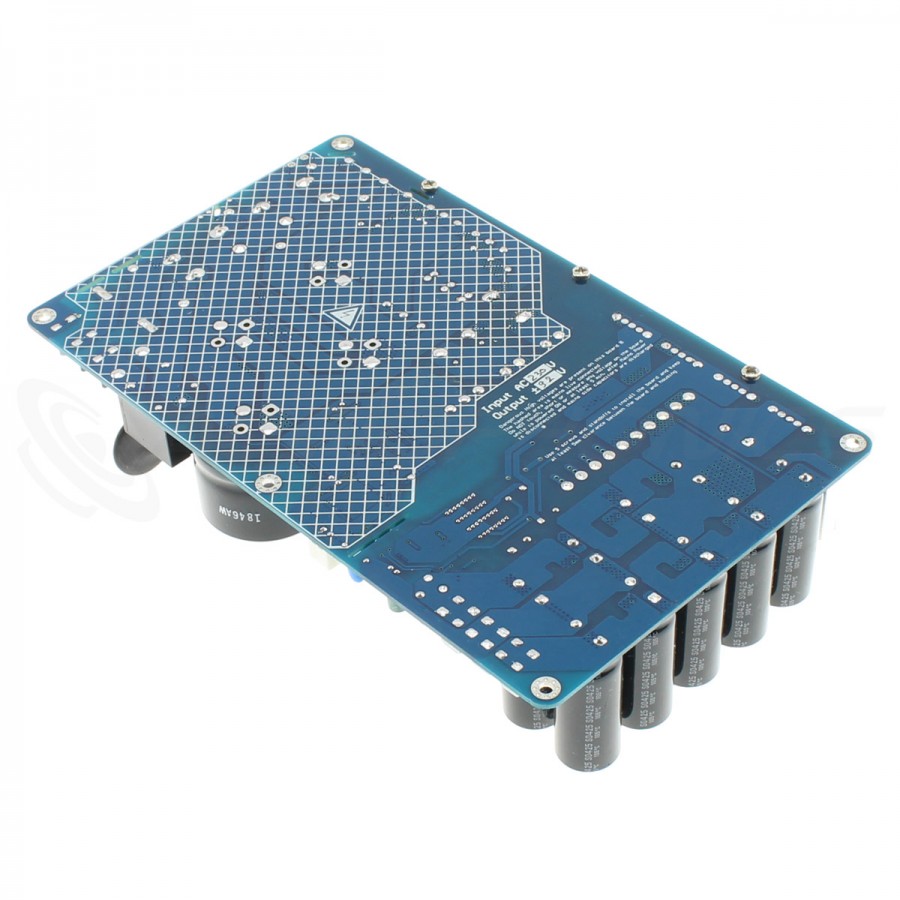

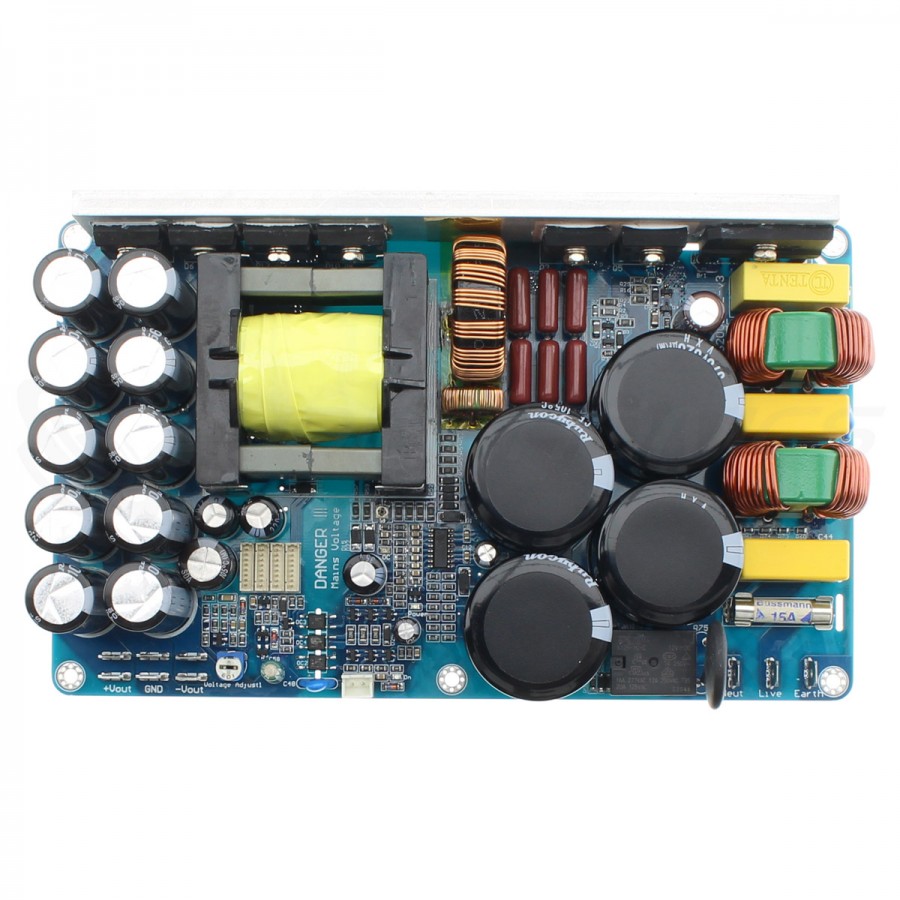

Connex SMPS2000RxE
Module d’alimentation à découpage 2000W +/-92V
L’alimentation à découpage SMPS2000RxE est un modèle à très haut rendement capable de développer une puissance nominale de 2000 Watts dans un encombrement extrêmement réduit. Cette alimentation est capable de délivrer 2000W de puissance continue et jusqu’à 2600W en crête avec un dissipateur thermique adapté. Elle peut être configurée pour une tension de sortie double de +/-40V à +/-180V (sur demande). La version livrée est une +/-92V.
Les tensions de sortie disponibles sont réglables d’environ 10%. La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement. Le montant des EMI est moindre que n’importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.
Sa petite taille son poids considérablement réduit, permettent d’installer le SMPS2000R quasiment partout. La SMPS2000RxE intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance crête maximum, soit environ 2600W. Cette alimentation est adapté à la fois pour les amplificateurs classe AB et classe D / T.
Signification des termes R, RE, RS et RxE sur les alimentations SMPS
QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en classe A/B ou D, les SMPS R se caractérisent par leur rapport qualités prix.
RE : Des alimentations SMPS avec sorties différentiel et multiple voltage à filtre par résonnant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classique. (Convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092).
RS : Des alimentations SMPS proche des RE mais à « Single Rail Output » à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classiques.
RxE : Le haut de gamme des SMPS 600, 800W et 2000W comportant les filtres résonnant LLC dernières générations (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en classe D haut de gamme (IRS2092,HYPEX, CXD). Peut aussi convenir pour des amplificateurs en classe A/B classique.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’alimentation à découpage |
| Puissance | 2000W |
| Tension sortie principale | ±92V (min. ±88V / max. ±96V) |
| Tension sortie auxiliaire | Min. ±16.5V Max. ±20V |
| Tension d’entrée | 196-254V |
| Courant sortie principale | Nominal : 10.8A Crête : 14.3A |
| Courant sortie auxiliaire | Nominal : 0.2A Crête : 0.5A |
| Rendement @ 40-60% de charge | 120V: 95.4% 230V: 96.1% |
| Général | |
|---|---|
| Dimensions | 200 x 120 x 42mm |
| Poids | 880g |
Caractéristiques
| Entrées | Connecteur PCB |
| Sorties | Connecteur PCB |
| Tension de sortie (V) | 92.0 |
| Tension de sortie (V) | 20.0 |
| Tension de sortie (V) | 16.5 |
| Courant de sortie (A) | NC |
| Tension d’entrée (V) | 200.0 |
| Tension d’entrée (V) | 250.0 |
| Tension d’entrée (V) | 110.0 |
| Tension d’entrée (V) | 230.0 |
| Tension d’entrée (V) | 220.0 |
| Tension d’entrée (V) | 100.0 |
| Tension d’entrée (V) | 125.0 |
| Tension d’entrée (V) | 120.0 |
| Type d’Alimentation | Alimentation à découpage |
Téléchargement
SMPS2000RxE
Fiche technique
Téléchargement (1.06M)
