CONNEX SMPS2000RXE Module d’Alimentation à Découpage 2000W +/-70V vente flash

SMPS2000RXE

Module d’Alimentation à Découpage 2000W +/-70V

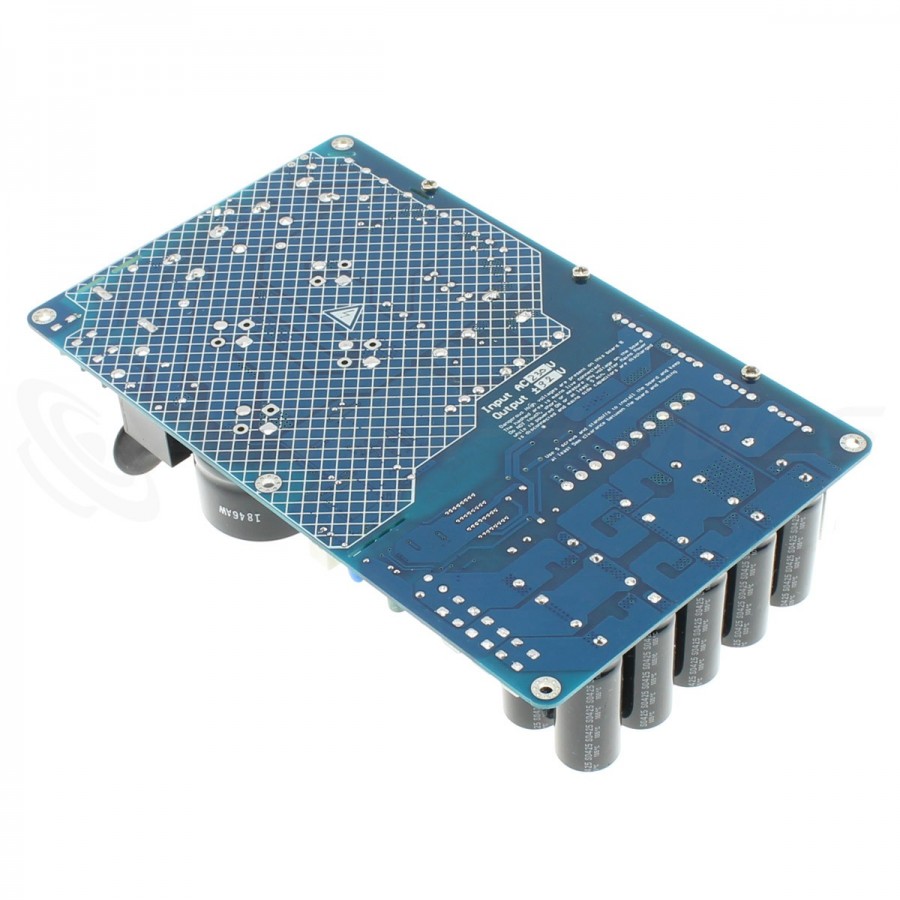

L’alimentation à découpage SMPS2000RXE est un modèle à très haut rendement capable de développer une puissance nominale de 2000W dans un encombrement extrêmement réduit. Cette alimentation est capable de délivrer 2000W de puissance continue et jusqu’à 2400W en crête avec un dissipateur thermique adapté. La version livrée dispose d’une tension de sortie de +/-70V.

La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et les diodes de redressement. Les EMI (interférences électromagnétiques) sont moindre que pour n’importe quelle alimentation classique et pourrait être comparé à une alimentation linéaire régulée.

Sa petite taille et son poids considérablement réduit permettent d’installer la SMPS2000RXE quasiment partout. De plus, cette alimentation intègre une protection contre les surintensités qui limite le courant de sortie à environ 130% de la puissance crête maximum, soit environ 2400W. Cette alimentation est adaptée à la fois pour les amplificateurs Class AB mais aussi Class D/T.

Signification des termes R, RE, RS et RxE pour les alimentations SMPS :

• QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en Class AB ou D. Les SMPS R se caractérisent par leur bon rapport qualité / prix.
• RE : Des alimentations SMPS avec sorties différentielles et multiples voltages à filtre par résonance, comportant un filtre LLC avec filtre EMI faible bruit (et filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en Class AB ou D/T. Remplace avantageusement des alimentations linéaires classiques (convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092…).
• RS : Des alimentations SMPS proches des RE mais avec Single Rail Output à filtre résonant, comportant un filtre LLC avec filtre EMI faible bruit (et filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en Class AB ou D/T. Remplace avantageusement des alimentations linéaires classiques.
• RxE : Le haut de gamme des SMPS 600W, 800W et 2000W comportant les filtres résonant LLC dernières générations (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en Class D high end (IRS2092, Hypex, CXD…). Peut aussi convenir pour des amplificateurs en Class AB classiques.

Caractéristiques techniques

Caractéristiques
