CONNEX SMPS2000RxE Module d’Alimentation à Découpage 2000W +/-55V

Connex SMPS2000RxE

Module d’Alimentation à Découpage 2000W +-55V

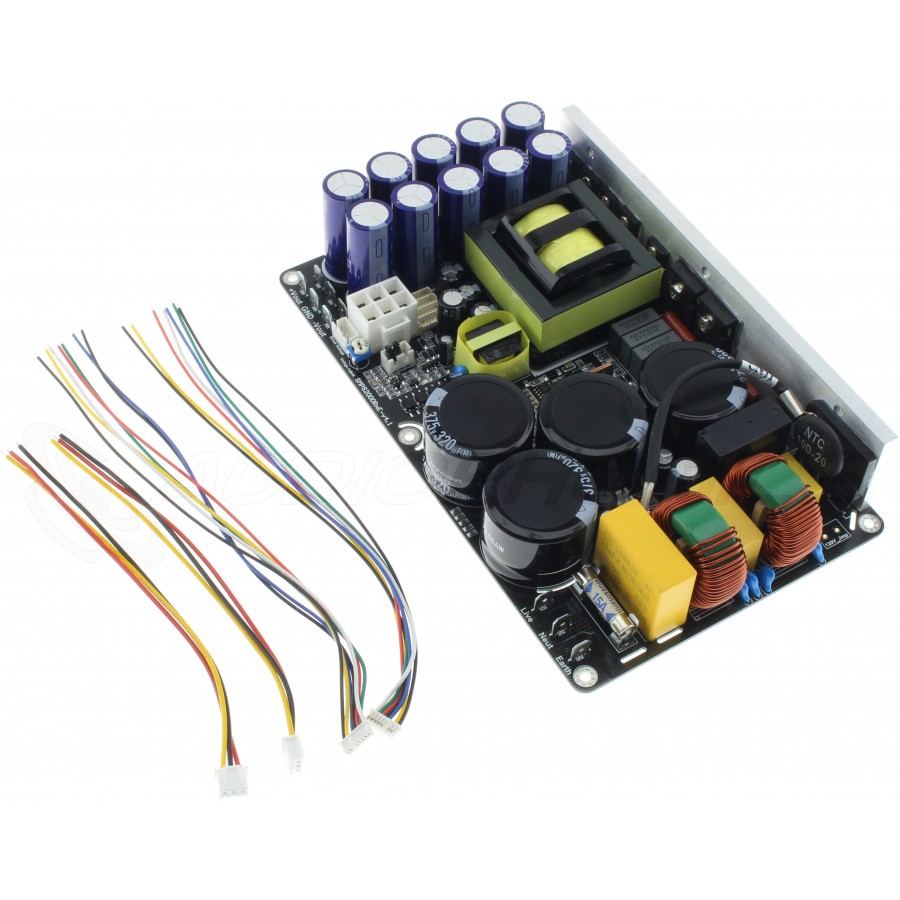

L’alimentation à découpage SMPS2000RxE est un modèle à très haut rendement capable de développer une puissance nominale de 2000W pour un encombrement réduit. Celle-ci pourra donc délivrer 2000W de puissance en continue et jusqu’à 2600W en crête. Le modèle livré délivre en sortie +-55V.

La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et les diodes de redressement. Le montant des EMI est plus faible que sur n’importe quelle alimentation classique et celle-ci pourrait être comparée à une alimentation linéaire régulée. Sa petite taille et son poids considérablement réduit permettent d’installer le SMPS2000RxE dans de nombreux boîtiers.

Par ailleurs, le module intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance de crête maximum, soit environ 2600W. Cette alimentation est adaptée à le fois pour les amplificateurs Class AB et Class D/T.

Pinout connecteur alimentation et sortie Driver Voltage

Version 4

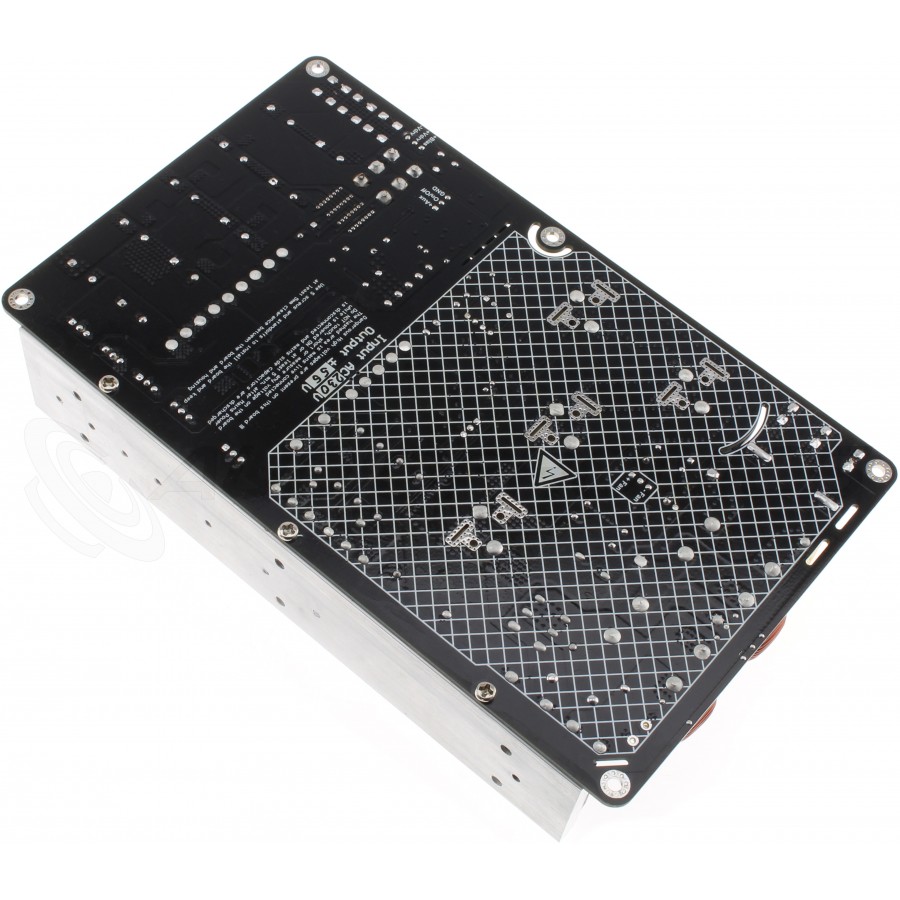

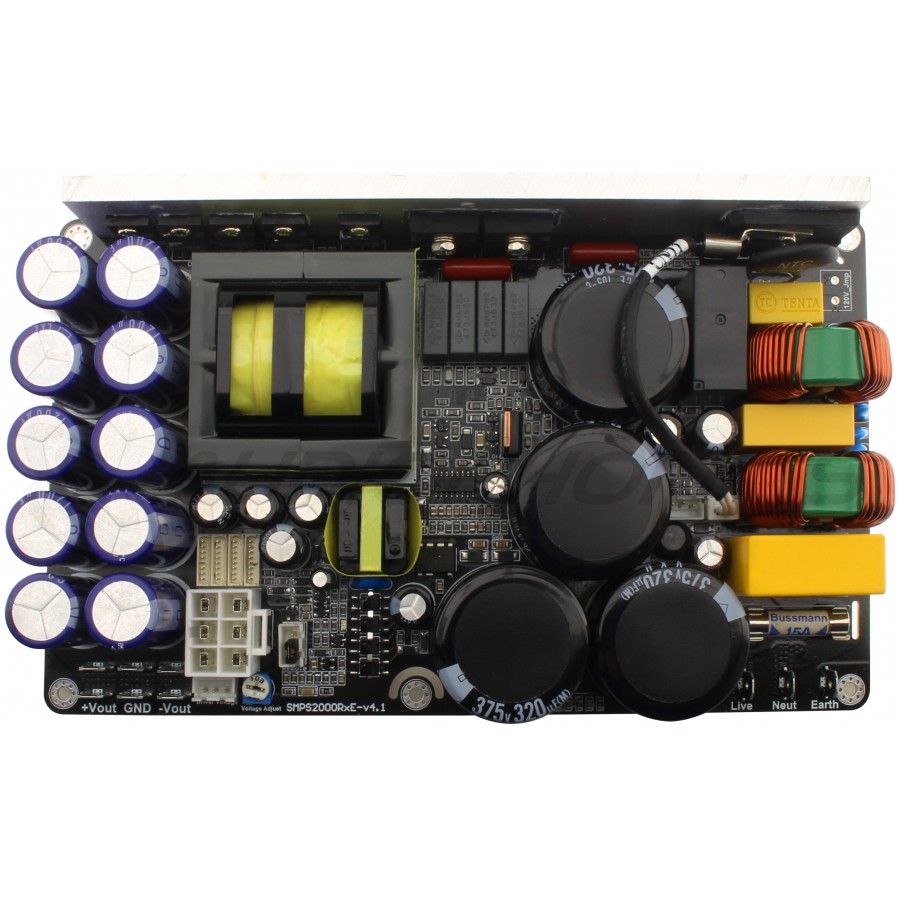

La version 4 du module SMPS2000RxE présente un bruit EMI encore plus faible et une disposition améliorée par rapport à la précédente version. Une alimentation de veille capable de fournir 12V 800mA indépendamment et une fonction de mise en marche et d’arrêt à distance ont été ajoutées. La version 4 utilise un transformateur bobiné divisé et un circuit imprimé de couleur noire.

Significations des sigles sur les alimentations SMPS

QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en Class AB ou D. Les SMPS R se caractérisent par leur très bon rapport qualité/prix.

RE : Des alimentations SMPS avec sorties différentielles et multiples voltages à filtre par résonnance, comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple). Convient pour des amplificateurs haut de gamme en Class AB, D ou T. Remplace avantageusement des alimentations linéaires classiques. (Convient en général pour des amplifciateurs TA2022, TDA8920, TDA8950, IRS2092).

RS : Des alimentations SMPS proche des RE mais à Single Rail Output à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple). Convient pour des amplificateurs haut de gamme en Class AB, D ou T. Templace avantageusement des alimentations linéaires classiques.

RXE : Le haut de gamme des SMPS 600W, 800W et 2000W comportant les filtres résonnants LLC dernière génération (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en Class D haut de gamme (IRS2092, Hypex, CXD). Peut aussi convenir pour des amplificateurs en Class AB classique.

Caractéristiques techniques

Spécifications
Type d’alimentation	Alimentation à découpage
Tension de sortie	+-55V
Tension d’entrée	230V
Sortie auxiliaire	+-15V
Alimentation à très haut rendement	–
Faibles radiations électromagnétiques EMI	–
Système de protection avancé	–
Puissance maximale	2600W
Puissance nominale	2000W

Général
Dimensions	120 x 200 x 40mm
Poids	Environ 900g

Caractéristiques

Entrées	Connecteur PCB
Sorties	Connecteur PCB
Tension de sortie (V)	55.0
Tension de sortie (V)	15.0
Courant de sortie (A)	NC
Tension d’entrée (V)	230.0
Type d’Alimentation	Alimentation à découpage

Téléchargement

SMPS2000RxE – Datasheet

Téléchargement (766.18k)

---
