Description

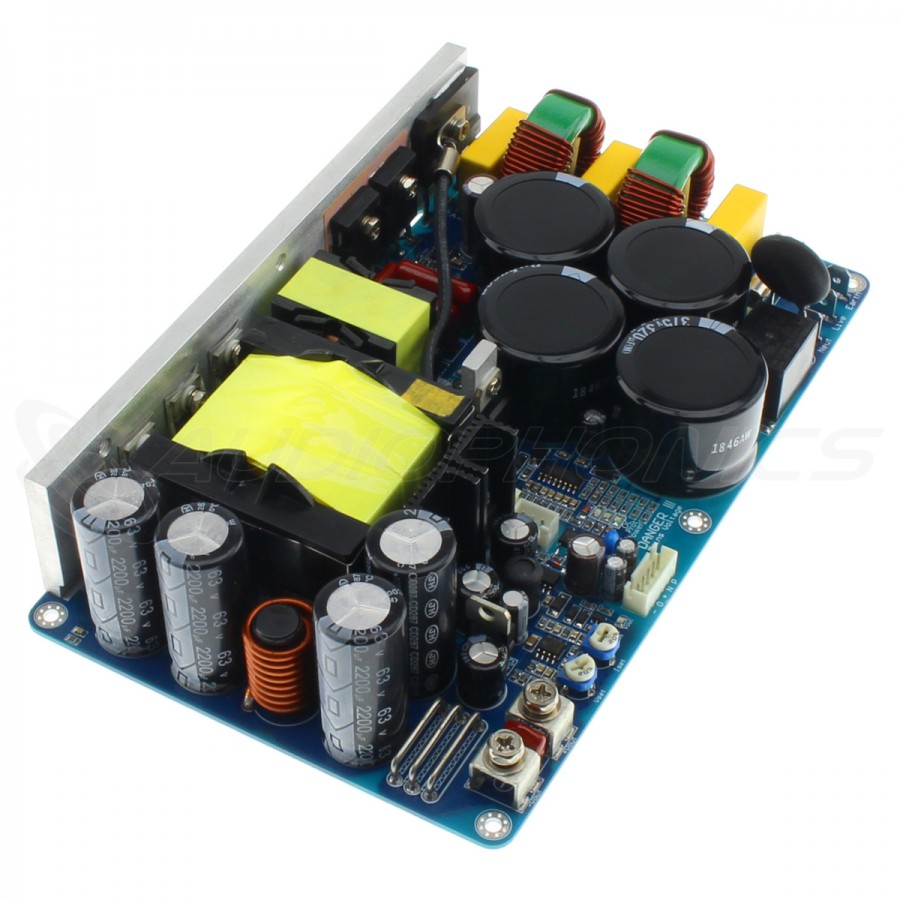

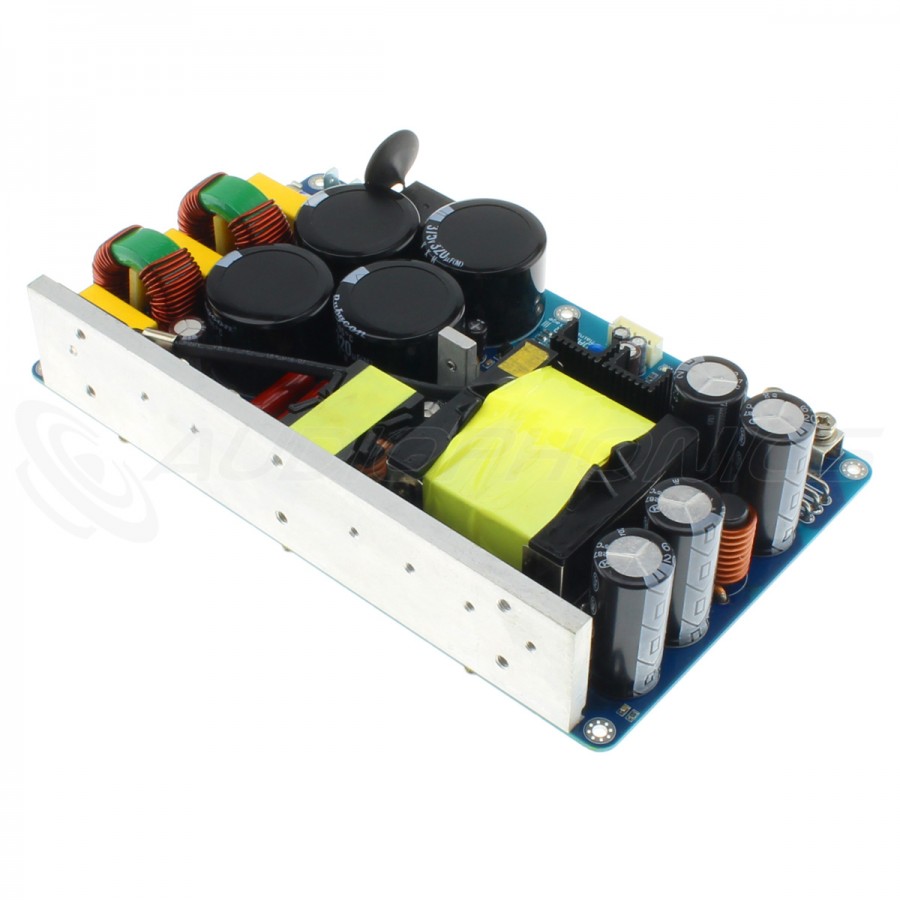

Connex SMPS2000RS
Module d’Alimentation à Découpage 2000W 48V
L’alimentation à découpage SMPS2000RS est un modèle à très haut rendement capable de développer une puissance nominale de 2000W pour un encombrement réduit. Celle-ci pourra donc délivrer 2000W de puissance en continue et jusqu’à 2600W en crête avec un dissipateur thermique adapté. Le modèle livré délivre en sortie 48V.
La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et les diodes de redressement. Le montant des EMI est plus faible que sur n’importe quelle alimentation classique et celle-ci pourrait être comparée à une alimentation linéaire régulée. Sa petite taille et son poids considérablement réduit permettent d’installer le SMPS2000RS dans de nombreux boîtiers.
Par ailleurs, le module intègre une protection contre les surintensités qui limite le courant de sortie à environ 130% de la puissance de crête maximum, sois environ 2600W. Cette alimentation est adaptée à la fois pour les amplificateurs Class AB et Class D/T.
Signification des sigles sur les alimentations SMPS
QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs Class AB ou D. Les SMPS R se caractérisent par leur très bon rapport qualité/prix.
RE : Des alimentations SMPS avec sorties différentielles et multiples tensions à filtre à résonance, comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple). Convient pour des amplificateur haut de gamme en Class AB, D ou T. Remplace avantageusement des alimentations linéaires classiques. (Convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092).
RS : Des alimentations SMPS proches des RE mais à Single Rail Output à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) Convient pour des amplificateurs haut de gamme en Class AB, D ou T. Remplace avantageusement des alimentations linéaires classiques.
RxE : Le haut de gamme des SMPS 600W, 800W et 2000W, comportant des filtres résonants LLC dernière génération (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en Class D haut de gamme (IRS2092, Hypex, CXD). Peut aussi convenir pour des amplificateurs en Class AB classiques.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Alimentation |
| Type d’alimentation | Alimentation à découpage (SMPS) |
| Tension de sortie | 48V |
| Tension d’entrée | 196-254V AC |
| Sortie auxiliaire | ±12V |
| Alimentation à très haut rendement | – |
| Faibles radiations électromagnétiques EMI | – |
| Système de protection avancé | – |
| Puissance nominale | 2000W |
| Puissance maximale | 2600W |
| Général | |
|---|---|
| Dimensions | 120 x 200 x 40mm |
| Poids | 920g |
| Visuels | Photos non contractuelle |
Caractéristiques
| Entrées | Connecteur PCB |
| Sorties | Connecteur PCB |
| Tension de sortie (V) | 48.0 |
| Courant de sortie (A) | NC |
| Tension d’entrée (V) | 210.0 |
| Tension d’entrée (V) | 240.0 |
| Tension d’entrée (V) | 200.0 |
| Tension d’entrée (V) | 220.0 |
| Tension d’entrée (V) | 250.0 |
| Tension d’entrée (V) | 230.0 |
| Type d’Alimentation | Alimentation à découpage |
Téléchargement
SMPS2000RxE – Datasheet
Téléchargement (766.18k)
