Connex Soft Start V4.0

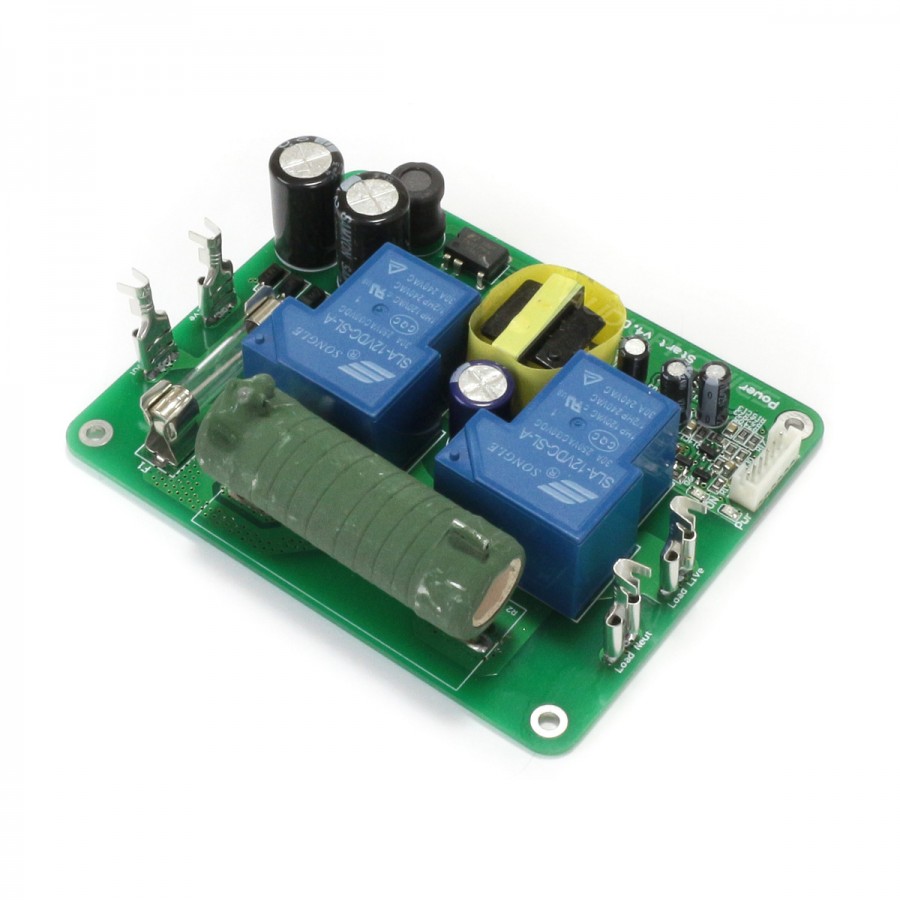

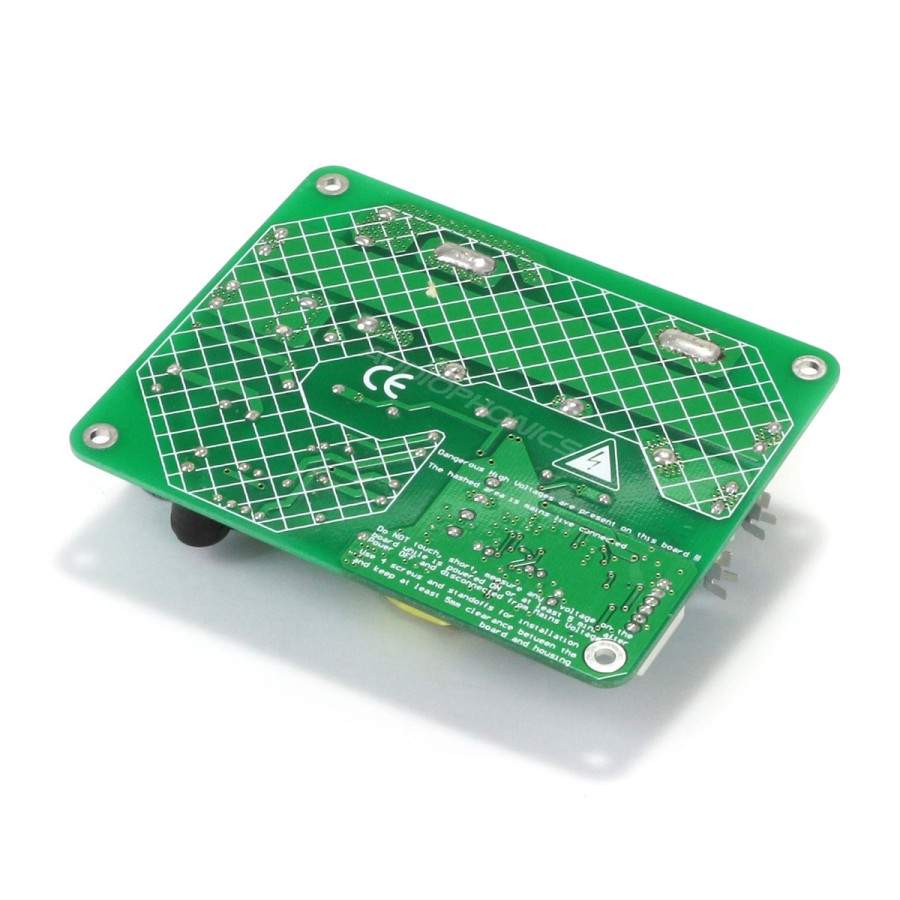

Module Soft Start de Commande et Temporisation pour Amplificateur
Ce module vous offre la possibilité de commander l’allumage d’un amplificateur, il opère les fonctions stand-by, soft-start, temporisation et protection thermique. Ce module limite l’appel de courant qui traverse les condensateurs d’alimentation et le transformateur à l’allumage.
Il ne supprime pas les plocs d’allumage, dans ce cas c’est une carte de temporisation HP qu’il vous faut. Ce module se branche directement sur l’entrée du 220V. Si aucune charge n’est connecté, vous pouvez retrouver du 220V en sortie (condensateur en serie).
Lorsque vous activez le softstart cela alimente votre amplificateur à travers les thermistances. Au bout d’une seconde le 2ème relais s’enclenche et relie la sortie directement au 220V.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Courant maximum relais | 16A |
| Fournit maximum 12V pour 1A | – |
| Connecteur bouton poussoir | 6 pins (câble fourni) |
| Temporisation | 1 à 2s environ |
| Commutation | Par bouton poussoir fugitif faible ampérage (non fourni) |
| Thermistances de limitation de courant (soft-start) | – |
| Entraxes | 90mm / 70mm |
| Dimensions | 99 x 79 x 25mm |
| Poids | 130g |
Schéma câblage bouton poussoir fugitif
Téléchargement
Soft_Start.pdf
Fiche technique
Téléchargement (445.35k)
