CONNEX Kit Module Amplificateur CxD500 + SMPS600RXE

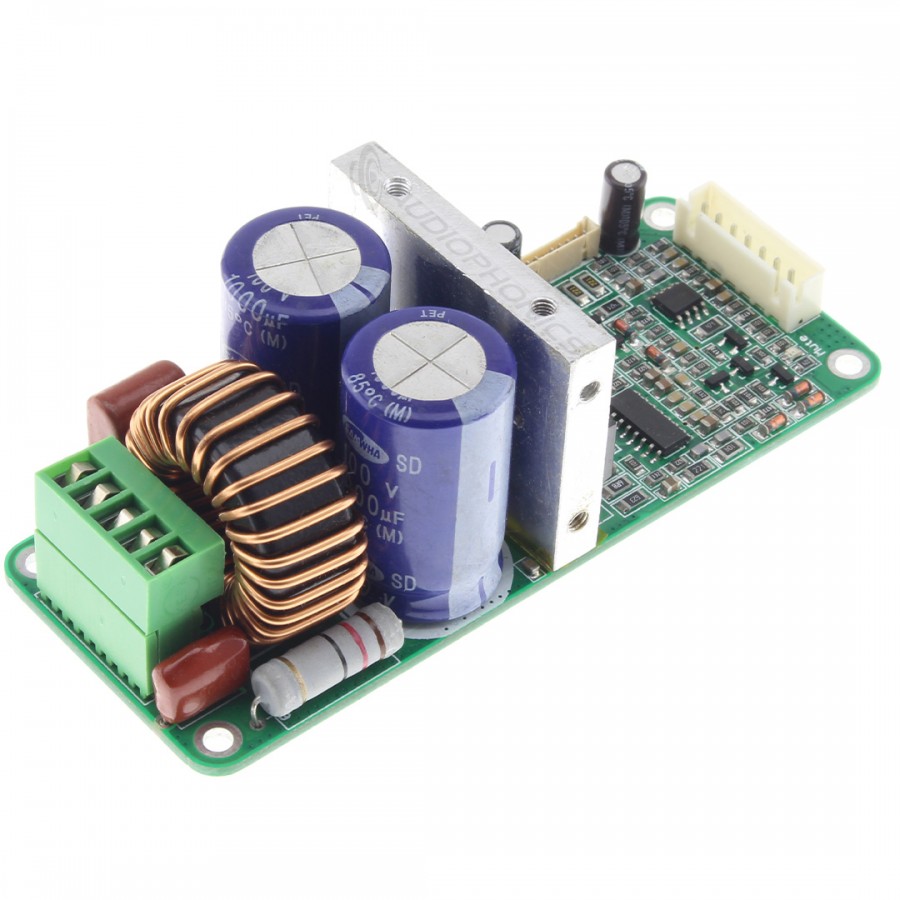

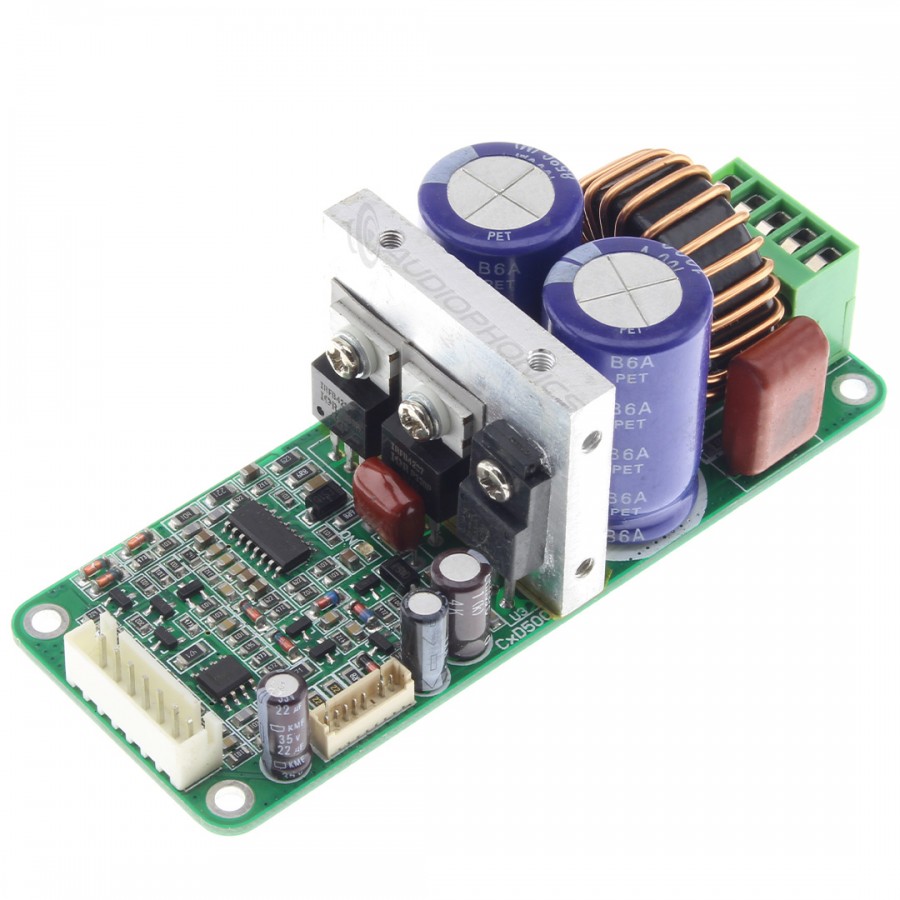

Module Amplificateur Class D CxD500 500W mono + Alimentation SMPS600RXE 600W
Ce kit Connex comprenant un amplificateur Mono Class D CxD500 de 500W sous 4 ohms et son alimentation à découpage SMPS600RXE vous permet d’obtenir une base solide pour tout besoin d’amplification puissante. Basé sur le contrôleur IR2092S et les transistors MOSFET IRFB4227 cet amplificateur permet de disposer d’une puissance impressionnante pour un encombrement minimum. Un système anti « ploc » à l’allumage est intégré pour permettre d’allumer et d’éteindre le module en silence. Il est nécessaire de fixer le radiateur Aluminium au boitier pour améliorer la dissipation.Ce module nécessite une tension d’alimentation DC comprise entre +-62V à +-86V pour l’étage de puissance, un tension d’entrée DC de +-18 à +-28V 20-30mA pour l’étage d’entrée et une tension séparée, référencée à V- avec la valeur dans la plage de 16V à 25V à 40-50mA pour l’étage pilote. L’alimentation appropriée pour un module d’amplification CxD500 afin d’obtenir une puissance de 500W sous 4 ohms est le module SMPS600RXE de la marque CONNEX.
SMPS600RXE : Module d’Alimentation à Découpage 600W / +/-72V
L’alimentation à découpage SMPS600RXE de Connex est un modèle à très haut rendement capable de développer une puissance nominale de 600W dans un encombrement extrêmement réduit. La SMPS600RXE intègre une protection contre les surintensités qui limitent le courant de sortie à environ 120% de la puissance crête maximum (760W), soit environ 800W. La version livrée est une +/- 72 V. Elle possède également une sortie différentielle basse consommation, +-24V à 200mA et une sortie basse consommation 24V 300mA.
La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement. Le montant des EMI est moindre que n’importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.
Les connectiques du Kit Connex CxD500 + SMPS600RXE
| 1 | Sortie HP sur connecteur phoenix |
| 2 | Entrée d’alimentation principale sur connecteur phoenix |
| 3 | Entrée d’alimentation secondaire micro JST 1.25mm 8 pins |
| 4 | Entrée signal audio connecteur XH 2.54 7 pins |
| 5 | Sorties d’alimentation secondaires AUX 1/AUX 2 Micro JST 1.25mm 8 pins |
| 6 | Sortie alimentation principale +/- 72V |
| 7 | Entrée alimentation secteur |
| 8 | Jumper de sélection 230V vers 120V |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Kit module d’amplification CxD500 + module d’alimentation SMPS600RXE |
| Module amplification CxD500 | |
|---|---|
| Canaux | Mono (1) |
| Type d’amplificateur | Class D |
| Entrées | 1x Entrée audio connecteur PCB XH2.54 7pins 1x Entrée alimentation bornier phoenix 3 contacts 1x Entrée alimentation secondaire Micro JST 1.54mm |
| Sortie | 1x Sortie HP bornier phoenix 2 contacts |
| Controleur | IRS2092S |
| Transistors | IRFB4227 (MOSFET) |
| Puissance | 500W @ 4Ω |
| Dimensions | 100 x 40 x 35mm |
| Entraxes | 32 x 92 mm (M3) |
| Poids | Environ 0.11kg |
| Protection | Surintensité / surtension / sous-tension / surchauffe |
| Module d’alimentation SMPS600RXE | |
|---|---|
| Plage de voltage d’entrée | 120V ou 230V AC (Livrée en 230V, Jumper de sélection 120V sur PCB) |
| Entrée | 1x Entrée alimentation secteur 120V / 230V |
| Sorties | 1 Sortie alimentation principale +/- 72V 1x Sorties d’alimentation secondaires AUX 1 / AUX 2 Micro JST 1.25mm 8 pins |
| Puissance nominale | 600W |
| Puissance maximale | 760W |
| Voltage de sortie | +/- 72V |
| Voltage et tension des sorties auxiliaires | +/- 24V 200mA 24V300mA |
| Poids | Environ 0.5kg |
Caractéristiques
| Entrées | XH 2.54mm |
| Entrées | Connecteur PCB |
| Sorties | Connecteur Phoenix |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | Transistors |
| Puissance (W) | 500.0 |
Téléchargement
CONNEX CXD500
Téléchargement (281.93k)
