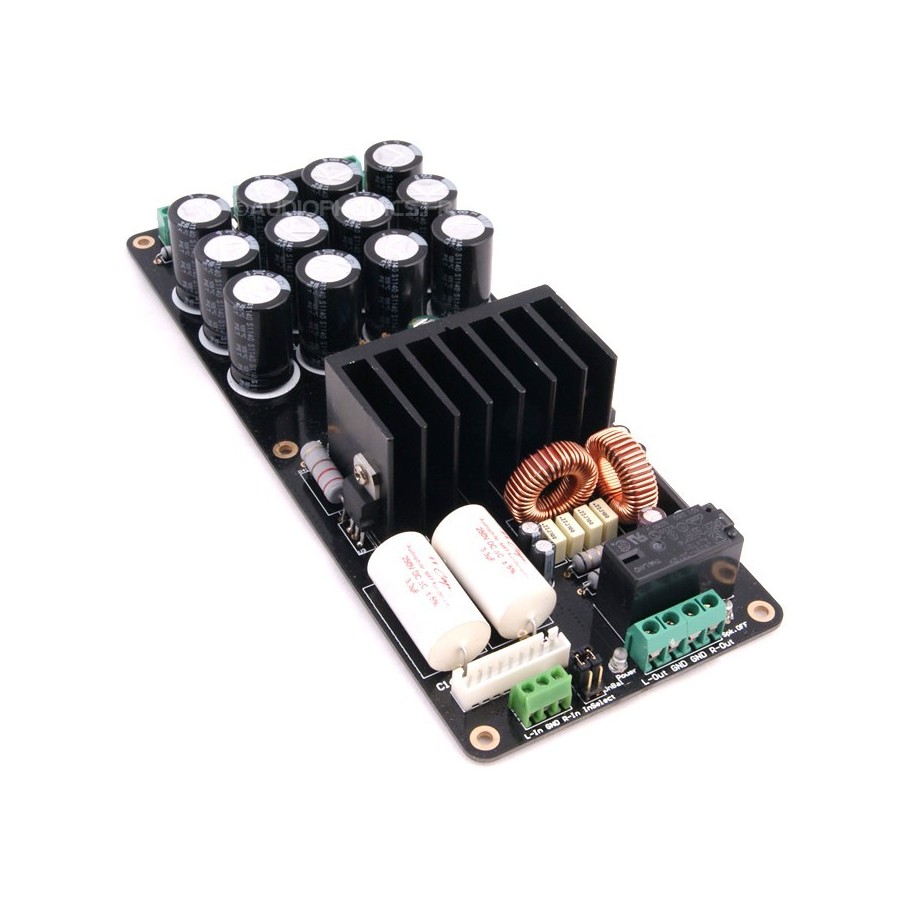

Audiophonics TA2022 V4
Module Amplificateur TRIPATH 2x90Watts
Cette nouvelle version utilise plus de composants de surface, et une alimentation revue (pont de diode simple pour les boucles de masse). L’étage d’entrée accepte dorénavant les signaux RCA et XLR avec un AOP 5532. Basé sur l’architecture Classe-T de la célèbre marque TRIPATH, ce module d’amplification AUDIOPHONICS se caractérise par une restitution de grande qualité pour un produit très compact.
La puce TA2022 intégrée permet en effet d’atteindre 2 x 90 Watts sous 4Ω avec un niveau de distorsion harmonique extrêmement bien maîtrisé puisque n’excédant pas 0,1%. Une puissance qui ne sacrifie en rien à la précision de ce circuit prodige réputé des connaisseurs pour ces vertus musicales.
Afin de protéger vos enceintes, cette carte possède un circuit de protection contre la présence éventuelle d’une composante continue. Une temporisation évite également un bruit désagréable à l’allumage. Des jumpers permettent de sélectionner l’entrée : symétrique (XLR) ou asymétrique (RCA). Cette version est bridgeable pour atteindre jusqu’à 150W sous 4ohm.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Puissance de sortie par canal | 60W 8 Ohm (@ THD+N 0.1%) 90W 4 Ohm (@ THD+N 0.1%) |
| Puissance de sortie bridgé | 150W 8 Ohm (@ THD+N 0.1%) |
| THD | 0.015% @ 45W 8 Ohm 0.015% @ 70W 4 Ohm |
| Taux de distorsion d’intermodulation (SMPTE) | 0.10 @ 25W 4 Ohm |
| Plage dynamique | 102dB |
| Rendement | 92% @ 88W 8 Ohm 87% @ 125W 4 Ohm |
| Alimentation | Transformateur 2x20V ou 2x20V 2.6A + 1x12V 1A + 1x9V 1A de 100-160VA |
| Dimensions | 200 x 80 x 35mm |
| Entraxes | 70 x 190mm (M4) |
| Poids | 240g |
Deux possibilités pour l’alimentation
- Transformateur 2 enroulements (Par exemple 2x20V : 4104)
- Transformateur 4 enroulements (Par exemple 2x20V + 12V + 9V: 8710)
Détail des entrées AC :
- AC power : 2x20V
- AC1 : 9V
- AC2 : 12V

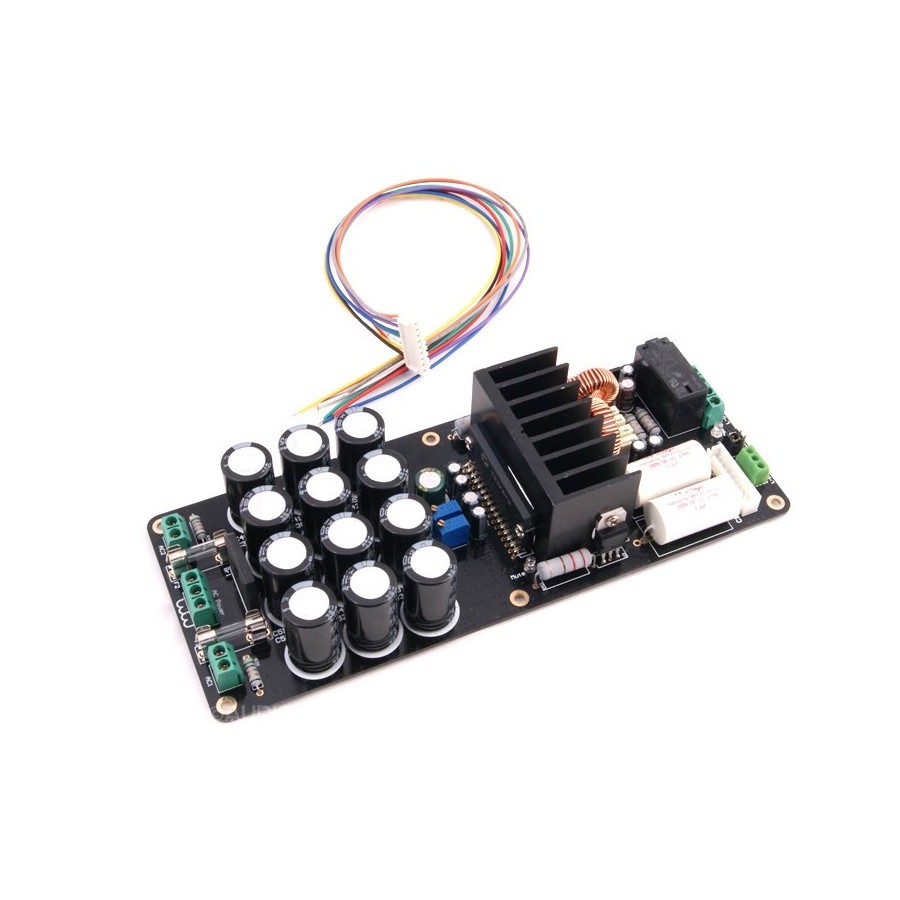

Entrée symétrique : connecteur 9 broches
Entrée asymétrique sélectionnée : bornier 3 voies
Caractéristiques
| Entrées | Borniers à vis |
| Sorties | Borniers à vis |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TA2022 |
| Puissance (W) | 90.0 |
Téléchargement
Tripath TA2022 – Datasheet
Téléchargement (424.62k)
