AUDIOPHONICS Module Buffer Stéréo AOP OP275 V2.2 en soldes flash

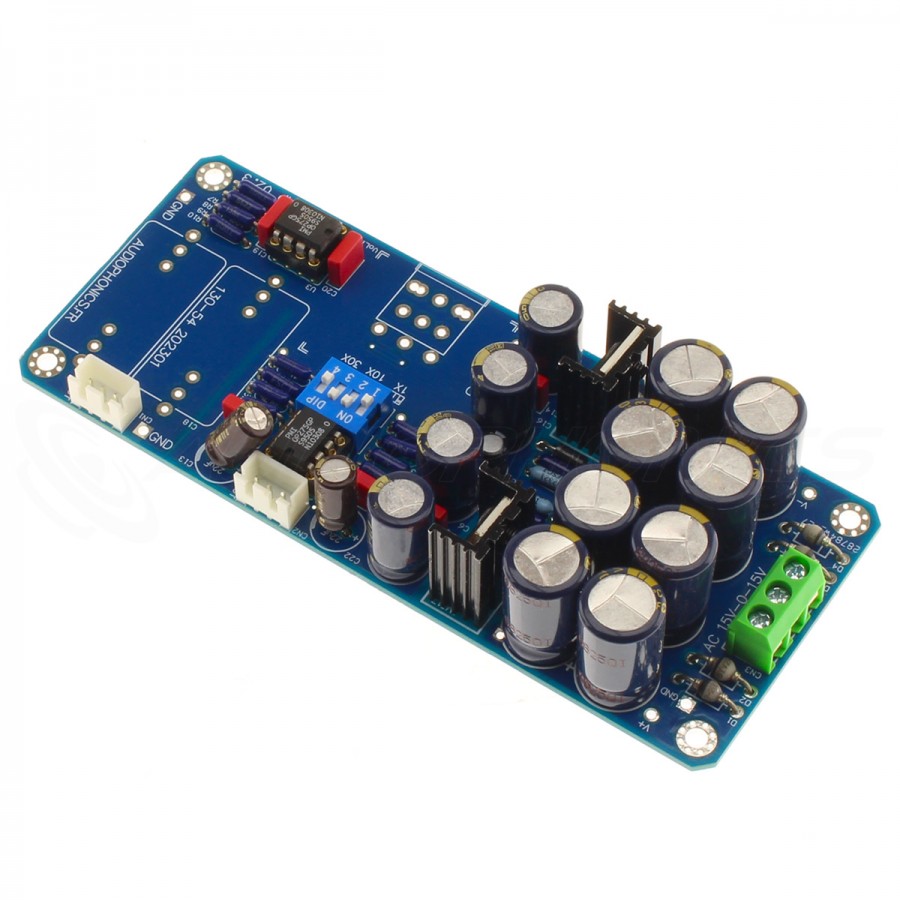

Le module AUDIOPHONICS 4227 V2.2 permet de bufferiser et d’amplifier un signal stéréo de façon autonome et qualitative.

Un simple transformateur 2x15V de faible puissance permet de l’alimenter.

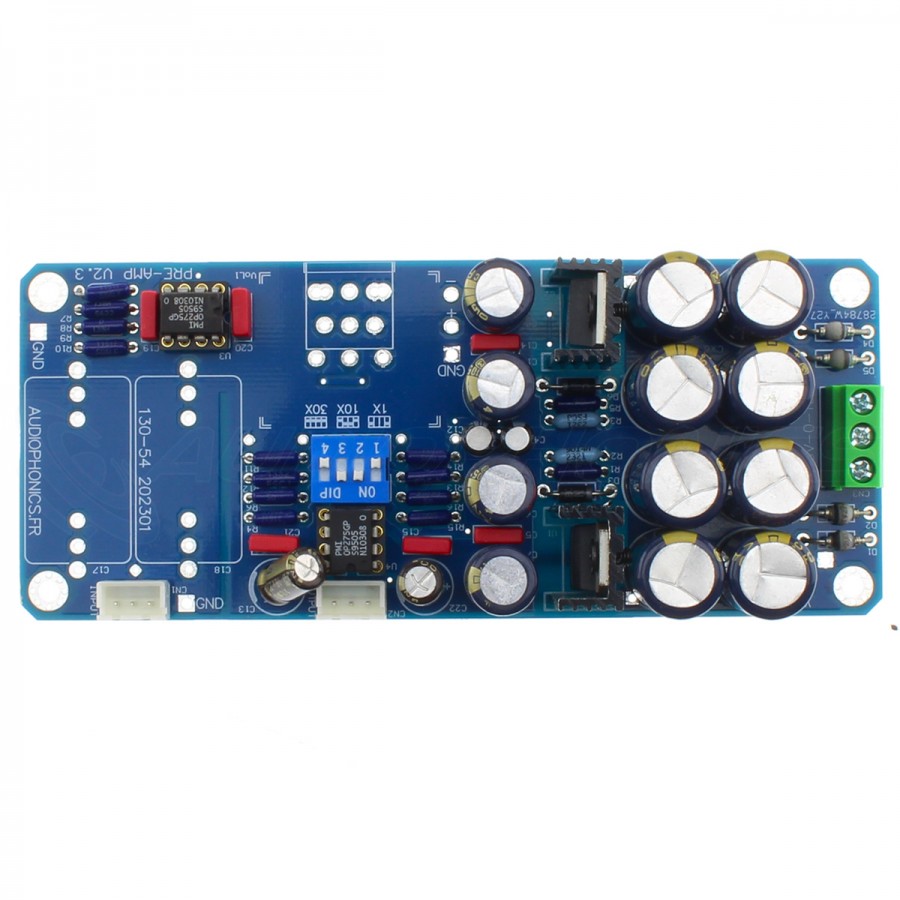

De conception semi évolutive, cette carte intègre 2 amplificateurs opérationnels AD OP275 montés sur sockets pour pouvoir être upgradés à souhait.

Ils sont appuyés par une alimentation composée de 2 condensateurs « Great supply » de chacun 2200uF/20V et 4 NICHICON NRSZ220uF/35V secondés par plusieurs condensateurs MKP.

Caractéristiques :

• Connexion des Entrées / Sorties par borniers (Entrée CN1 – Sortie CN2).
• Entrée du signal par connecteur 3 points
• Carte fournie nue, assemblée et prête à être alimentée (Alimentation à partir d’un transformateur 2X15V)
• Régulateurs LM317/337 ajustables
• 2 Amplificateurs opérationnels AD OP275 sur supports interchangeables DIP8

Spécifications :

• Gain par Défaut : 18dB (modifiable)
• Impédance d’entrée : 100-130kohm
• Impédance de sortie : 600 Ohm
• Niveau de sortie max : 8.5Vrms
• Bande passante : 6Hz-24kHz
• THD : 0.006%
• Alimentation : Transformateur 2X15V
• Dimensions : 130 x 53 x 45mm (L x l x h)
• Gain réglable au moyen de DIP switch présents au milieu du PCB (x1 , x10 , x30)
• Poids : 240g
