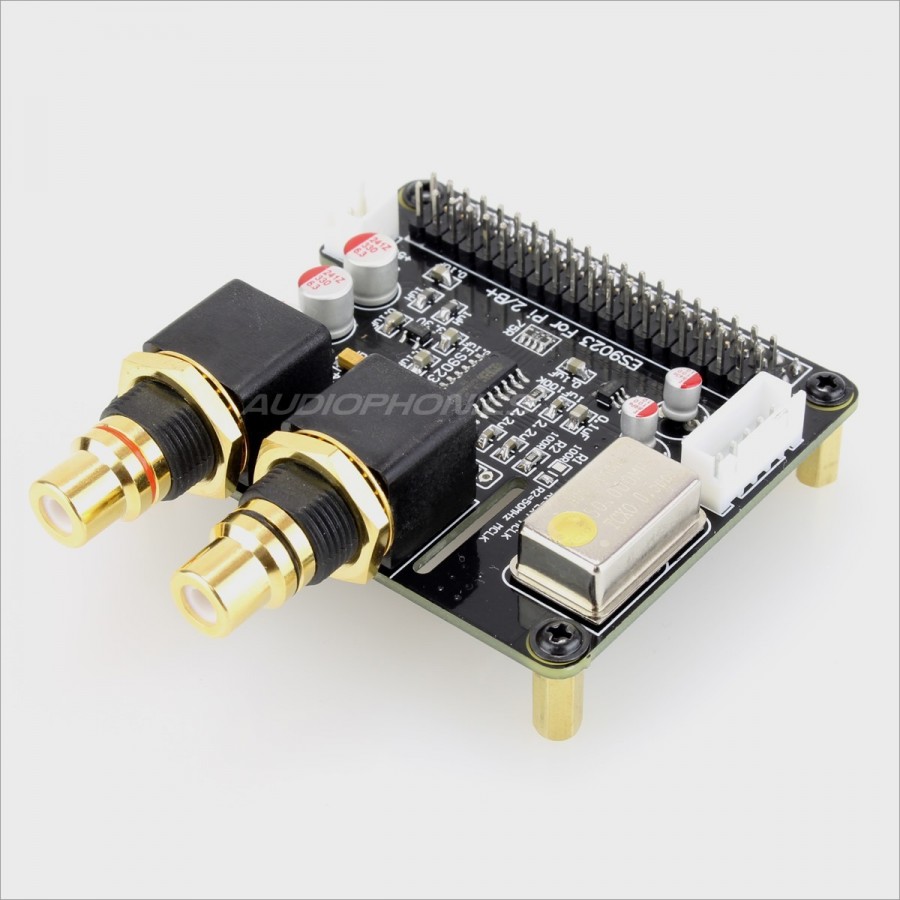

AUDIOPHONICS I-Sabre DAC ES9023 TCXO Raspberry Pi

Suite au succès du Sabre ES9023 en version I2S vers analogique, nous avons décidé de commercialiser une version plus évoluée équipée en standard d’une connectique améliorée facilitant son usage (aucune soudure nécessaire).

Cette upgrade dispose dorénavant d’une horloge pleine taille TCXO.

Convertisseur au rapport qualité prix inégalable et disposant de sorties analogiques directes sur des embases haute qualité, ce module est idéal pour transformer un Raspberry Pi.

Équipé du désormais célèbre SABRE ES9023 (équipant notre U-SABRE), de régulateur Ultra low noise « ON » et de condensateur OS-CON ce DAC vous offrira un son musical et riche en micro détails.

Sa forte versatilité (connecteur GPIO B+ ou A+ format HAT (pour le PI) ainsi que des entrées I2S) lui permet d’être également utilisable depuis une interface USB ou toute source I2S.

Caractéristiques :

• Entrée I2S sur connecteur XHP 5 broches
• Entrée 5 V sur connecteur XHP 2 broches (non nécessaire si le PI est alimenté par le port Micro USB)
• Entrée : Raspberry Pi GPIO 40 PIN
• Report du GPIO (vous pouvez empiler d’autres modules)
• Sortie : RCA haute qualité plaqué Or
• Taux d’échantillonnage supportés : 24bit 192 kHz
• Horloge TCXO 50MHZ 0.5ppm
• Aucune soudure nécessaire
• Livré avec 4 écrous, 4 vis et 4 entretoises servant à le fixer sur le PI B+, A+ ou 2.0 (Format HAT)
• Entraxe : 50 x 50 mm
• Dimensions PCB : 65x56x30mm
• I2S driver : Hifiberry DAC
• Volume fixe sous Volumio en bitperfect

Utilisable avec :

• AMANERO Combo 384 Interface digitale USB 384khz vers I2s/DSD
• Audiophonics SA9023 Interface USB vers I2S / SPDIF 24bit/96khz
• AMC DAC PCM2706 Interface digitale USB -16/48khz Coax/Opt/I2s
• Audiophonics U-XMOS192 interface digitale USB vers I2S/DSD/Spdif
• Audiophonics U-XMOS384 interface digitale USB vers I2S/DSD/Spdif
• LJ CM6631A Interface USB vers I2S / SPDIF 24bit/192khz
• LJ TE7022 Interface USB vers I2S / SPDIF 24bit/96khz

Illustration avec un Raspberry Pi 2 :
