Description
Cet appareil est livré par défaut configuré pour une tension d’entrée de 230V AC. Un switch situé sous l’appareil permet une utilisation en 110V AC.

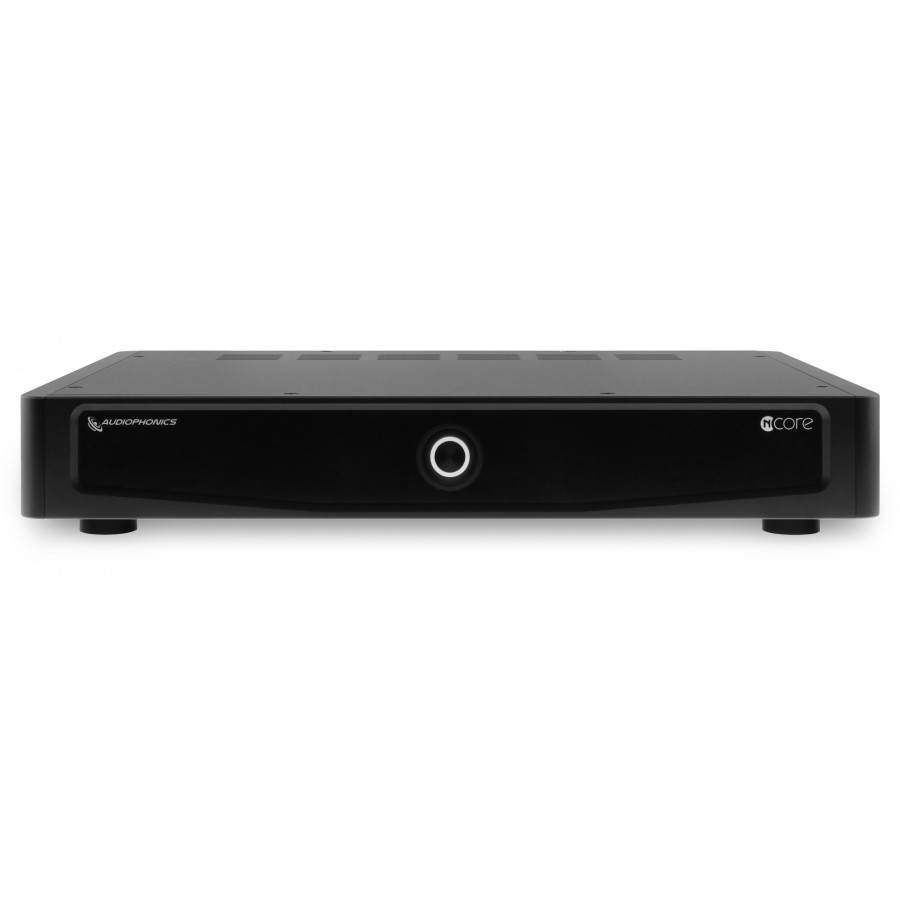

AUDIOPHONICS HPA-S600NCX
Amplificateur de Puissance Stéréo Class D NCore NCx500 2x600W 4 Ohm
Assemblé en France dans nos ateliers, l’amplificateur de puissance stéréo Audiophonics HPA-S600NCX, version mise à jour et améliorée du HPA-S600NC, se voit maintenant équipé de modules d’amplification Hypex NCore NCx500. Ceux-ci assurent des performances en termes de distorsion et impédance de sortie deux fois meilleures que le modèle précédent. Comme son prédécesseur, cet amplificateur est conçu pour répondre à des impératifs de puissance et de précision, profitant d’une importante réserve d’énergie et étant capable d’une restitution sonore claire et transparente.
Embarquant une paire de modules Hypex NCore NCx500, cet amplificateur class D bénéficie d’une efficacité redoutable grâce à une unité d’alimentation à découpage haute performance HYPEX avec régulation synchrone.
Comme l’essentiel des amplificateurs basés sur les architectures NCore, la réponse en fréquence reste indépendante de la charge et les interférences électromagnétiques sont rigoureusement maîtrisées, limitant ainsi grandement le niveau de distorsion et de bruit.
Le HPA-S600NCX sera ainsi particulièrement apprécié dans toutes les conditions nécessitant une importante puissance d’amplification tout en conservant une grande neutralité dans la restitution du signal. Il trouvera sa place aussi bien dans un studio professionnel qu’au domicile d’un particulier au sein d’un système audio haute-fidélité..
Deux modules mono NCx500 OEM
Chaque canal du Audiophonics HPA-S600NCX dispose de son propre circuit d’amplification Hypex NCore NCx500 haute efficacité et faible impédance de sortie, distorsion et bruit. Ce nouveau module voit ses performances largement améliorées en ce qui concerne la distorsion et l’impédance de sortie. Chacun des modules d’amplification est capable de fournir 700W de puissance à 1% de THD. L’alimentation intégrée HYPEX de 1200W leur permet elle de fournir simultanément 600W à 0.01% de THD sous 4Ω.
Le câblage interne et assemblage de l’amplificateur font preuve d’un soin tout particulier, utilisant des fils d’alimentation de forte section, des câbles de signal d’entrée Canare, et des câbles haut-parleur avec isolation PTFE.
Entrées alternables sur ports RCA et XLR
Cet amplificateur de puissance met à disposition en entrée deux ports RCA (double mono) ainsi que deux ports XLR (double mono symétrique). Les embases RCA sont plaquées or 24k avec capsule en plastique thermorésistant. Les connecteurs XLR proviennent eux de chez Neutrik et assurent une haute qualité de conception avec loquet de verrouillage en métal et contacts plaqués or.
Un sélecteur deux positions permet d’alterner l’entrée XLR et l’entrée RCA en toute simplicité. On pourra ainsi y relier deux préamplificateurs différents et alterner les sources en entrée.
Borniers haute qualité compatibles fiches bananes
Le HPA-S600NCX dispose sur sa face arrière de deux paires de borniers enceintes plaqués or 24 carats. Ces borniers sont prévus pour recevoir des fiches bananes qu’ils accepteront jusqu’à un diamètre de ⌀4mm. Ils pourront également accueillir des fils nus grâce à un emplacement de ⌀5.3mm verrouillable par vis.
Trigger 5-12V
Une double prise trigger (entrée et sortie) apporte le confort d’une séquence d’allumage automatisée et autorise une intégration très complète au sein de votre installation audio.
L’entrée d’alimentation se fait sur prise IEC14, dotée de contacts en cuivre plaqués or. Cette dernière fonctionne avec un fusible 5x20mm 3.150A (fourni et déjà installé).
Le trigger de cet amplificateur nécessite d’être utilisé avec un câble trigger mono (vendu séparément).
Dissipation de la chaleur
Parce qu’il est capable de développer une puissance considérable, le HPA-S600NCX va être soumis à des contraintes thermiques au cours de son utilisation. La gestion de la chaleur est un enjeu primordial pour atteindre un haut niveau de précision sonore et garder la distorsion sous un seuil contrôlé.

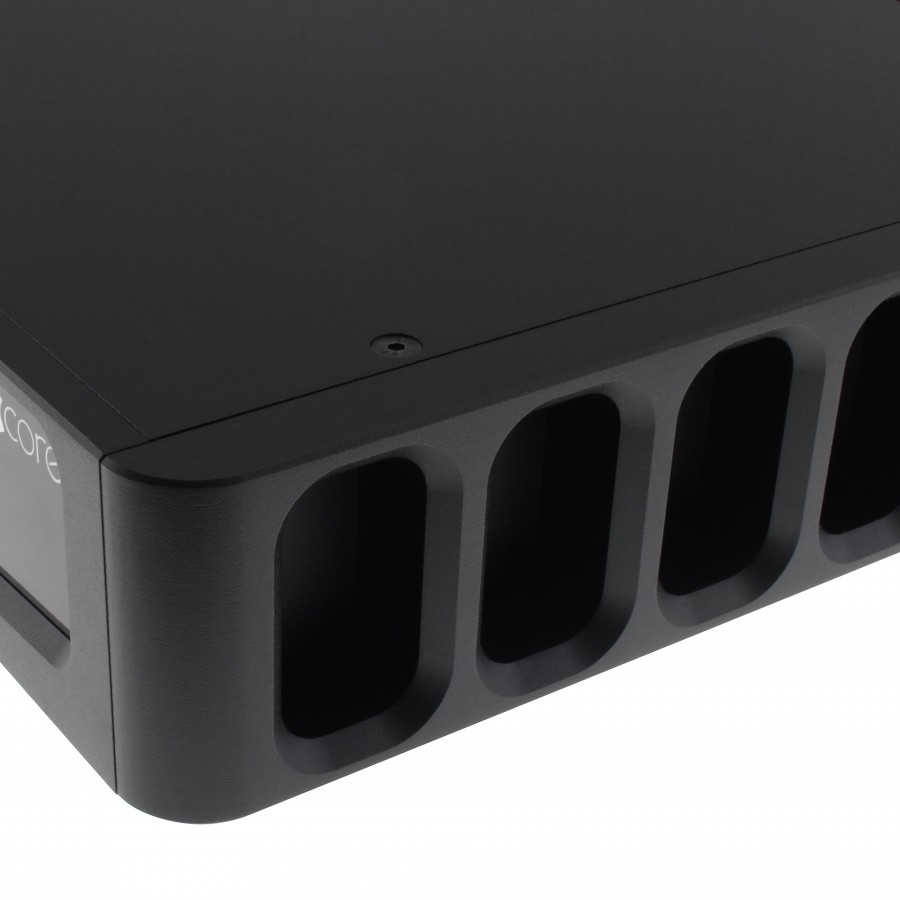

Pour cette raison, chaque module d’amplification est monté sur un imposant radiateur et capable de dissiper efficacement la chaleur. De même des trous d’aération répartis soigneusement vont favoriser la circulation de l’air et l’évacuation de la chaleur. Ces dissipateurs participent également largement à l’esthétique moderne et massive de l’amplificateur.
Carte d’interface Audiophonics
Les 2 modules amplificateur sont pilotés en opposition de phase, pour annuler l’effet « Power-Supply Pumping ». Cela permet une plus grande stabilité de l’alimentation, répartissant alternativement sur chaque rail les appels de courant et augmentant ainsi ses capacités.
Nous avons opté pour une régulation à 2 niveaux de tension, pour optimiser l’alimentation des AOP et la tension auxiliaire fournie aux modules.
Un AOP Audiophonics OPA1656 par canal est utilisé. Ce sont des AOP à très faible distorsion offrant la plus grande transparence avec un très faible THD. Ils sont montés sur socket DIP8, permettant si besoin leur remplacement.
Pour convenir à toutes les utilisations, nous avons opté pour 4 réglages de gain, sélectionnables par switch sous l’appareil :
- Gain total de 11.5dB – Puissance maxi atteinte avec un signal de 13.03V RMS.
- Gain total de 19dB (par défaut) – Puissance maxi atteinte avec un signal de 5.5V RMS.
- Gain total de 24dB – Puissance maxi atteinte avec un signal de 3.09Vrms
- Gain total de 28dB – Puissance maxi atteinte avec un signal de 1.95Vrms
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Amplificateur de puissance |
| Type d’amplification | Class D |
| Modules d’amplification | 2* Hypex NCore NCX500 |
| Canaux | 2 (Stéréo) |
| Entrées | 2x RCA asymétrique 2x XLR 3 pôles symétrique |
| Technologie | Ncore |
| Puissance | 2x500W sous 2Ω @ 1kHz THD=0.01% 2x600W sous 4Ω @ 1kHz THD=0.01% 2x300W sous 8Ω @ 1kHz THD=0.01% |
| THD+N @ 20Hz-20kHz, 4Ω | Typ : 0.0006% Max : 0.001% |
| SNR | 137dB |
| Bruit de sortie | 7µV |
| Réponse en fréquence | 0Hz – 70kHz @ +0/-3dB |
| Trigger | Entrée / Sortie 5-12VDC |
| Gain (sélectionnable) | 11.5dB 19dB 24dB 28dB |
| Rendement (pleine puissance) | 92% |
| Général | |
|---|---|
| Tension d’alimentation | 115 ou 230V (sélectionnable via un switch sous l’appareil) |
| Consommation électrique max | 1300W |
| Chassis | Aluminium sablé |
| Dimensions totales (LxPxH) | 435 x 355 x 73mm |
| Consommation en veille | 0.1W |
| Poids | 5.66kg |
| Package | 1x Audiophonics HPA-S600NCX 1x Câble d’alimentation |
Caractéristiques
| Entrées | RCA |
| Entrées | XLR |
| Sorties | Borniers enceintes |
| Couleur | Noir |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | Hypex Ncore |
| Puissance (W) | 600.0 |
| Télécommande | Non |
Téléchargement
HPA-S600NCX – Notice (FR/EN)
Téléchargement (381.88k)
