Description

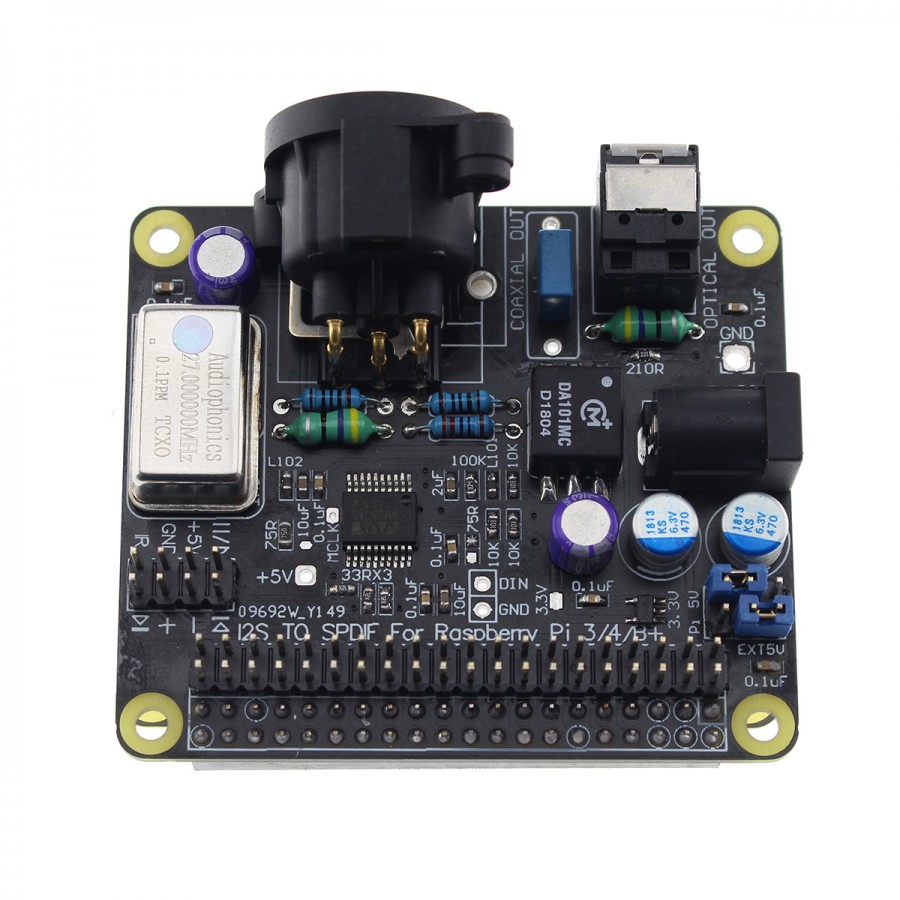

Audiophonics DigiPi+
Interface digitale pour Raspberry Pi sortie AES/EBU & optique
Attention : cette interface a besoin d’un Raspberry Pi 5, Raspberry Pi 4 ou Raspberry Pi 3B / 3B+ pour fonctionner. Cette pièce n’est pas fournie.
Cette interface permet d’étendre les capacités de votre Raspberry Pi en lui octroyant toute une panoplie de sortie audio numériques. On y trouve une sortie optique (SPDIF) avec un connecteur déjà installé, une sortie coaxiale (SPDIF) en pastille sur PCB (à câbler avec un connecteur RCA) ainsi qu’une sortie AES/EBU sur XLR déjà installée sur connecteur Neutrik. Equipé de l’interface DigiPï+ et d’une solution logicielle (moode par exemple), votre Raspberry Pi devient ainsi un véritable lecteur réseau haute fidélité .
L’interconnexion entre votre Raspberry Pi et l’interface digitale se fait directement en I2S pour des performances accrues et un respect du signal audio. Ce type de protocole limite en effet le besoin de recourir à des conversions successives du signal et gère les hautes fréquence d’échantillonnage (jusqu’à 192kHZ).
Le DigiPi+ exploite le standard HiFiBerry Digi. Il est donc compatible avec Volumio, Moode, PiCore…etc. des solutions logicielles libres et extrêmement complètes basées sur Raspberry Pi. Chacune possède pléthore de fonctionnalités pour enrichir la lecture et potentialiser le reste de votre installation audio. Il s’agit surtout d’un environnement logiciel spécialement développé pour ce type de hardware et l’ensemble pourra ainsi fonctionner au meilleur de ses capacités.
Pour fonctionner correctement le DigiPi+ a besoin d’utiliser le driver HiFiBerry Digi et Digi+.
AES/EBU et SPDIF sur Raspberry Pi
Cette interface digitale est l’une des rares sur le marché des SBC à proposer une sortie AES/EBU sur sortie XLR. Cela ouvre considérablement les possibilités d’intégration des solutions basées sur RPI et permet d’associer votre lecteur / médiacenter avec des appareils très avancés privilégiant la norme AES/EBU.
Naturellement, le DigiPi+ embarque également les connectiques digitales traditionnelles de rigueur avec une sortie SPDIF Optique.
Il est également possible d’ajouter une connectique coaxiale en soudant un connecteur RCA aux pastilles indiquées dans le schéma ci-dessous.
Interface WM8804G & Horloge TCXO
s
.
Une alimentation qui s’adapte à vos besoins
Afin de vous laisser toute latitude pour prendre les meilleures décision en terme d’alimentation électrique, l’interface DigiPi + pourra se plier à différentes configuration d’alimentation.
On pourra donc alimenter l’interface et le Raspberry Pi via une entrée Jack DC 5.5×2.5mm. L’inverse est tout aussi réalisable et l’interface peut alors être alimentée par le Raspberry Pi via GPIO.
Une troisième configuration consiste à utiliser deux alimenations simultanément. Chaque élément (DigiPi+ et Raspberry Pi) est alimenté de façon indépendante, ce qui limite considérablement les interférences liées à l’alimentation.
Plugin de commande pour de nouvelles fonctionnalitées
De nouvelles fonctionnalités peuvent être ajoutées sur le DIGIPI+ avec le player moode :
- Play / Pause
- Vol+ / Vol-
- Previous / Next
Connectez les boutons au Raspberry Pi comme indiqué ci dessous : pour installer ces nouvelles fonctionnalitées
- GND est connecté au point noir de l’interface 40Pin du Raspberry Pi
- Volume vers le bas : Connectez-vous à la broche 2 de l’interface Raspberry Pi 40Pin
- Chanson précédente : Connectez-vous à la broche 3 de l’interface Raspberry Pi 40Pin
- Play/Pause : Connectez-vous à la broche 4 de l’interface Raspberry Pi 40Pin
- Volume plus : Connectez-vous à la broche 5 de l’interface Raspberry Pi 40Pin
- Chanson suivante : Connectez-vous à la broche 6 de l’interface Raspberry Pi 40Pin
| Enable Play/Pause | On |
| GPIO Pin | 4 |
| Enable Vol+ | On |
| GPIO Pin | 5 |
| Enable Vol – | On |
| GPIO Pin | 2 |
| Enable Previous | On |
| GPIO Pin | 2 |
| Enable Next | On |
| GPIO Pin | 6 |
| Enable Shutdown | Off |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type | Interface Digitale |
| Puce | WM8804G |
| Entrée | I2S via GPIO |
| Sorties | Coaxial (à câbler) XLR AES/EBU Optique |
| Alimentation | 5VDC via Jack DC 5.5 / 2.5mm ou via GPIO |
| Format max | 24bit 192kHz |
| Logiciels supportés | Volumio Moode |
| Dimensions | 65 x 56 x 36 mm |
| Poids | 44g |
| Pièces fournies | |
|---|---|
| Carte DigiPi+ | x1 |
| Entretoises M2.5 | x4 |
| Vis Cruciforme M2.5 | x8 |
Caractéristiques
| Entrées | I2S via GPIO |
| Sorties | Optique Toslink |
| Sorties | Coaxial SPDIF |
| Sorties | XLR |
| Puce DAC / ADC | WM8804 |
| Taux d’échantillonnage max | 192kHz |
