Description

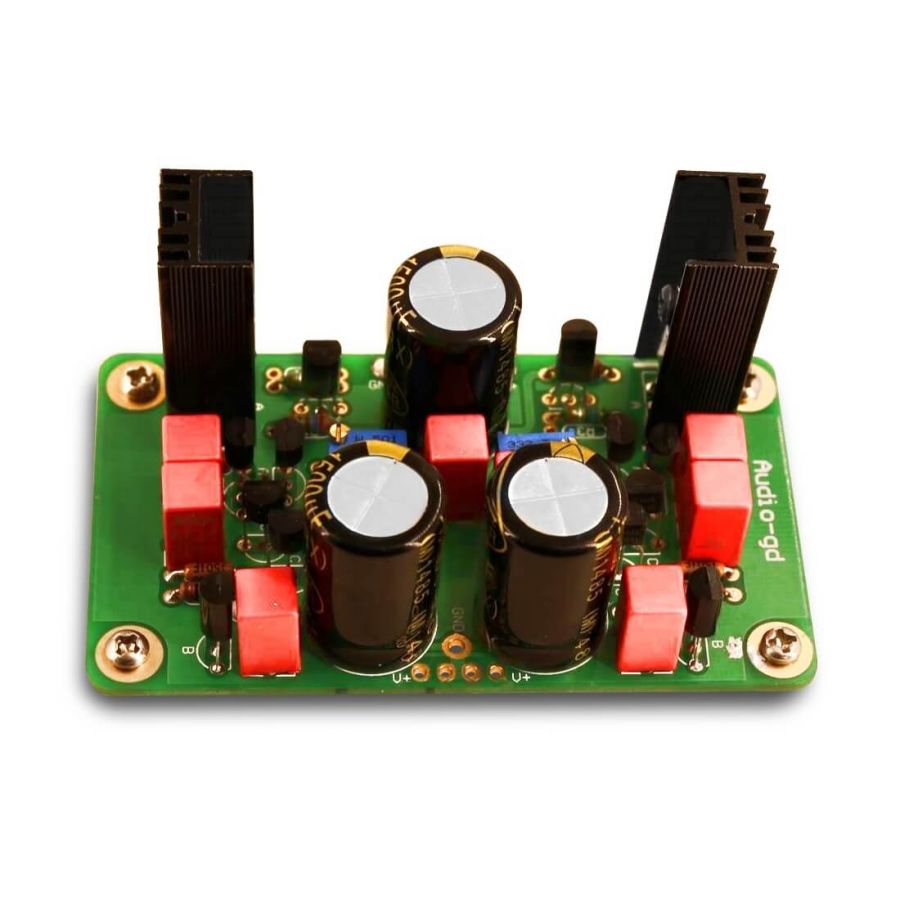

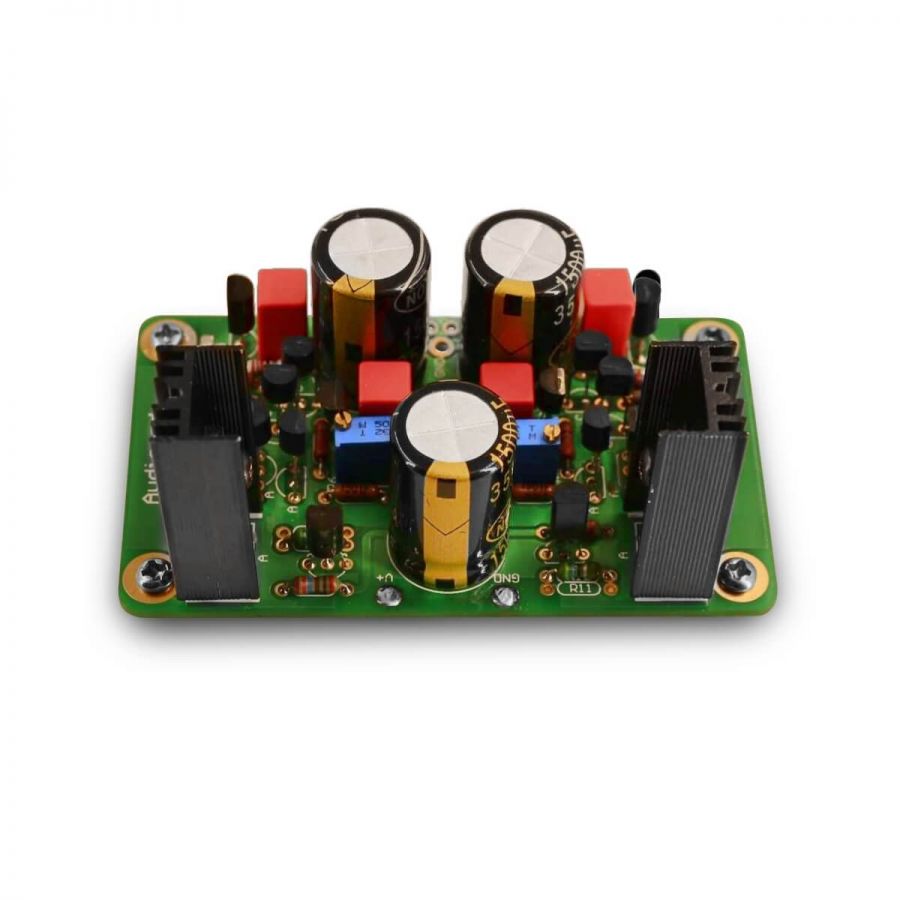

Audio-GD alimentation linéaire régulée 3.3V
Module d’alimentation linéaire régulée par Audio-GD. Fonctionne en pure class A avec sortie double positive ou double négative.
Exploite exclusivement des composants très haute qualité (Nover, Condensateur WIMA et transistors Toshiba) pour un impact extrêmement neutre sur le son. Il sera idéal pour tous les circuits peu gourmands en courant et très sensibles aux bruits d’alimentation : étage conversion digital / analogique, étage préamplification, amplificateurs opérationnels…etc.
Le fonctionnement en pure class A a une haute impédance en entrée et une faible impédance en sortie. Cela permet d’avoir une réponse très rapide en sortie tout en conservant un courant extrêmement faible.
Connexions
Si la tension en entrée est à sa valeur maximale (indiquée dans le tableau ci-dessous), changez les radiateurs ou montez les transistors directement sur le chassis.
Dimensions
| Spécifications | |
|---|---|
| Type | Alimentation Pure class A |
| Courant au repos | 80mA |
| Plage de température | 0-85°C |
| Dimensions | 89x51x45mm |
| Tension / Intensité en entrée | 6-15VDC (80mA) 6-12VDC (120mA) 6-9VDC (160mA) |
| Tension sortie | Double +3.3V |
Caractéristiques
| Entrées | Pastille à souder |
| Sorties | Pastille à souder |
| Tension de sortie (V) | 13.0 |
| Courant de sortie (A) | 0.1 |
| Tension d’entrée (V) | 12.0 |
| Tension d’entrée (V) | 9.0 |
| Tension d’entrée (V) | 15.0 |
| Tension d’entrée (V) | 6.0 |
| Type d’Alimentation | Linéaire |
