Atohm S500-MK2-X Ice Power

Module Amplificateur Class D Subwoofer 500W 4Ω

Spécialisé dans la conception et la fabrication de haut-parleurs et d’enceintes acoustiques haut de gamme, Atohm® conçoit et propose également des modules d’amplification d’un très haut niveau de performances. Grâce à leur traitement du signal très élaboré, les modules Atohm® offrent un vaste choix de réglages et connexions pour répondre à des applications très diverses, telles que des caissons de grave actifs en charge close ou Bass-Reflex, des enceintes actives ou des blocs de puissance monophonique. Le tout en offrant d’excellentes performances techniques et une grande musicalité dans un encombrement minime.

D’importantes études ont été menées par la marque sur les composants, les schémas, la topologie d’implantation, l’alimentation ainsi que la construction générale pour développer les meilleurs produits.

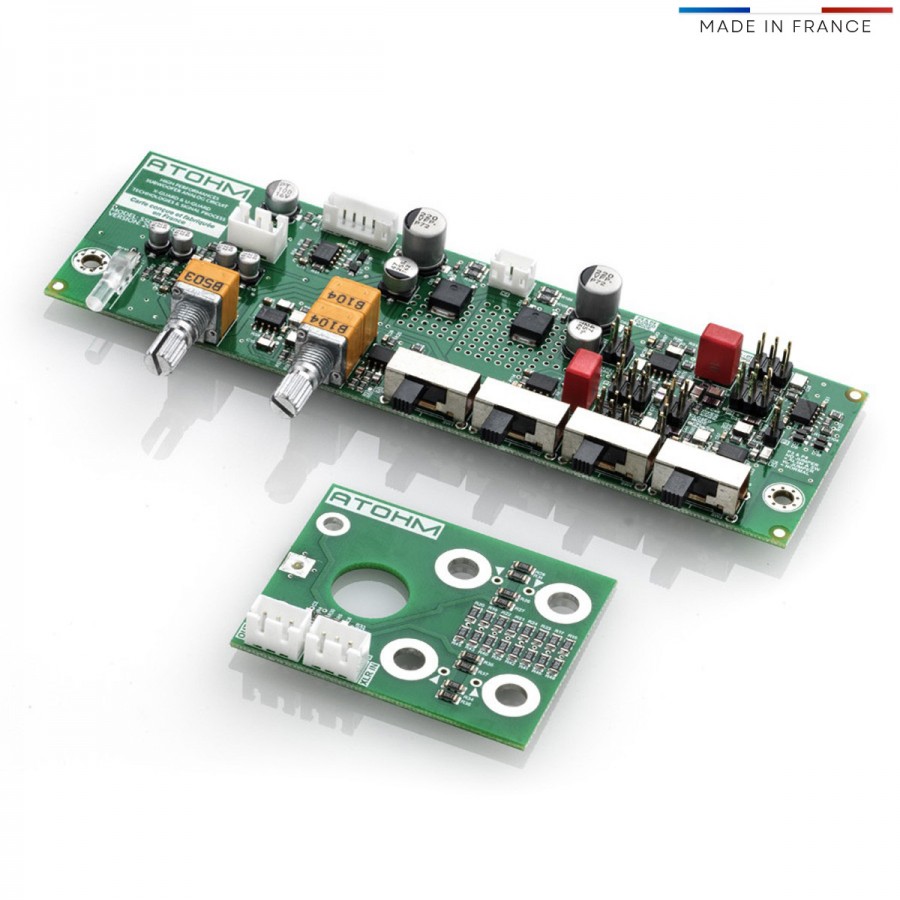

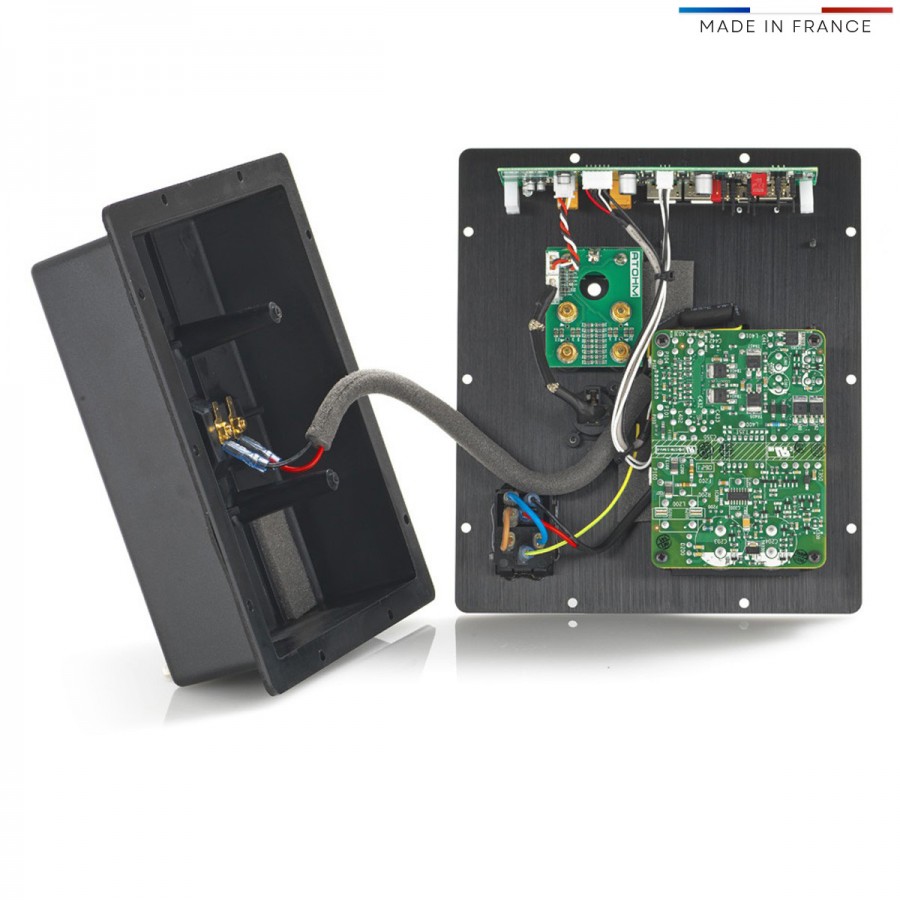

Le module d’amplification Atohm® S500-MK2-X inclut de nombreuses fonctionnalités et spécificités :

• Étage de sortie Ice Power™ d’une puissance de 500W RMS sous 4Ω. Technologie de Class D, assurant un excellent rendement de 80% et un fort facteur d’amortissement, rendant le module compatible avec toute impédance de charge supérieure ou égale à 3Ω. Grande musicalité et puissance généreuse dans un très faible encombrement.
• La technologie X-GUARD™ contourne les inconvénients d’un classique filtre subsonique en assurant que l’excursion du haut-parleur ne dépasse jamais une limite absolue (risque de casse, distorsion très élevée) quelle que soit l’amplitude du signal d’entrée. Cette technologie préserve le signal et sa phase (contrairement à un filtre subsonique). L’extrême grave est plus fidèle, le raccord avec les enceintes principales plus homogène et le haut-parleur protégé. Le S500-MK2-X propose 6 réglages internes (X25, X30 et X35) et (AMPLITUDE1 / AMPLITUDE 2) par l’intermédiaire de cavaliers. L’activation de cette fonction se fait via deux réglages disponibles en façade : X-GUARD1™ et X-GUARD2™.
• En plus d’un classique mode linéaire, le module S500 dispose de deux modes « CLOSED » destinés à étendre la réponse vers les très basses fréquences du/des haut-parleurs monté(s) dans une charge close. Il ne s’agit pas d’un simple boost mais d’une égalisation par transformée. Le choix du mode 1 ou 2 s’effectue par réglage interne. L’activation du mode « CLOSED » se fait via un réglage en façade.
• Le dispositif U-GUARD™ réduit la formation de signaux carrés en sortie d’appareil et évite la saturation des étages de puissance. Ainsi, à chaque fois que le signal dépasse le seuil défini, la technologie U-GUARD™ vient limiter la formation d’harmoniques. Une fonction essentielle, notamment dans le cas de l’utilisation d’un subwoofer, les harmoniques pouvant rendre le caisson parfaitement localisable. Il permet par ailleurs de maintenir une forme de signal plus proche de l’originale.
• Module totalement assemblé en France.

Il est possible de raccorder le module via des sorties pre-out / subwoofer output d’un préamplificateur / processeur ou directement sur les sorties enceintes (en parallèle) d’un amplificateur stéréo conventionnel. Le module S500-MK2-X peut également être by-passé au profit d’une utilisation large bande HiFi hautes performances (bloc mono) via une simple modification interne. Dans ce cas, seul le réglage de gain reste actif. Ceci peut être mis à profit pour la réalisation d’enceintes de monitoring par exemple.

Caractéristiques techniques


Caractéristiques

Téléchargement

S250-S500 MK2-X

MODE D’EMPLOI 2023

Téléchargement (3M)
